DN50规格67度排水用KG弯管结构

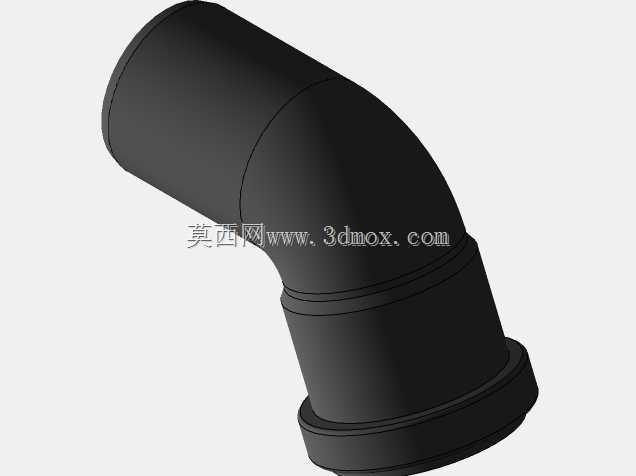

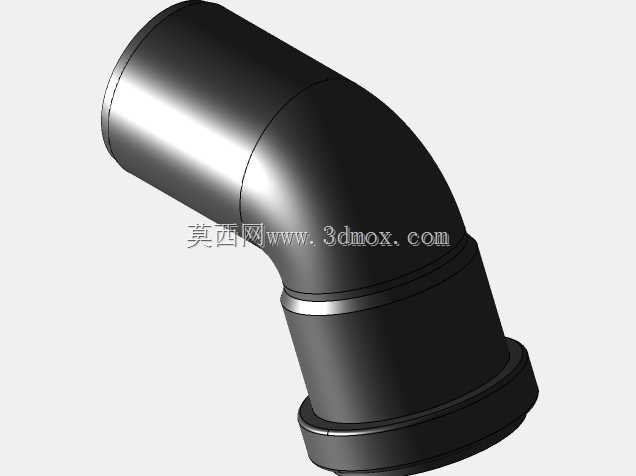

在民用建筑排水、市政排污支管、工业废水输送管路的布设场景中，转角位置的管件选型直接决定管路的流阻表现、密封可靠性与长期运维成本，这款DN50规格67度弯管正是针对非直角转向的管路需求设计的连接件。不同于常见的45度、90度标准弯管，67度的转向角度适配现场管路避让结构梁、其他并行管线时的特殊转角需求，无需额外通过多段标准管件拼接转向，减少接口数量的同时降低了管路渗漏的风险点。从结构设计来看，该弯管采用一端承插、一端平接的接口形式，承口端内置适配密封圈的限位台阶，安装时将配套平壁管材插入承口至限位位置，配合橡胶密封圈即可实现无额外密封填料的静密封，适配常规PVC、HDPE类排水管材的连接标准，平接端可根据现场需求选择粘接、热熔或者外接卡箍的方式与上游管路对接，安装容错空间充足。外形尺寸上，弯管的转弯半径经过流道优化，既没有采用过小转弯半径导致污水中固体杂质在转角处淤积堵塞，也没有因过大转弯半径造成安装空间的浪费，整体轴向安装边界控制在常规同规格90度弯管的1.2倍范围内，在吊顶内、管井内等狭窄安装空间中布设时，不会出现与周边结构干涉的问题。管壁厚度沿流道方向做了等强度设计，转弯处的外侧壁厚略大于直管段，可耐受排水过程中水流冲击转弯外侧带来的长期压力波动，避免长期使用后转角处出现磨损渗漏。实际应用中，这类弯管多用于同层排水的支管转向、阳台排水的斜向接入、工业设备冷却水排污的非直角管路连接场景，建模时完整还原了承口的密封槽结构、管壁的过渡圆角、端口的倒角细节，可直接用于管路排布的干涉校验、安装工艺模拟，也可作为管件族库的标准件调用，在做管线综合排布时，能精准匹配现场安装的实际尺寸，避免设计阶段的管件选型与现场施工出现尺寸偏差。
