IP65防护等级ABB款电气接线盒结构

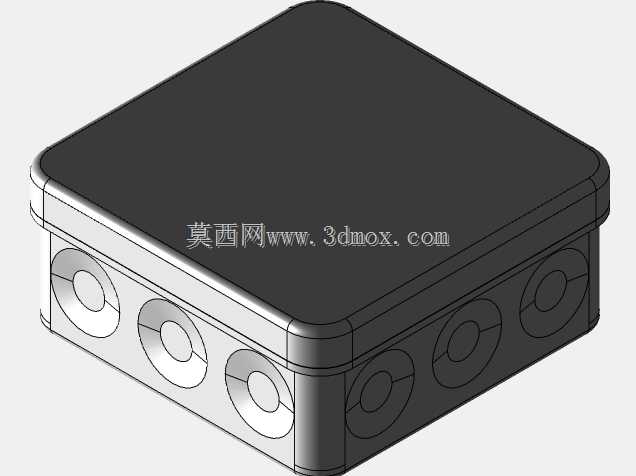

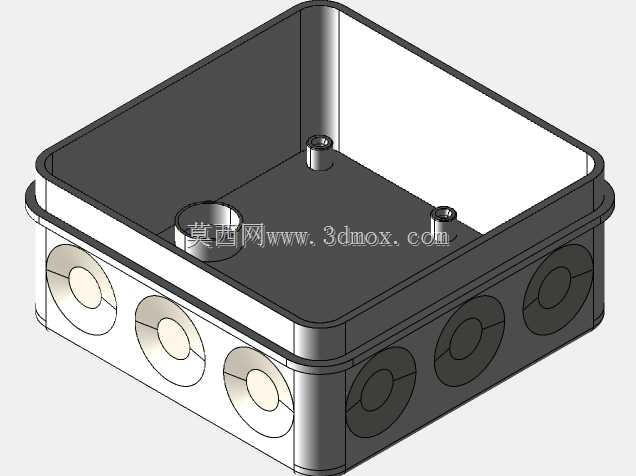

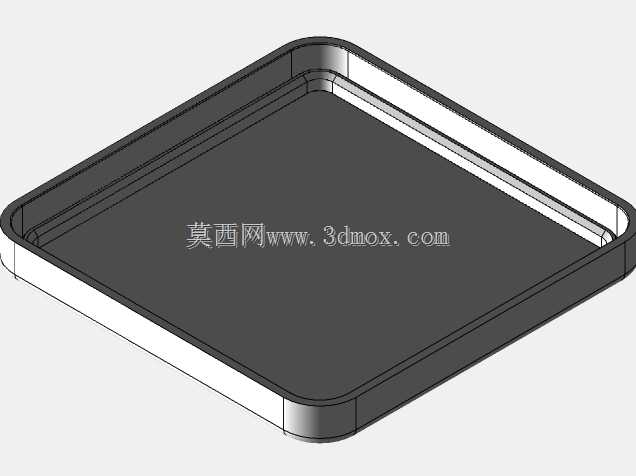

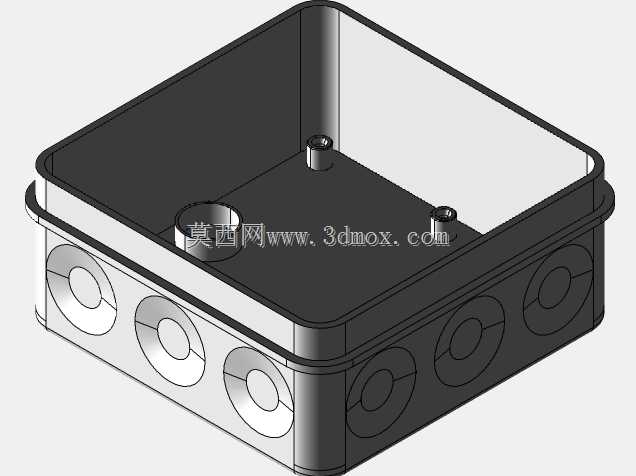

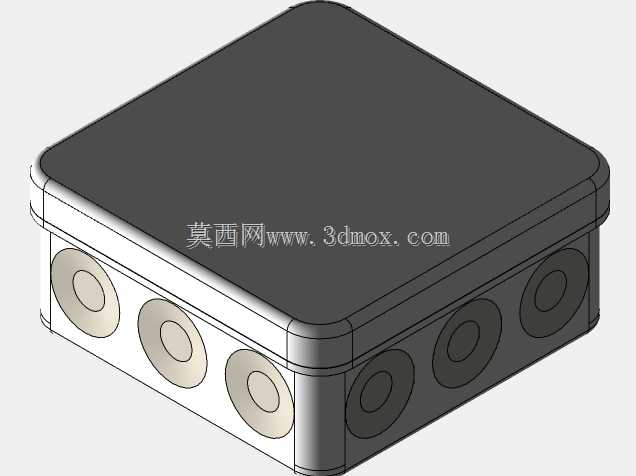

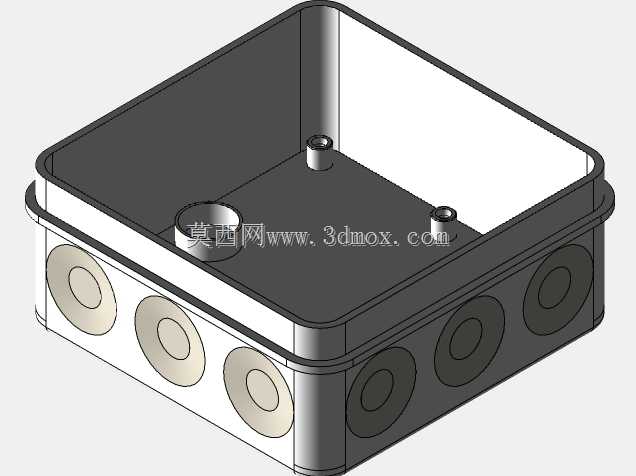

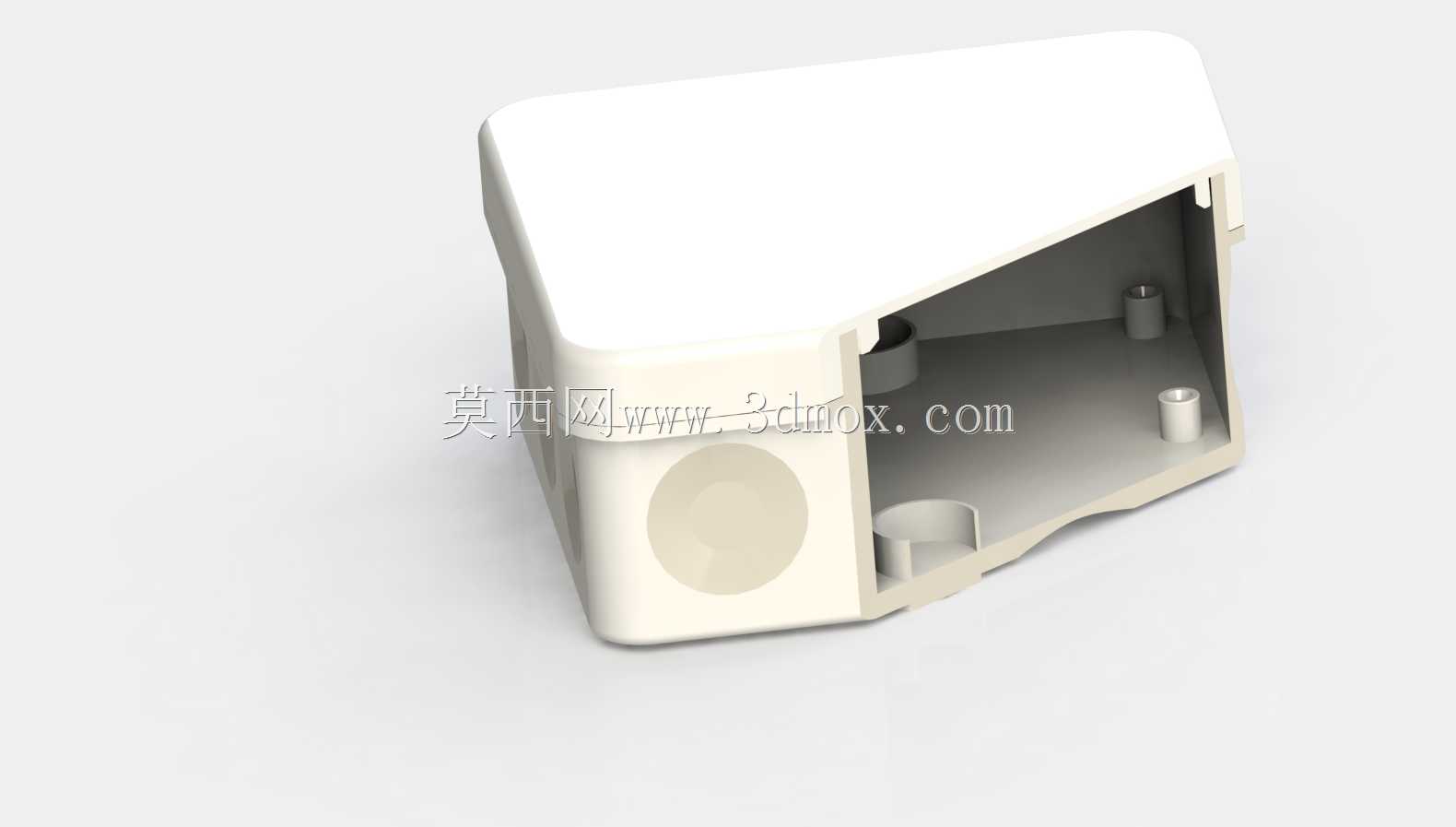

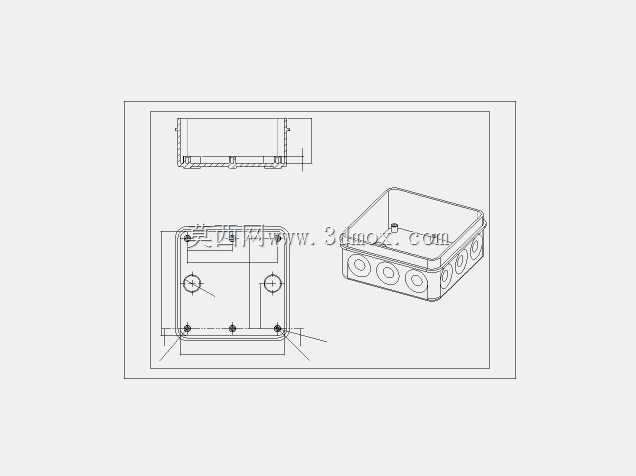

这款接线盒主要面向户外低压电气布线场景，在工业厂区户外照明回路、室外传感器接线、小型分布式设备的线缆分接场景中十分常用，IP65的防护等级可以应对日常雨淋、粉尘飞溅的使用环境，避免内部接线端子受潮积灰引发的接触不良、短路故障。从结构设计来看，盒体采用圆角矩形的壳体造型，上盖与下盒的配合面做了止口结构，装配时可以嵌入配套的密封胶条，压紧后实现可靠的密封效果，侧面预留的敲落孔位可以根据进出线方向选择开孔位置，适配不同规格的防水格兰头安装，不用额外在盒体上钻孔攻丝，减少现场施工的加工工作量。盒体内部预留了多个安装柱位，既可以用来固定端子排安装导轨，也可以直接锁付小型PCB接线板，柱位的高度经过核算，不会和上盖内侧产生干涉，同时预留了足够的接线空间，方便施工人员在盒内完成线缆剥线、压接、端子固定的操作，不会因为内部空间局促导致线缆过度弯折损伤绝缘层。安装边界方面，盒体底部预留了两个隐藏式安装孔位，可以从盒内向外锁付螺丝将盒体固定在墙面、设备支架或者安装梁上，安装孔位做了沉台设计，锁付螺丝后螺丝头部不会突出盒内底面，不会干涉内部元件的布置，上盖采用自攻螺丝从侧面或者底部锁合的方式，没有外露的凸起结构，整体外观平整，不容易积留灰尘和积水。在实际选型使用时，需要注意进出线格兰头的防护等级要和盒体匹配，安装时密封胶条要完整嵌入止口内，螺丝锁付时要对角均匀施力，避免胶条受力不均产生缝隙影响防护效果，盒内布线时要预留一定的线缆余量，方便后续检修维护时的拆接操作，大线径线缆接入时要做好应力释放，避免线缆长期拉扯导致端子松脱。这类接线盒在户外安防设备布线、厂区户外检修电源分接、农业大棚电气线路布设等场景都有广泛应用，结构设计上充分考虑了现场施工的便利性和长期使用的可靠性，没有多余的冗余结构，壳体壁厚均匀，适合注塑批量生产，成型后翘曲变形量小，装配配合精度容易控制。
