STRIPPIT模具雷迪购物车工装组件三维设计

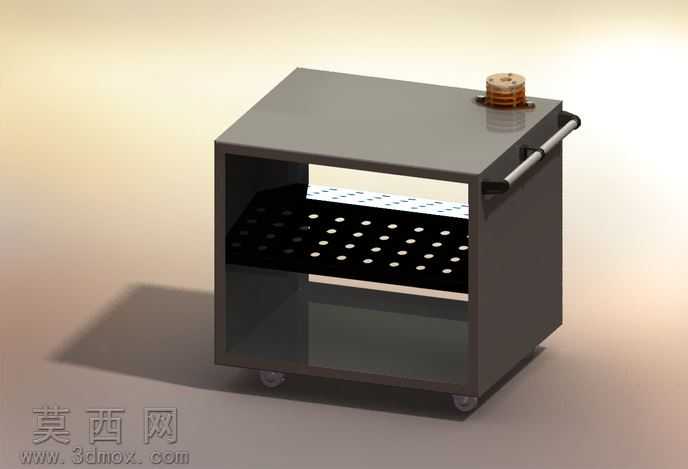

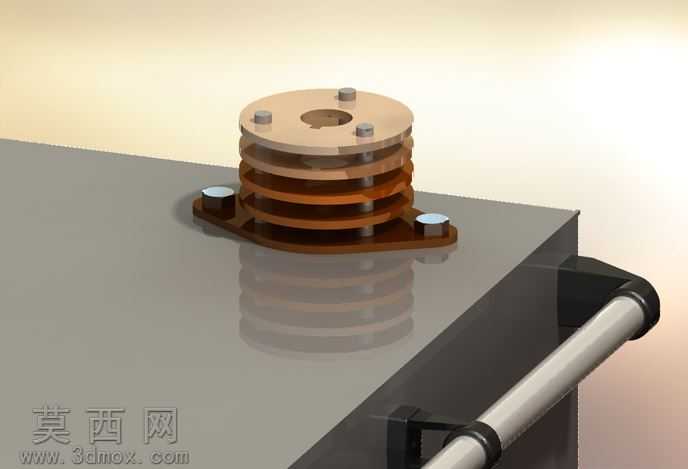

本作品为STRIPPIT配套REDI-CART工具车的顶部锁紧工装组件三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，先完成单个零件的特征构建，再按照实际装配约束完成总装配合，确保各部件的干涉检查全部通过，可直接用于后续的工程图导出与生产参考。模型主体为叠层式弹簧悬挂锁紧结构，底部采用带安装孔的法兰式基座，基座上设置三个均布的沉头安装位，用于通过内六角紧固件将整个组件固定在工具车顶部的钣金安装面上，安装位的尺寸公差按照通用五金配件的装配标准预留，保证实际装配时的适配性。中部为多层叠置的环形弹簧承托结构，每层环形件之间预留均匀的间隙，用于容纳研磨碟弹簧组，建模时对弹簧的预压缩行程做了参数化设定，可根据实际锁紧力需求调整叠层数量与间隙数值，环形件的边缘做了圆角过渡处理，避免应力集中同时提升装配时的操作安全性。顶部为带中心定位孔与锁紧槽的端盖结构，中心孔用于穿过装配工具的定位轴，侧方的锁紧槽用于配合锁止件完成工具的固定，端盖上同样设置三个与基座对应的紧固件安装位，通过螺栓将整个叠层结构锁紧固定，端盖表面做了质感区分，模拟金属阳极氧化的哑光质感，中部叠层结构模拟铜合金的耐磨材质，基座模拟碳钢喷塑的工业质感，渲染时采用工作室柔光环境，添加真实的地面反射效果，清晰展现各部件的结构层次与材质差异。设计思路围绕工具车顶部的装配工具锁紧需求展开，针对研磨碟弹簧组的悬挂装配场景，在组件上预留了弹簧组装的穿引孔位，同时兼顾钣金展开与制造的工艺要求，所有钣金类零件的折弯半径、冲孔位置都符合钣金加工的常规工艺参数，无需额外调整即可直接用于钣金展开下料。整个模型的装配层级清晰，零件命名规范，各运动部件的配合约束符合实际运动逻辑，可直观展示该锁紧装置的工作原理，即通过顶部端盖压紧叠层弹簧组，利用弹簧的弹力实现装配工具的缓冲与锁止，避免工具在工具车移动过程中出现晃动、脱落的问题，同时该结构具备一定的快拆属性，松开顶部紧固件即可快速更换内部的弹簧组，适配不同规格的装配工具锁紧需求。
