M72摩托车后座悬挂座椅结构设计

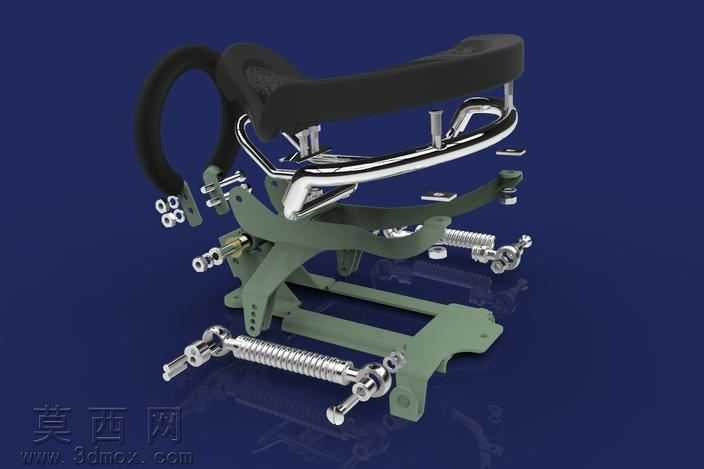

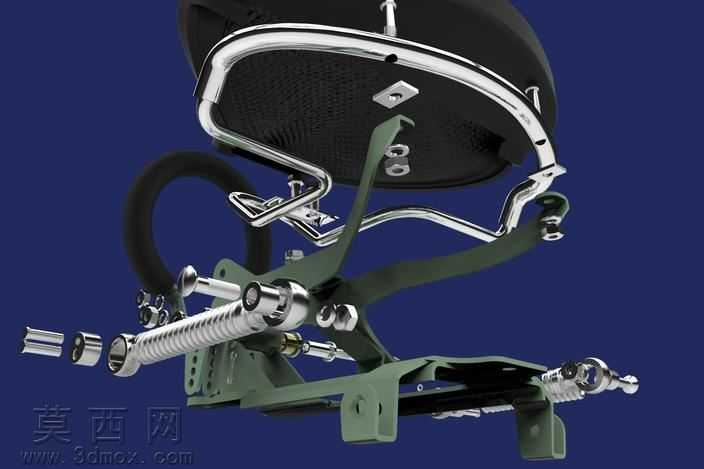

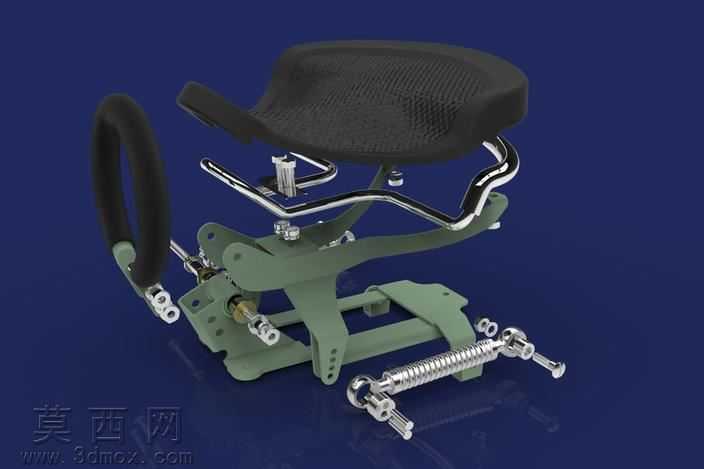

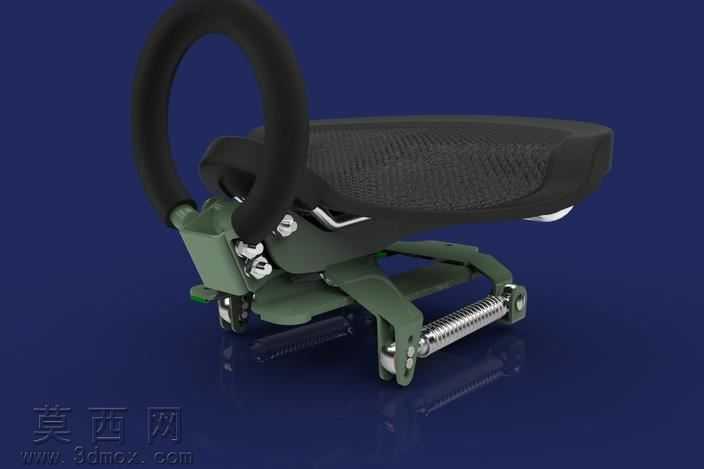

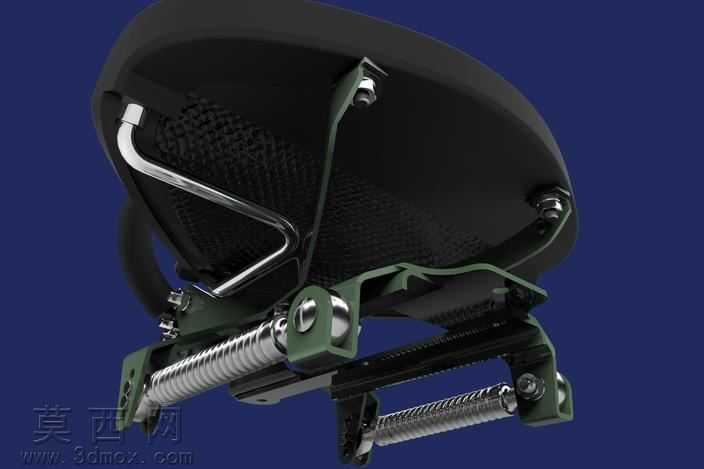

本作品为摩托车后座乘用座椅的完整三维结构设计，建模过程中严格遵循摩托车乘用部件的人机工程与装配逻辑，首先完成整体装配层级的搭建，将整个座椅系统拆分为座垫总成、支撑调节支架、减震组件、侧边扶手四大核心模块逐一建模。座垫部分采用曲面建模方式还原符合人体臀部承压曲线的轮廓，表面模拟防滑纹理的包覆材质，座垫底部的金属支撑框架采用弯折管材建模，还原镀铬金属件的光滑反光质感，框架与座垫的连接点位均做了贴合安装面的结构处理，保证装配无干涉。支撑调节支架为军绿色金属冲压焊接结构，建模时还原了支架上的安装孔位、铰接转轴、调节锁紧机构的细节，所有铰接位置均预留了合理的转动间隙，可模拟座椅的角度调节动作，支架表面做了哑光金属漆的材质渲染，还原金属冲压件的磨砂质感。减震组件采用双弹簧布置方案，建模时还原了弹簧的螺旋圈数、两端挂钩的连接结构，配套的调节螺栓、锁紧螺母均按标准件参数建模，弹簧材质设置为高反光金属质感，螺栓件做了镀锌钝化的材质效果，清晰呈现减震组件的伸缩调节逻辑。侧边扶手采用外包防滑软质材料加内部金属骨架的结构，软质部分做了哑光橡胶质感渲染，金属骨架与主支架的连接位置做了加强筋结构，保证扶手的承重强度。整体渲染采用深蓝色纯色背景，通过多角度布光突出各部件的材质差异与结构层次，清晰展现座椅的安装逻辑与调节功能，设计过程中针对后座乘客的承重需求，优化了弹簧的布置位置与支架的受力结构，可通过调节螺栓调整弹簧预紧力适配不同体重的乘客，座椅整体的安装点位可直接与摩托车后车架匹配，侧边扶手的位置符合后座乘客的抓握习惯，座垫的曲面弧度可有效分散长途乘坐的压力，兼顾了结构强度与乘坐舒适性，所有部件的建模精度满足后续工程出图与样机加工的要求。
