户外智能电动百叶窗结构设计方案

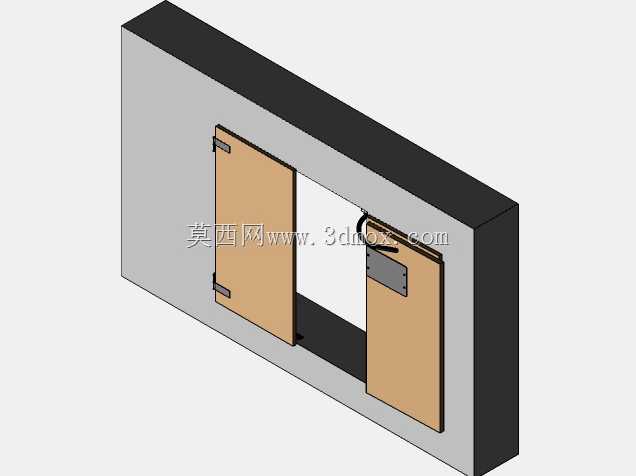

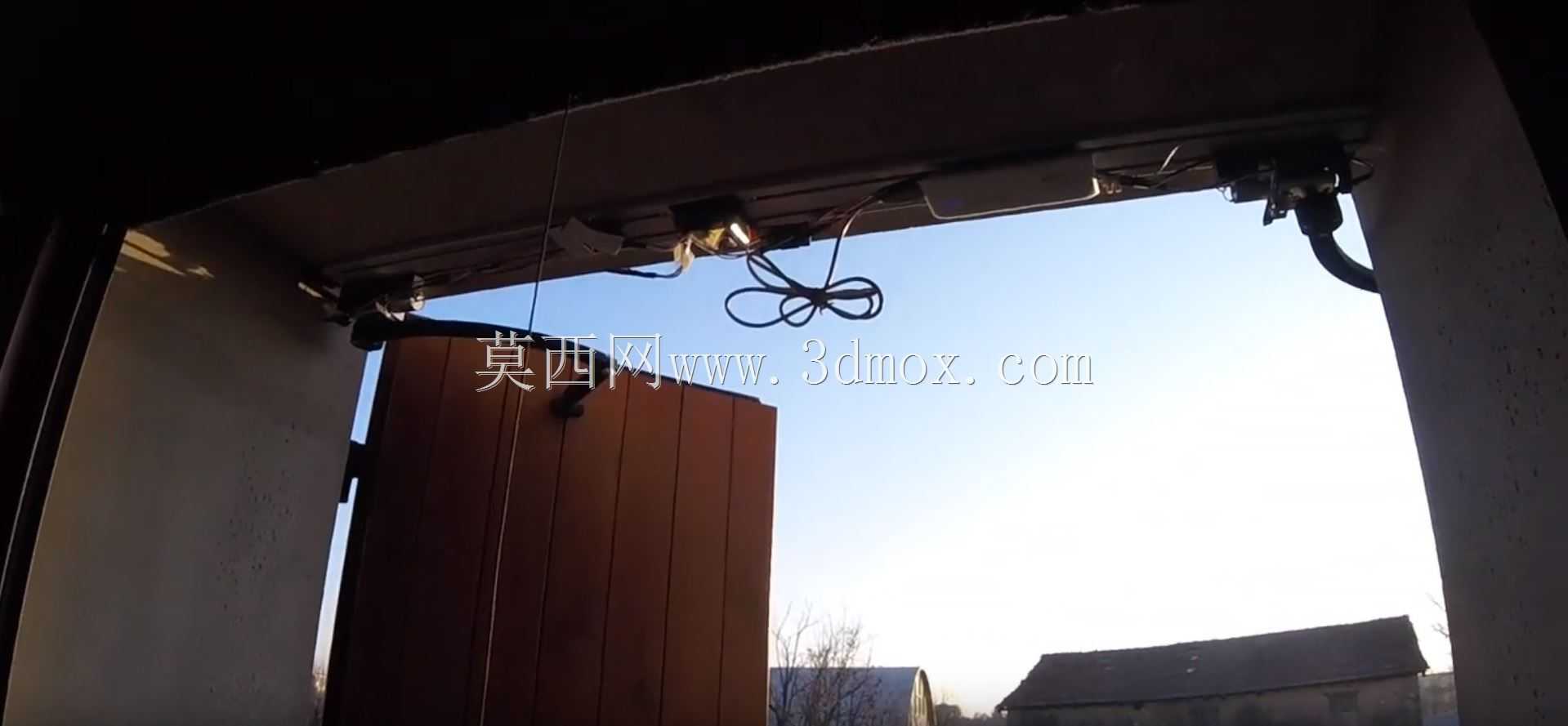

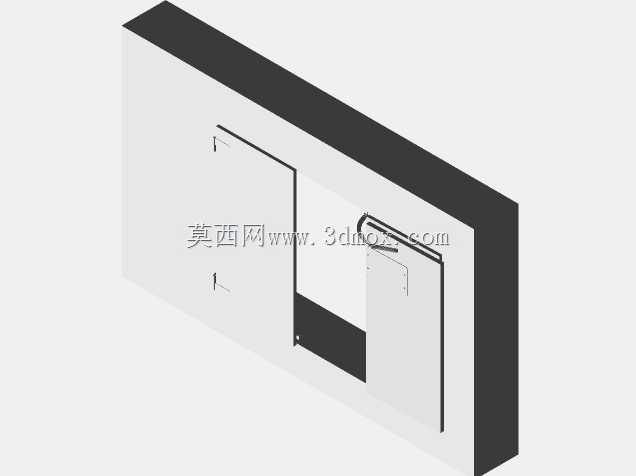

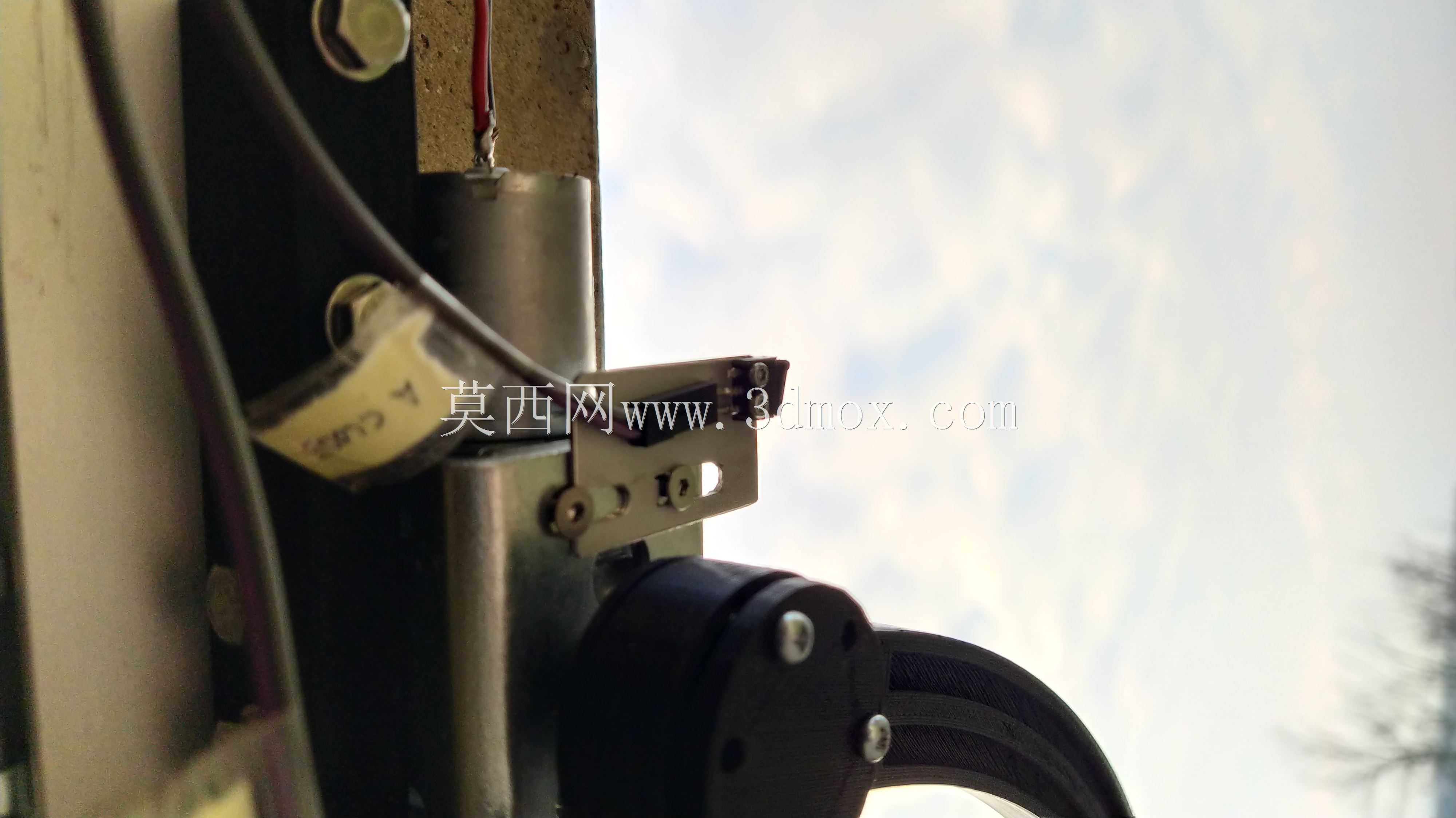

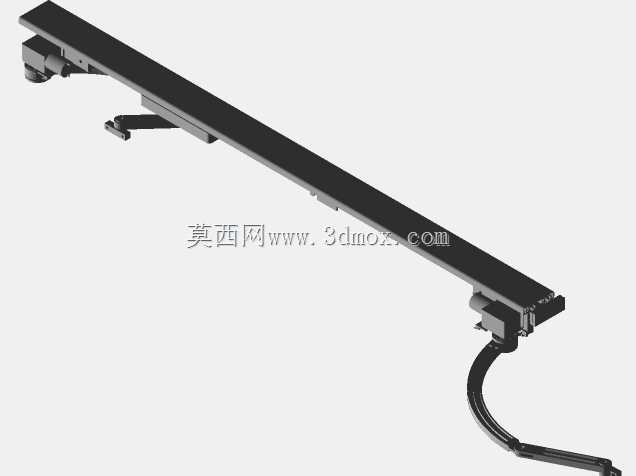

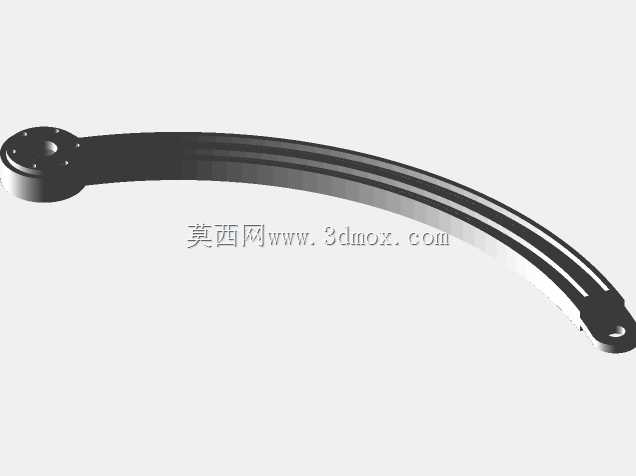

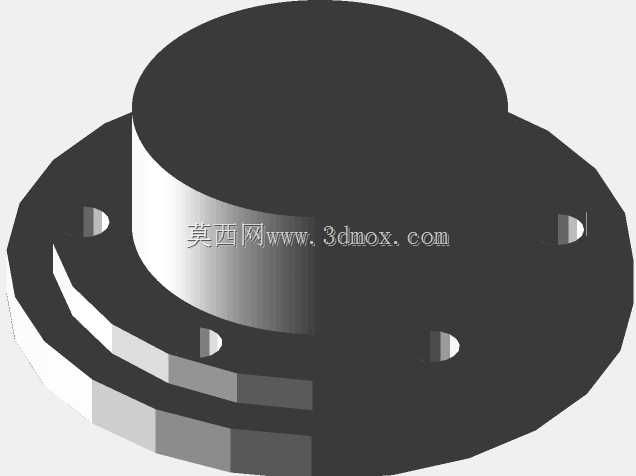

这款智能百叶构件主要适配民用住宅户外门洞、庭院通道以及半开放休闲空间的遮阳与隐私防护需求，日常使用中可根据室外光照强度、通行需求自动调整叶片开合角度，替代传统手动推拉门与固定遮阳板的功能，兼顾通风、遮阳、视线遮挡多重作用。从结构设计逻辑来看，整套构件采用顶部悬挂式安装布局，驱动模组全部集成在门洞上方的安装腔体内，不会占用门洞两侧及地面的通行空间，避免地面轨道积灰、卡滞的常见问题。叶片主体采用挤压成型的长条型材制作，单组叶片的截面尺寸适配常规80x16的型材挤压规格，无需额外开模定制，可直接选用市面通用型材裁切加工，大幅降低加工制作成本。叶片与顶部传动机构的连接采用专用插接式连接件，安装时只需将裁切好的型材叶片对准连接件插槽推入即可，无需额外焊接或打孔固定，连接件上预设的定位凸台可保证叶片安装角度一致，避免出现叶片错位、开合不同步的问题。驱动部分采用齿轮减速电机直连传动结构，电机输出轴通过连杆机构带动所有叶片同步转动，转动角度范围可根据实际使用需求调整，完全闭合时叶片之间的搭接边可完全遮挡缝隙，满足隐私防护需求；完全开启时叶片处于垂直状态，不会遮挡通行视线与通风路径。安装边界方面，顶部安装座需要预留足够的腔体空间容纳电机与传动连杆，安装基面需要保证足够的结构强度，能够承载整套叶片与驱动机构的重量，安装时需要先将顶部导轨固定在门洞上方的结构梁上，再依次挂载叶片、连接传动连杆与驱动电机，最后调试叶片转动的行程限位，保证开合到位无卡滞。日常使用中，这套构件可搭配光照传感器、雨水传感器实现自动控制，晴天光照强烈时自动调整角度遮挡直射阳光，雨天时自动闭合避免雨水飘入室内，有人通行时可自动完全开启保证通行顺畅，相比传统手动门窗无需人工反复操作，适配现代智能家居的使用需求。结构设计过程中特意规避了非标准定制零件，除了电机与传动连接件外，其余结构件均可采用通用型材加工，用户自行制作时可根据实际门洞尺寸调整叶片长度与整体安装宽度，无需重新设计核心传动结构，适配不同尺寸的安装场景。
