工业涂装作业用喷漆腔体结构设计

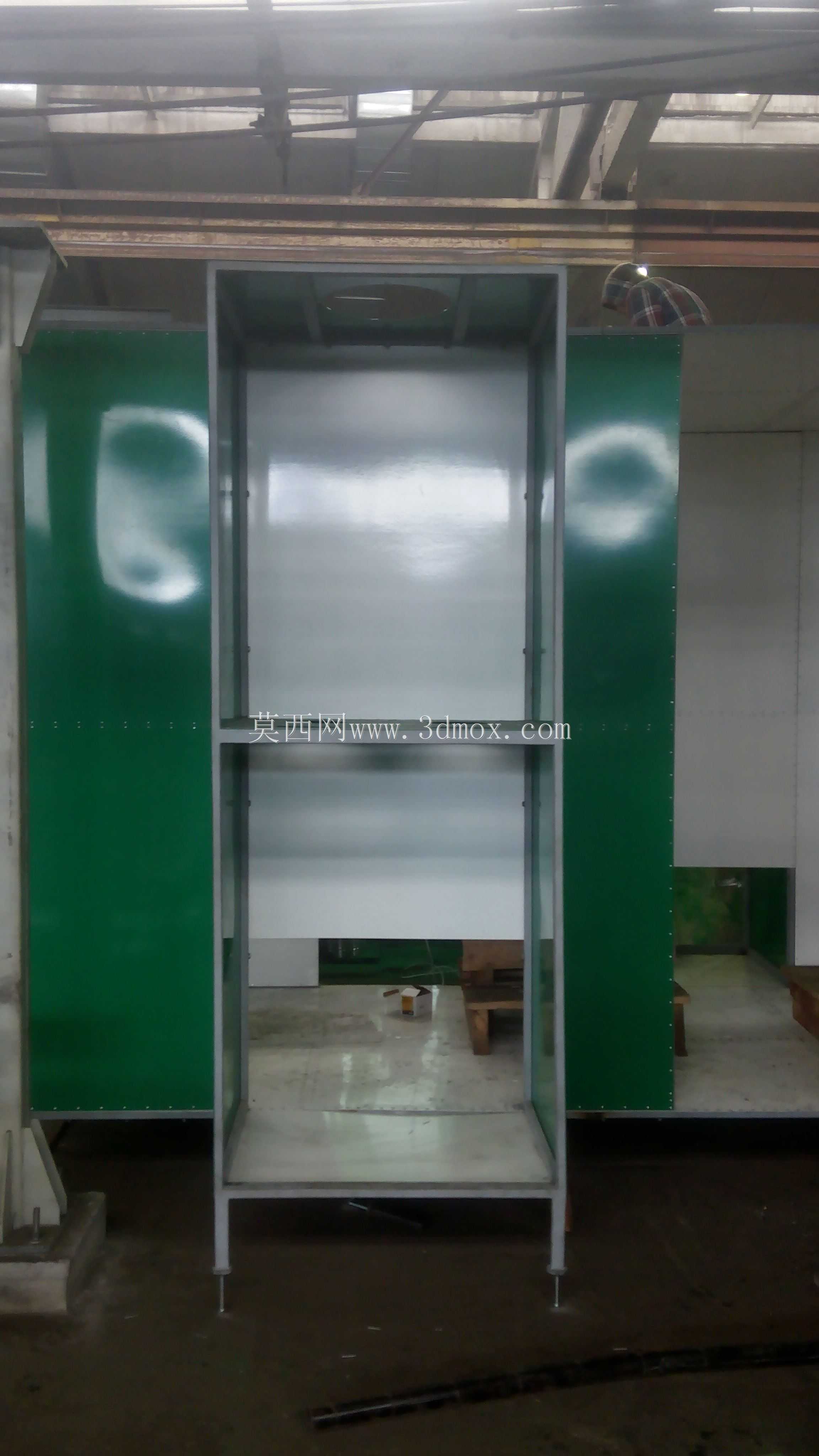

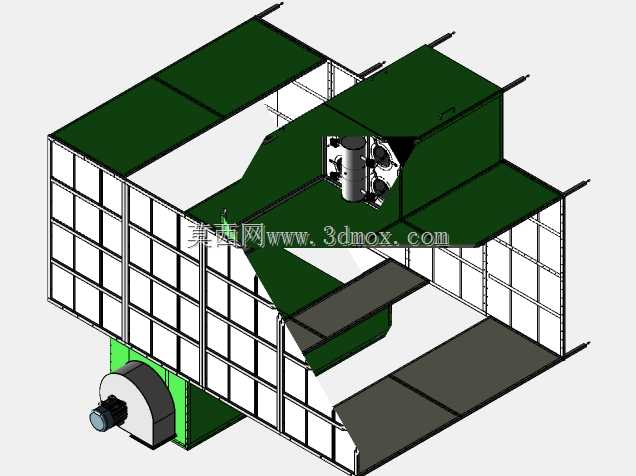

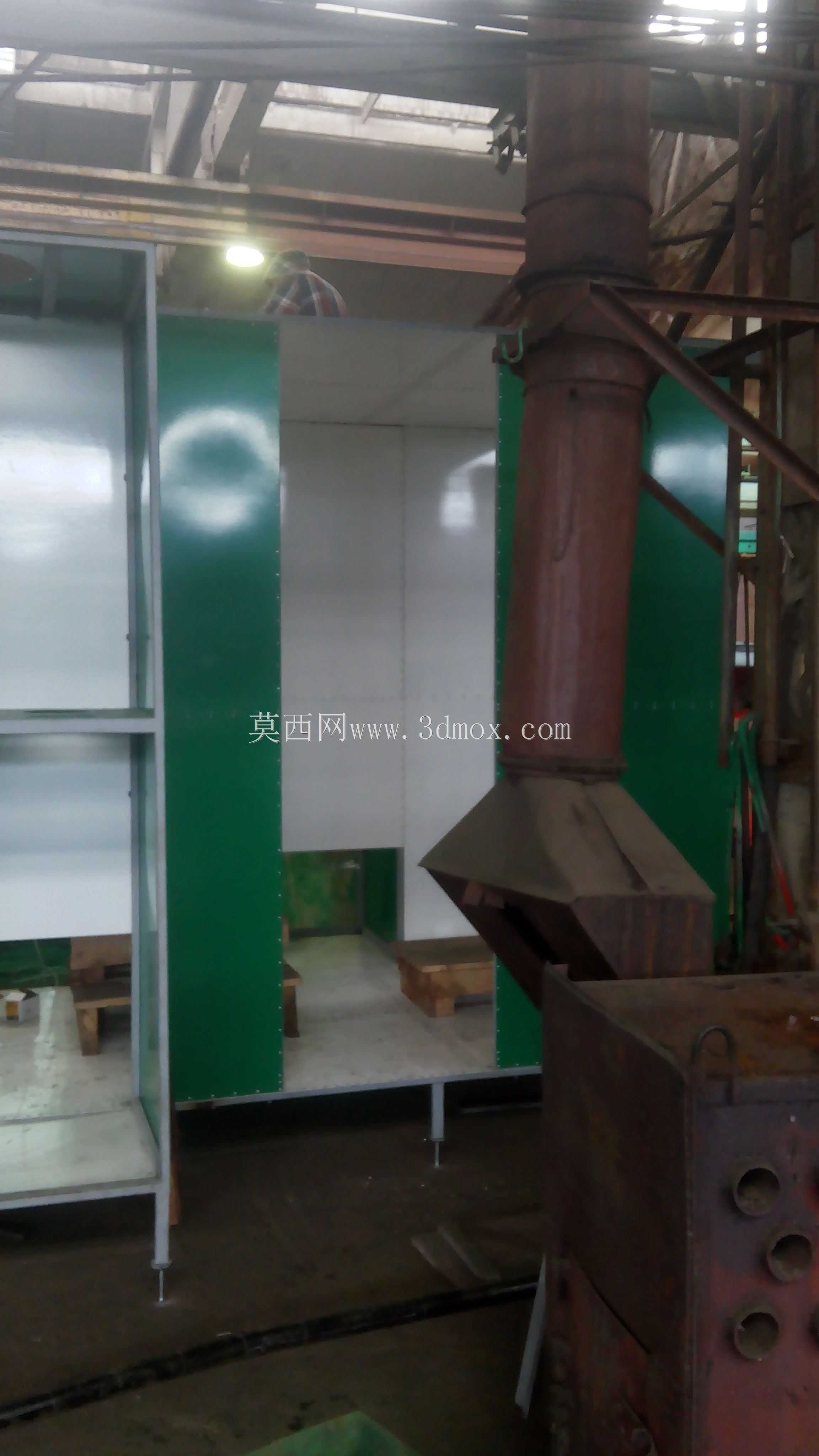

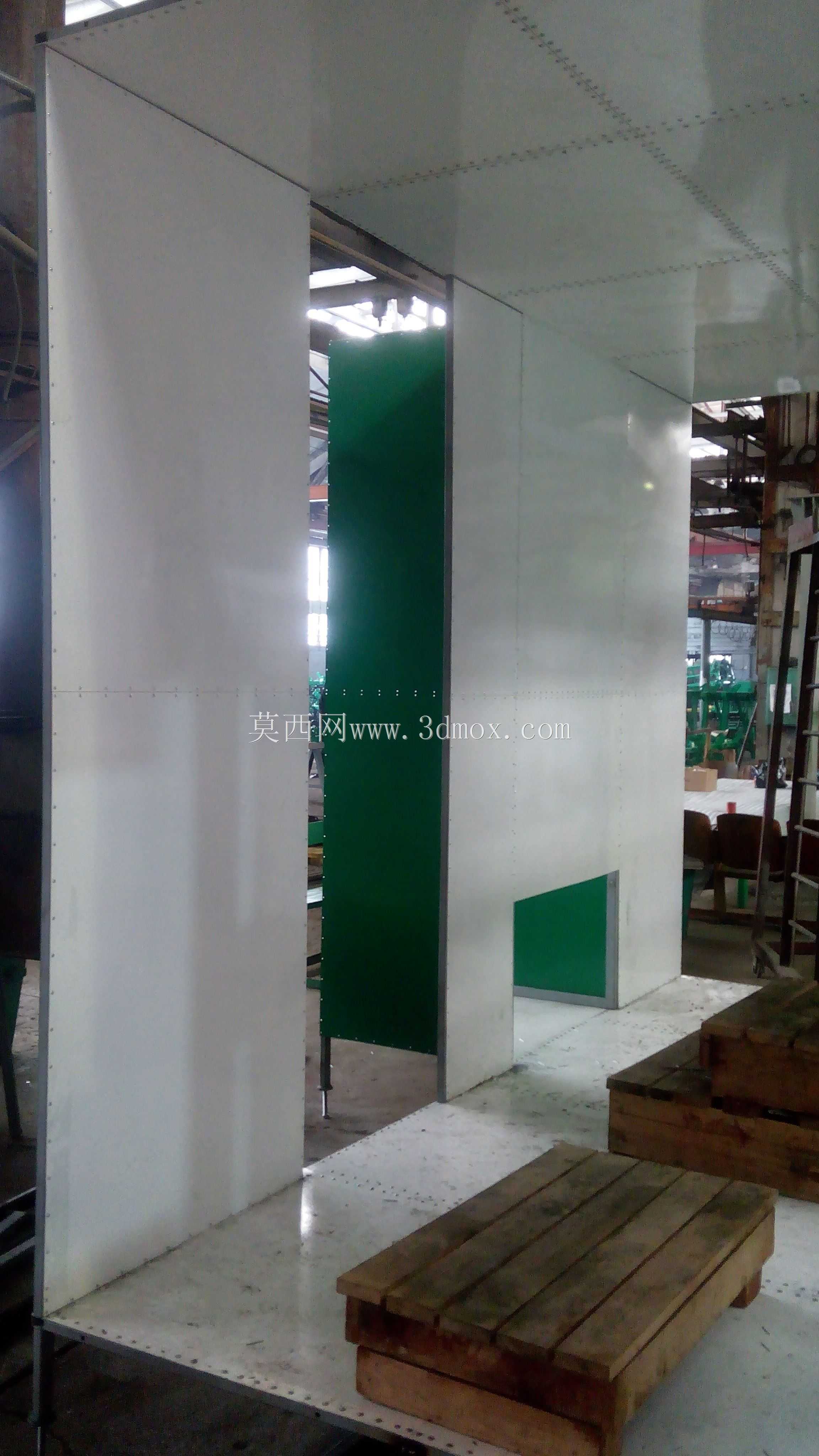

在表面处理生产线的布局规划中，喷漆腔体是决定涂装作业质量、漆雾收集效率的核心功能单元，这套结构的设计完全围绕批量工件的连续喷涂作业需求展开，适配中小型金属结构件、塑料外饰件的底漆、面漆喷涂工序，可直接对接悬挂输送线的过线节拍，也能适配固定工位的手工喷涂作业场景。从实际作业的需求出发，腔体的进出料开口尺寸做了针对性优化，开口宽度匹配常规悬挂挂具的最大挂载宽度，开口高度覆盖常见中小型工件的竖向尺寸边界，腔体内部预留的作业空间足够操作人员手持喷枪完成工件各个立面的喷涂动作，也能兼容自动喷枪的往复移动安装需求，不会出现喷枪移动过程中触碰腔体内壁的干涉问题。结构设计上，腔体的侧壁采用折边加强的钣金拼接结构，所有拼接缝处都做了止口设计，避免漆雾从缝隙处外溢到车间环境中，腔体顶部预留了排风管道的安装接口，接口尺寸匹配常规工业排风管道的通用法兰规格，可直接对接车间的漆雾处理排风系统，不需要额外做变径转接。腔体底部设置了格栅承托结构，格栅下方预留漆雾收集槽的安装空间，过喷的漆雾会随排风气流流向底部过滤层，不会在腔体内壁大量堆积，日常清理时只需要更换过滤层、擦拭内壁附着的漆渣即可，维护操作的便捷性做了充分考量。腔体的安装边界做了模块化设计，整体采用分段拼接结构，不需要大型吊装设备就能完成现场组装，底部的可调支撑脚可以适配车间地面的不平整误差，调整范围覆盖常规车间地面的高度差，安装时不需要额外做地面预埋处理，能快速完成产线的搭建与移位。针对喷涂作业的安全需求，腔体的所有金属构件都预留了接地端子的安装位，可直接对接车间的静电接地系统，避免喷涂过程中静电堆积引发的安全隐患，腔体侧壁预留的观察窗安装位，可根据需求加装透明防护板，方便外部人员观察内部喷涂作业状态，同时阻挡漆雾外溢。在实际产线适配中，这套腔体结构可以和前置的表面除尘工位、后置的流平烘干工位直接衔接，工件通过悬挂输送线可直接穿过腔体完成喷涂工序，不需要额外的转序搬运，能有效降低涂装作业的人工搬运强度，减少工件转序过程中出现的表面磕碰、落尘问题，提升最终的涂装成品率。
