大学生方程式赛车钢管车架结构设计方案

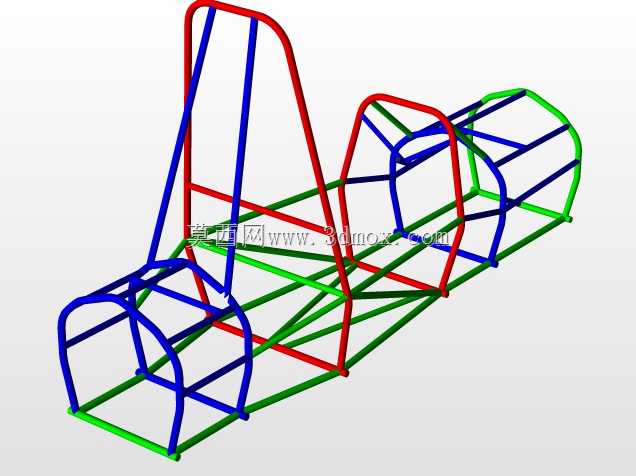

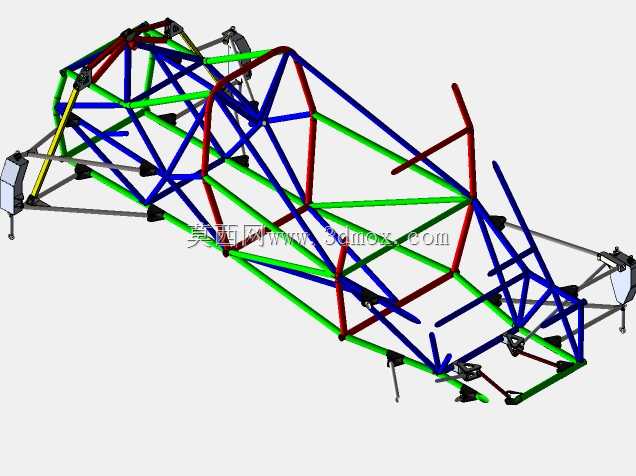

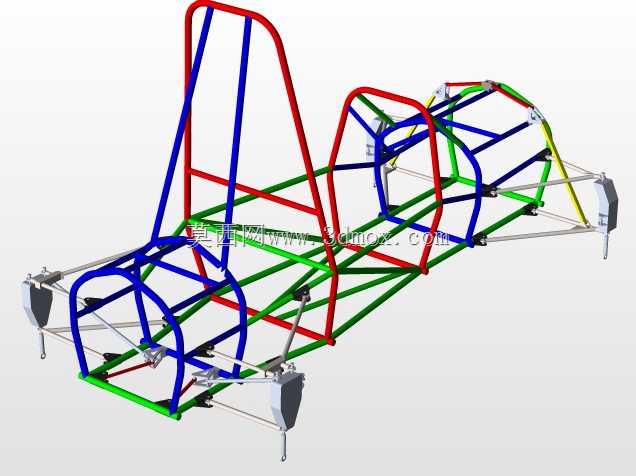

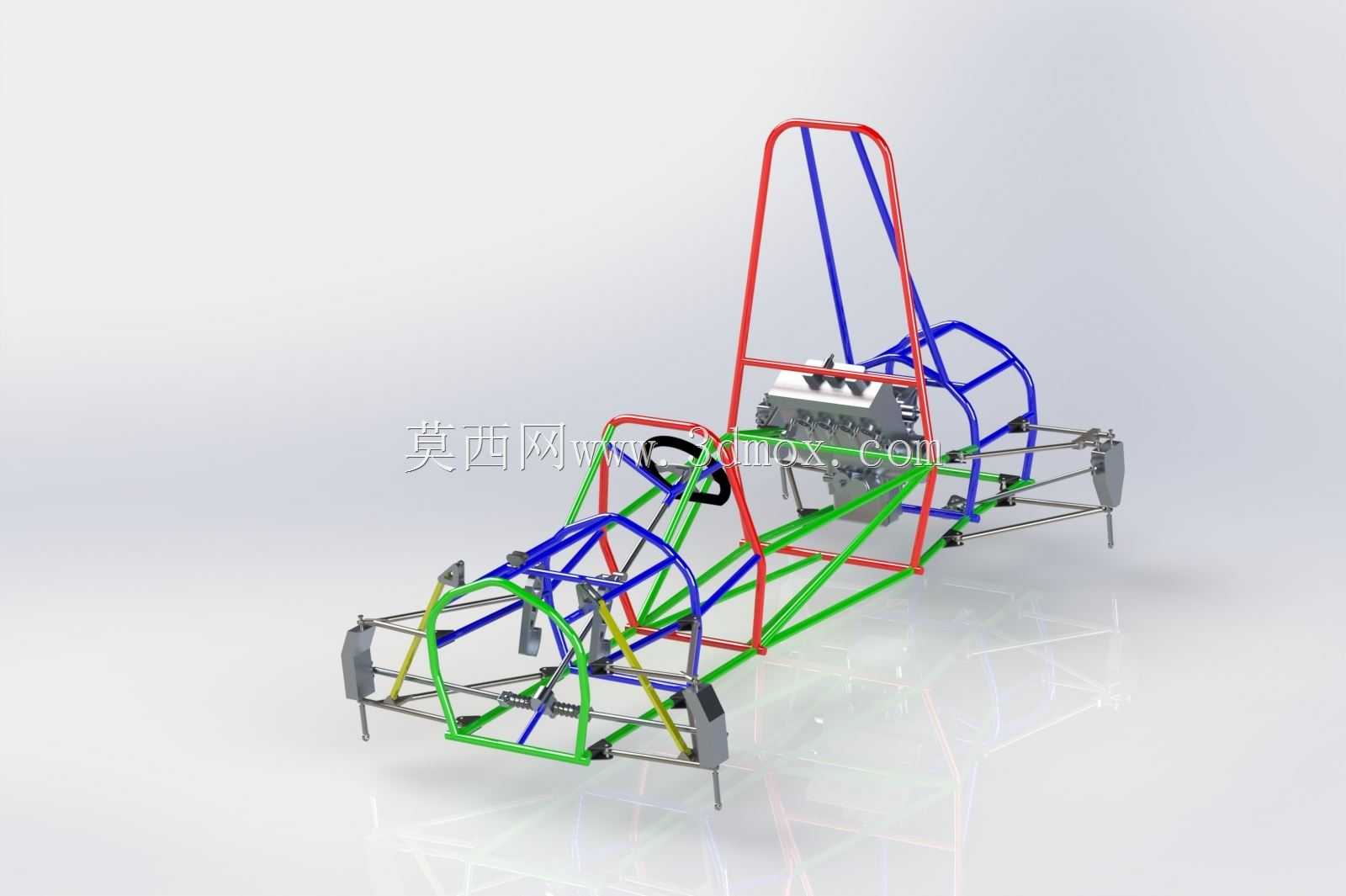

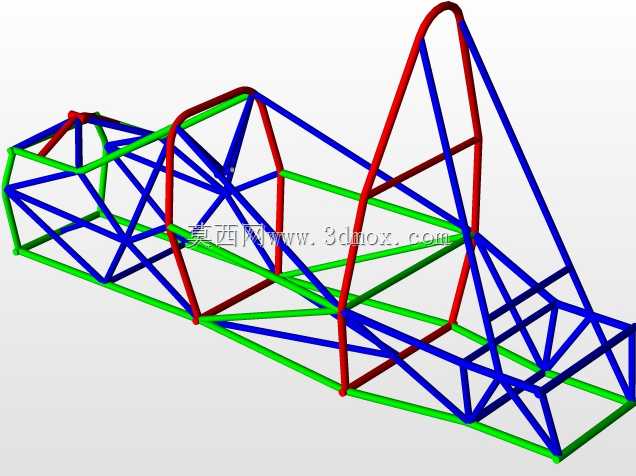

这套钢管桁架式车架结构，是面向大学生方程式赛事打造的整车承载基体，所有设计环节都围绕赛事规则要求与赛道实际行驶工况展开，完全适配单人驾驶、高速过弯、紧急制动、短距离加速的赛事使用场景。从实际装车的边界条件来看，车架整体采用不等径薄壁钢管拼接焊接而成，不同受力区域的管材规格做了差异化选型：主防滚环、前防滚结构、侧边防撞横梁这些直接涉及碰撞安全的核心受力区域，采用壁厚更大、抗弯抗扭性能更强的管材，而承载附属部件的非主受力支杆，则在保证刚度冗余的前提下选用壁厚稍薄的管材，兼顾结构强度与整车轻量化目标。

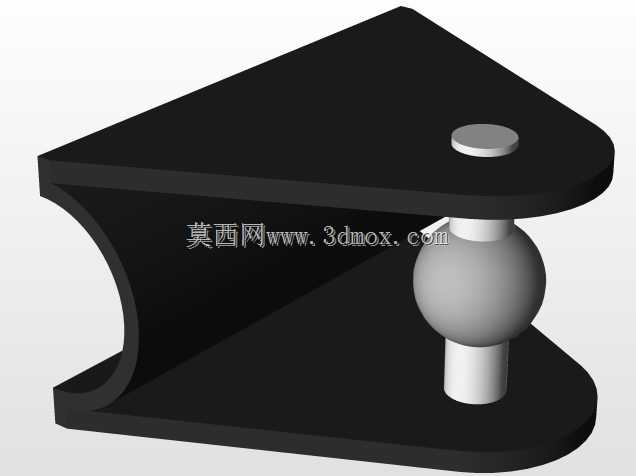

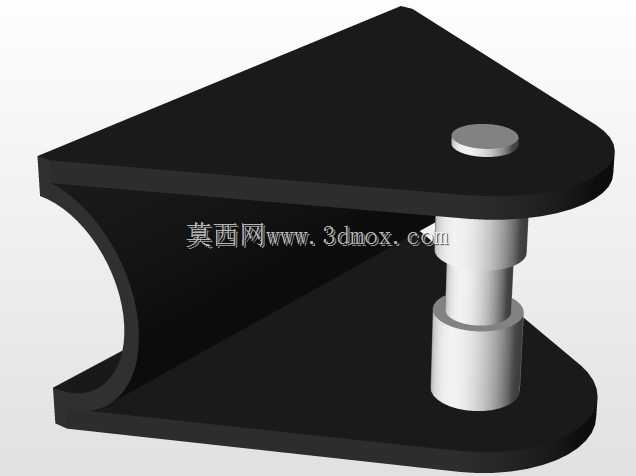

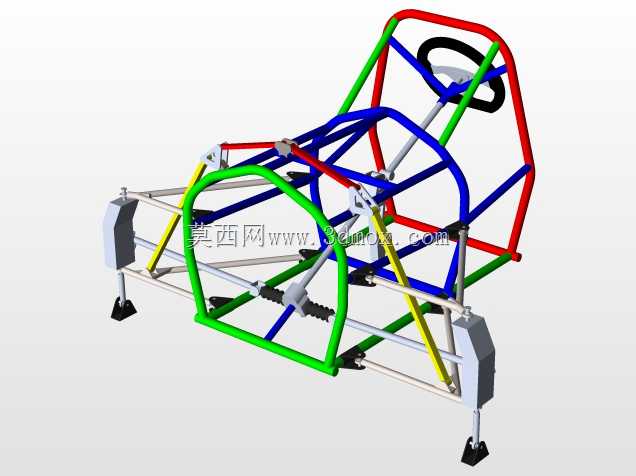

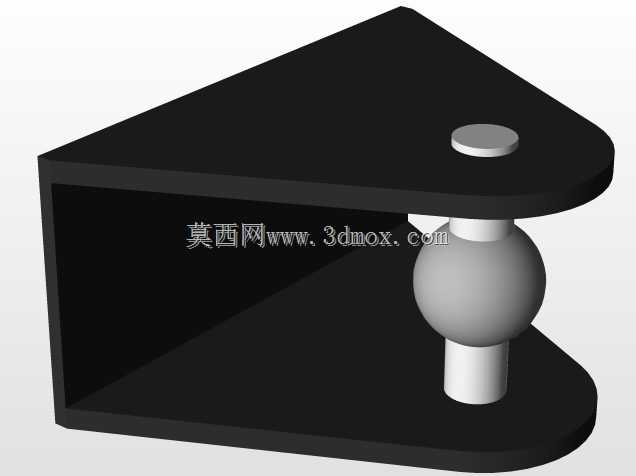

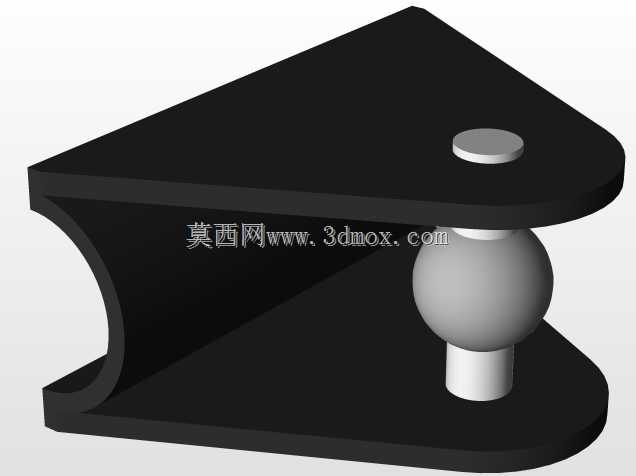

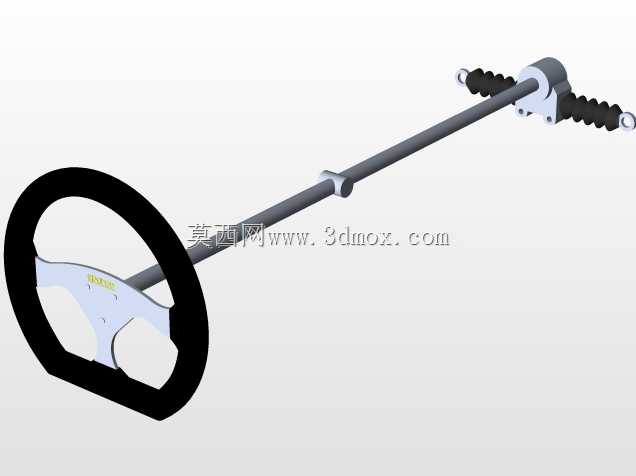

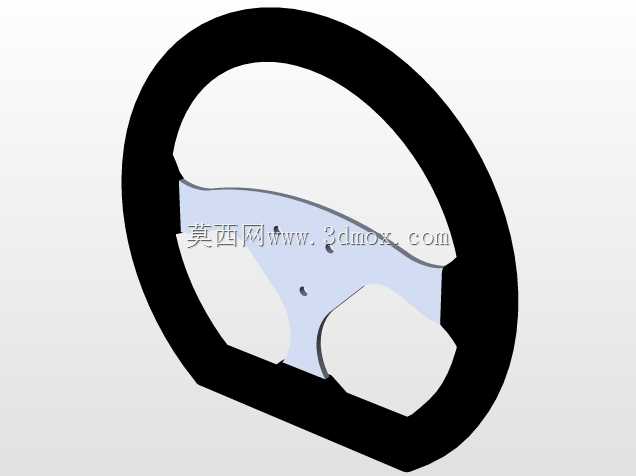

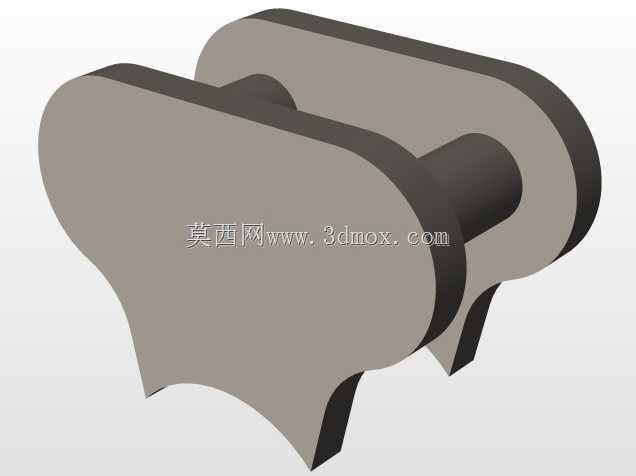

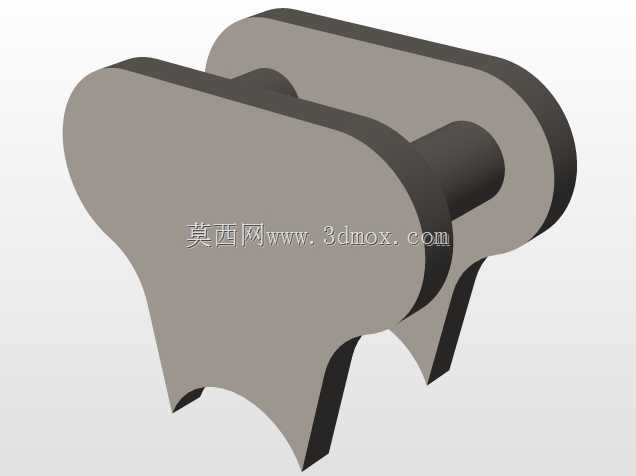

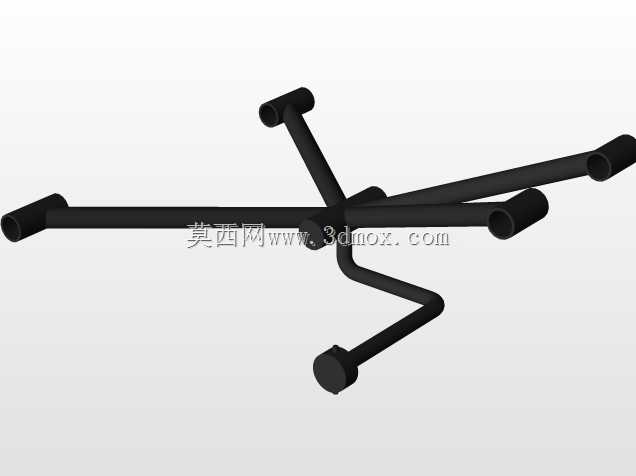

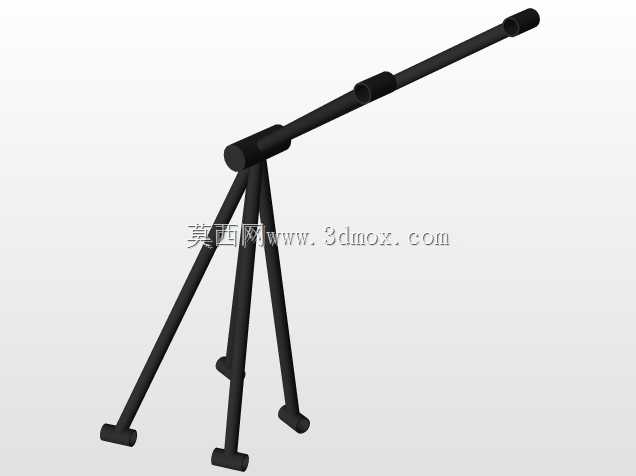

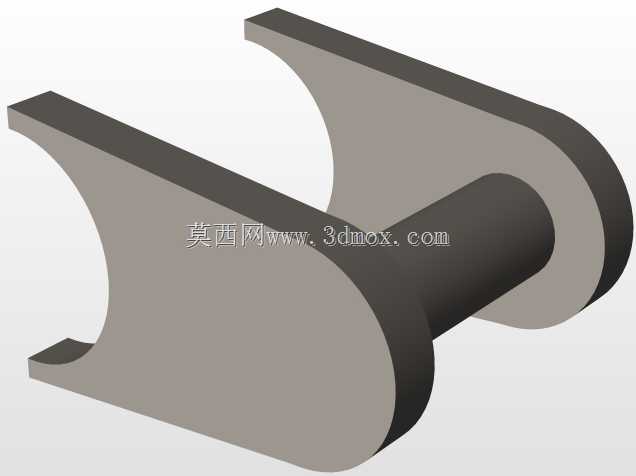

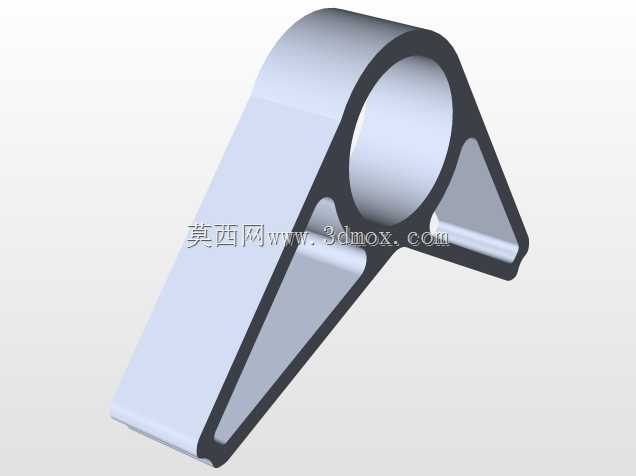

在安装边界的设计上，车架前端预留了完整的前悬架硬点安装位，包括上下叉臂的固定支座、转向机安装平面、前制动管路的走线固定孔位，所有安装点的坐标都经过悬架运动学仿真校核，保证轮跳过程中定位参数的变化量在设计允许范围内，避免出现转向干涉、轮胎异常磨损的问题。车架中部的驾驶舱区域，严格按照人机工程学要求预留了驾驶员乘坐空间，包括座椅安装导轨的固定位、方向盘转向柱的安装支座、踏板组的安装平面，同时在侧边防撞区域预留了侧箱安装的连接点，既满足赛事规则中对驾驶员生存空间的尺寸要求，也能在侧面碰撞时通过管材的塑性变形吸收冲击能量，保护驾驶员安全。

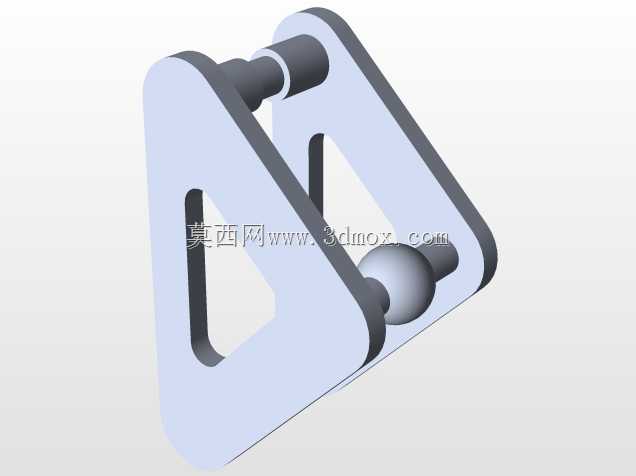

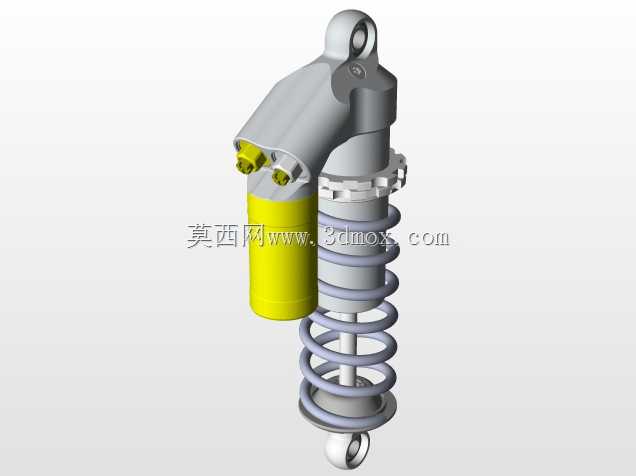

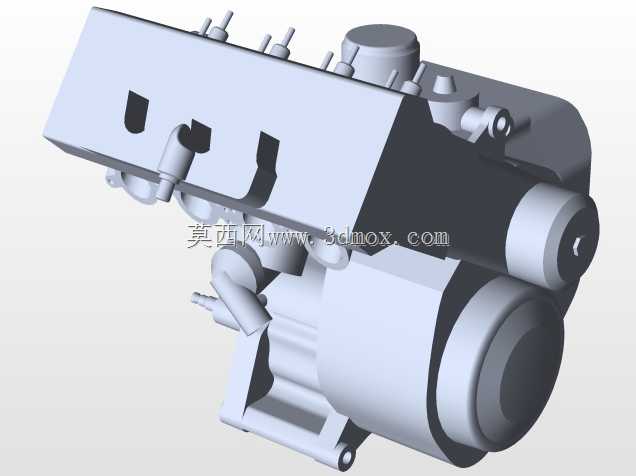

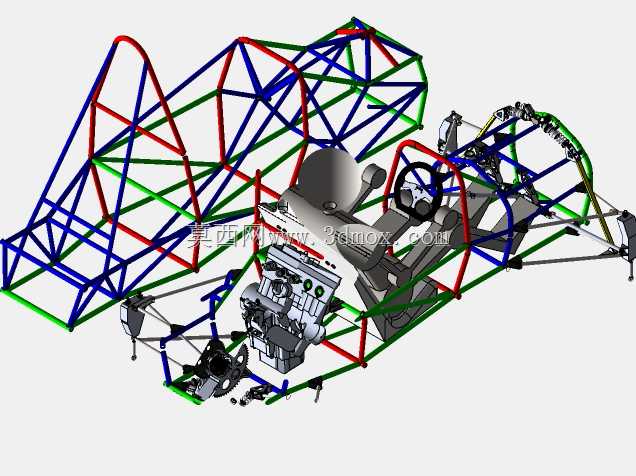

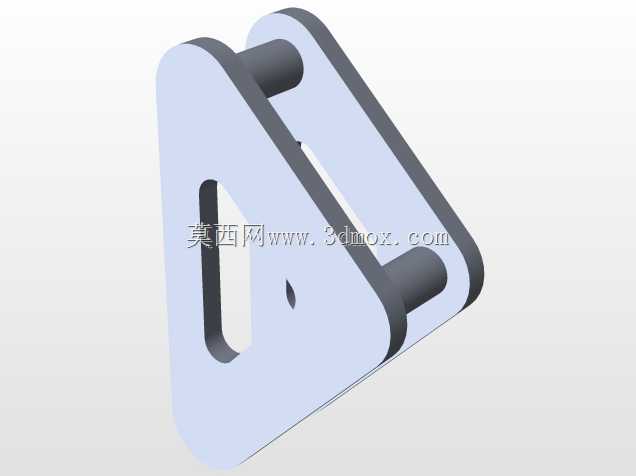

车架中后部的动力舱区域，预留了发动机安装悬置点、传动系统固定位、冷却系统与进排气系统的安装空间，所有动力总成的安装点都做了局部加强设计，通过增加三角形加强筋的方式分散动力输出时的反作用力矩，避免长期交变载荷作用下出现焊缝开裂、管材变形的问题。后悬架的安装硬点直接集成在车架后部的桁架结构上，包括后摇臂固定位、减震器上安装支座、差速器固定支架，保证动力传递路径的刚度，减少急加速、急减速时的动力损耗。

从设计思路上来说，整个车架没有采用一体式冲压壳体结构，而是选择空间钢管桁架的形式，核心原因是这类结构的设计迭代速度更快，加工门槛更低，不需要大型冲压模具就能完成制作，非常适合学生团队的小批量制作场景；同时桁架结构的刚度重量比更高，在相同重量下能获得比传统承载式车身更好的抗扭刚度，更适配方程式赛车对底盘响应速度的要求。在管线布置的设计上，车架的管材间隙中预留了制动油管、线束、冷却水管的走线路径，所有走线位置都设计了对应的固定卡扣安装孔，避免车辆行驶过程中管线晃动磨损，也能让整车布置更加规整，减少多余的空气阻力。

实际使用场景中，这套车架不仅要承受车辆加减速、过弯时的纵向、侧向载荷，还要满足赛事规则中的碰撞测试要求，包括正面碰撞、侧面碰撞、防滚架承压测试的各项指标，因此在结构设计时特意在主受力环的位置做了斜向支撑设计，将碰撞产生的冲击力快速分散到整个车架结构上，避免局部应力集中导致结构失效。另外，车架底部预留了底板安装的连接孔位，可以安装复合材料底板来梳理车底气流，提升车辆高速行驶时的下压力，同时也能防止行驶过程中路面杂物飞溅侵入驾驶舱。所有焊接节点的设计都考虑了加工工艺性，管材相贯线的角度适配常规的切割、焊接加工要求，不需要复杂的五轴加工设备就能完成管材的下料与拼接，降低制作过程中的工艺难度与成本。
