6207深沟球滚动轴承三维建模作品

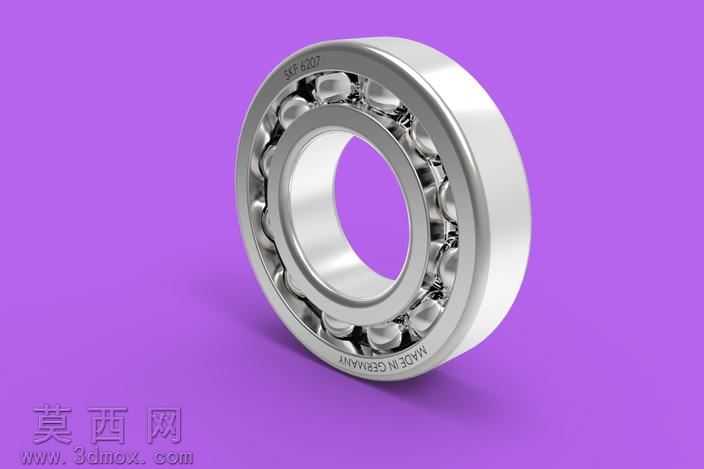

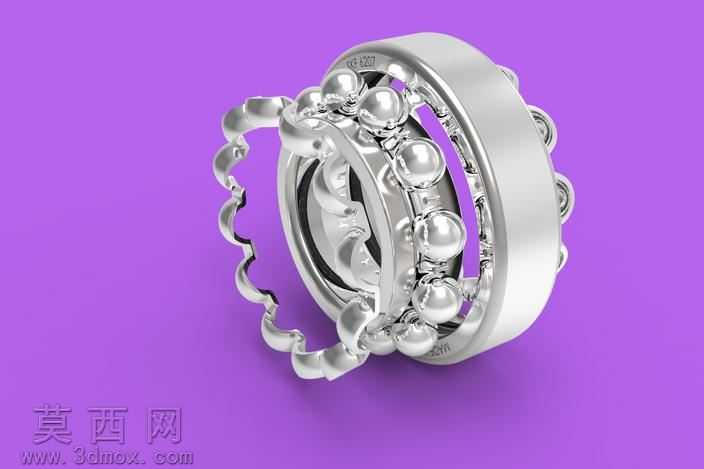

本次建模的6207型深沟球轴承，严格遵循标准尺寸参数35mm内径、72mm外径、17mm宽度开展三维设计，建模过程中优先还原轴承的完整装配结构，包含内圈、外圈、滚动钢球、保持架四大核心组成部分，每一处结构细节都对照实物轴承的形态进行精准复刻。建模时首先绘制内外圈的旋转截面草图，通过旋转凸台命令生成内外圈基体，之后在内外圈对应位置加工出适配钢球尺寸的弧形滚道，滚道的曲率半径、深度参数均匹配6207轴承的标准设计要求，保证滚动体装配后可实现顺畅的转动效果。滚动钢球采用圆周阵列方式完成排布，阵列数量、钢球直径完全符合该型号轴承的常规设计规格，保持架部分则通过草图绘制兜孔结构，经拉伸、阵列、倒角等操作完成建模，兜孔与钢球之间预留合理的装配间隙，还原真实轴承中保持架对滚动体的分隔引导作用。材质设置上，内外圈与滚动钢球采用高铬轴承钢材质参数，调整金属材质的反射率、粗糙度参数，模拟出轴承钢经精密磨削后的光亮金属质感，保持架则根据常见的冲压钢保持架特性设置对应的哑光金属材质，渲染时采用柔和的打光方案，多角度呈现轴承的结构细节与金属光泽，清晰展示各部件的装配关系。设计过程中针对商用轴承厂商公开参数不完整的问题，结合同类型轴承的通用设计规范补全了倒角、密封槽边缘等细节结构，确保模型既符合尺寸标准，又具备完整的工程参考价值，可用于机械结构装配演示、传动系统仿真、五金零件教学展示等多种场景，模型的各部件均为独立可编辑的实体，支持后续的结构修改、工程图导出以及运动仿真操作。
