40x20规格西格玛工业铝型材截面结构

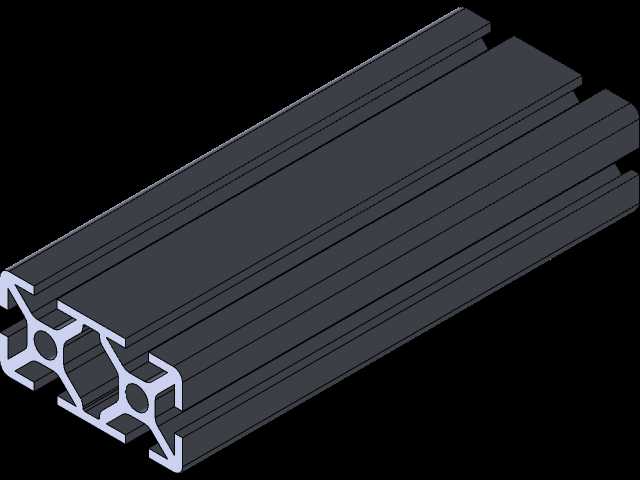

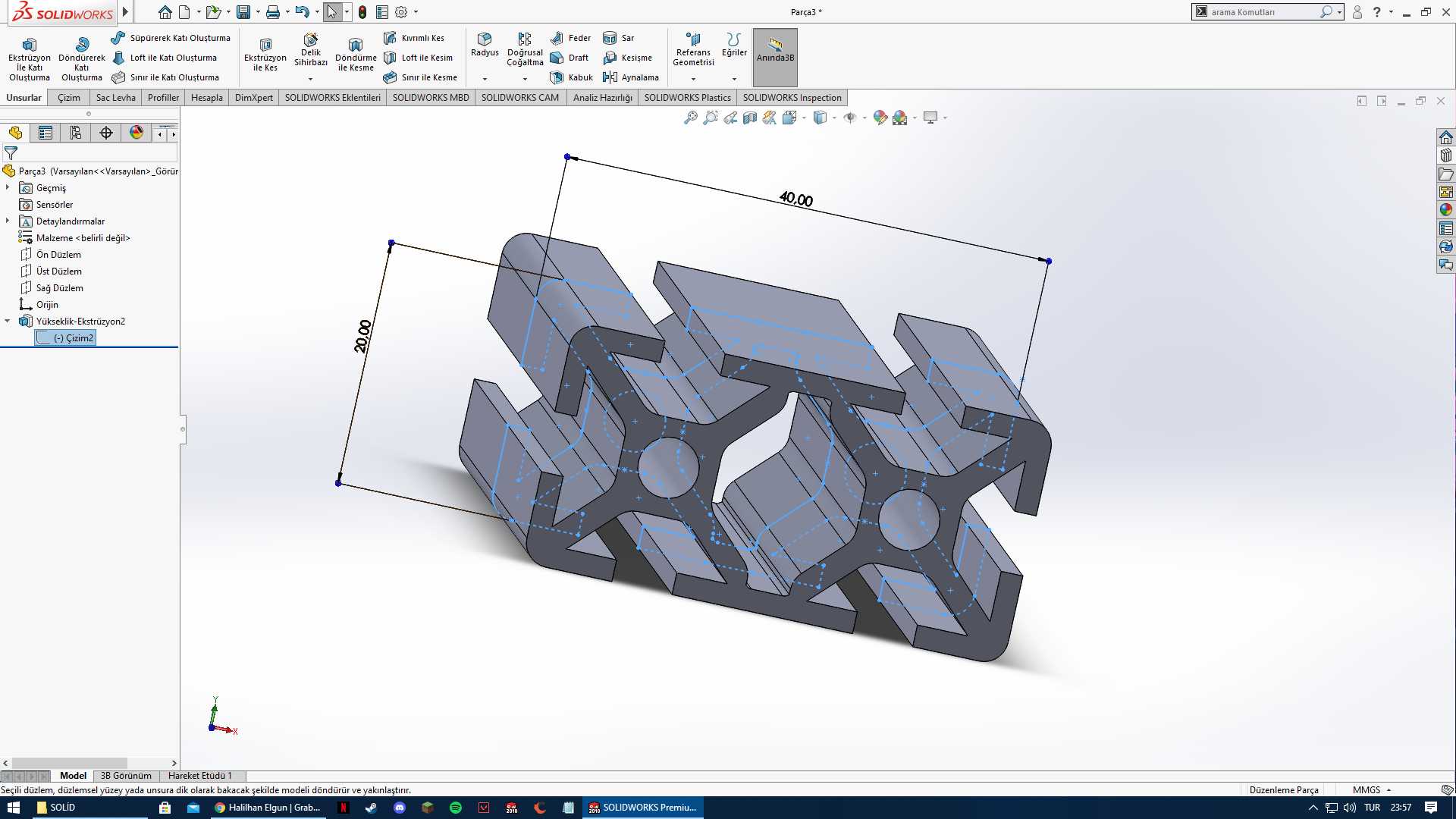

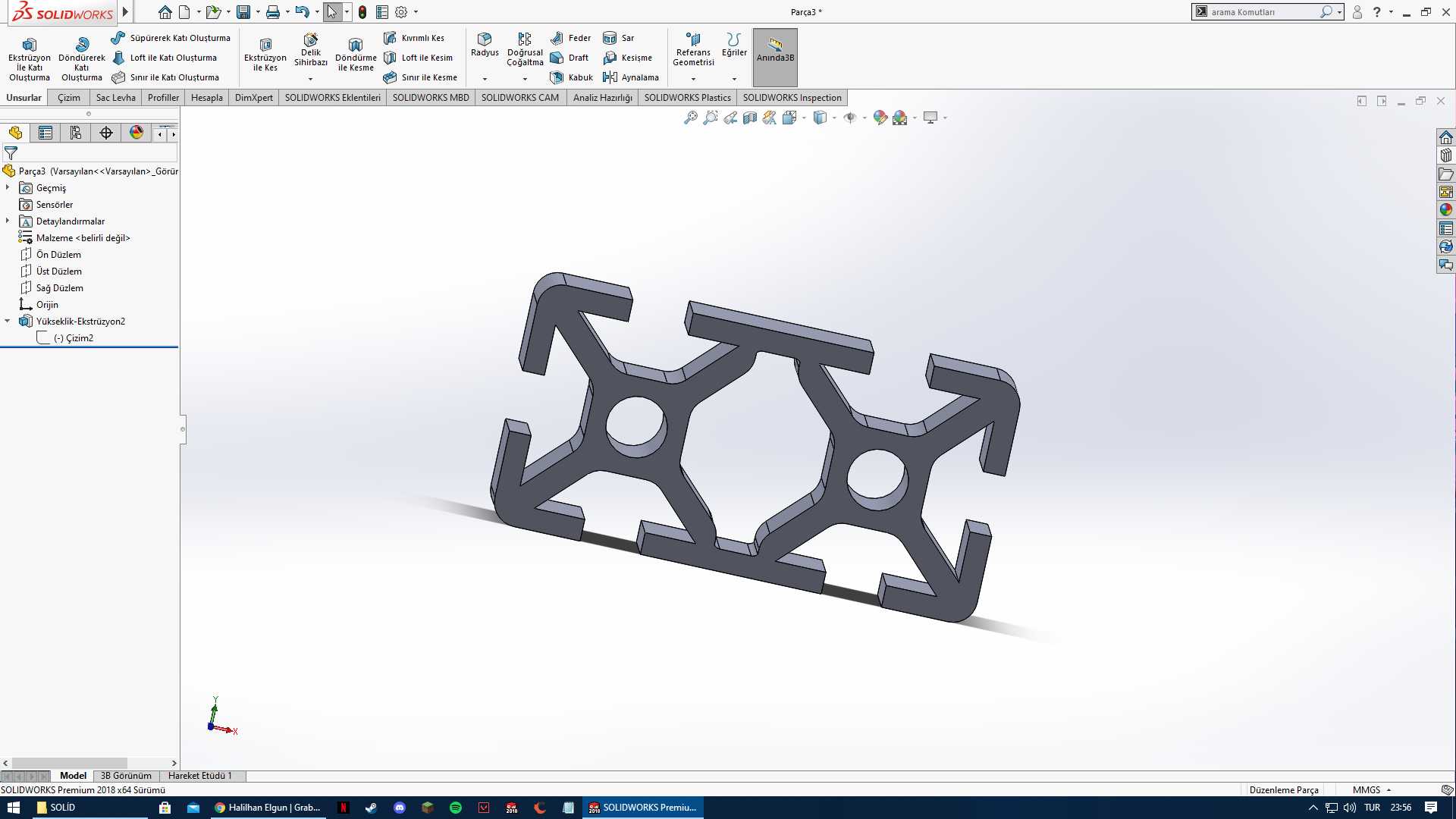

这款40x20规格的西格玛型材截面，是工业铝型材框架搭建场景中常用的轻量化构件，日常多用于中小型设备护罩、工作台侧封框架、物料周转料架的横向连接杆件，也可作为自动化设备上传感器安装、小型气动元件排布的承载基底。不同于常规欧标4020铝型材的槽口设计，西格玛轮廓的截面采用对称式箭头形外伸卡位结构，四个方向的卡位边可直接与对应规格的西格玛专用连接件卡合，无需额外在槽内预置螺母，装配时能省去预装弹片螺母的工序，在小批量框架快速搭建场景下能有效压缩装配工时。从截面结构来看，整体外轮廓尺寸严格控制在40mm宽度、20mm厚度的边界内，两个对称分布的中心圆孔为型材挤压时的工艺减重孔，同时也可作为穿线通道容纳小规格的信号线缆或低压气管，避免线缆外露影响设备整体整洁度。外伸的卡位边做了等厚度设计，卡位处的圆角过渡经过挤压工艺校核，既能保证卡接时的配合精度，也能避免应力集中导致的型材边部开裂。设计这类截面时，首先要匹配现有西格玛型材体系的连接标准，保证卡位尺寸与同系列的角件、端盖、槽条等配件完全互换，其次要兼顾挤压生产的成型可行性，截面各处壁厚保持均匀，避免壁厚差过大导致挤压后型材出现弯曲变形。实际选型应用中，这款20厚度的型材因为截面抗弯模量的限制，不适合作为大跨度框架的主承重梁，更多是作为主框架之间的辅助连接杆、面板安装压条，或是小型工位的台面侧边挡边使用，安装时可通过端面攻丝直接与40系列、45系列的重型铝型材端面锁合，也可利用专用的隐形连接件实现侧面卡接，保证框架外表面无凸起螺丝头，适配有洁净要求的车间设备外围护搭建需求。截面的中空结构也可在需要时嵌入定制的导电条或密封条，满足防静电框架、防尘护罩的特殊使用需求，卡位边的尺寸公差控制在±0.2mm范围内，能保证配件卡入后无明显旷量，长期使用不会出现连接松动的问题。
