台式机下压式CPU风冷散热结构三维设计

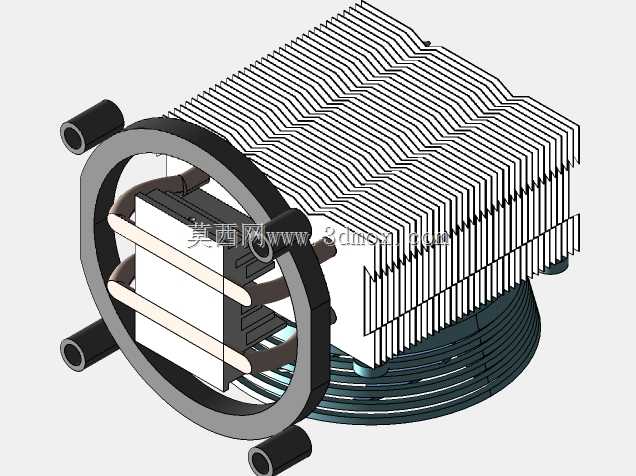

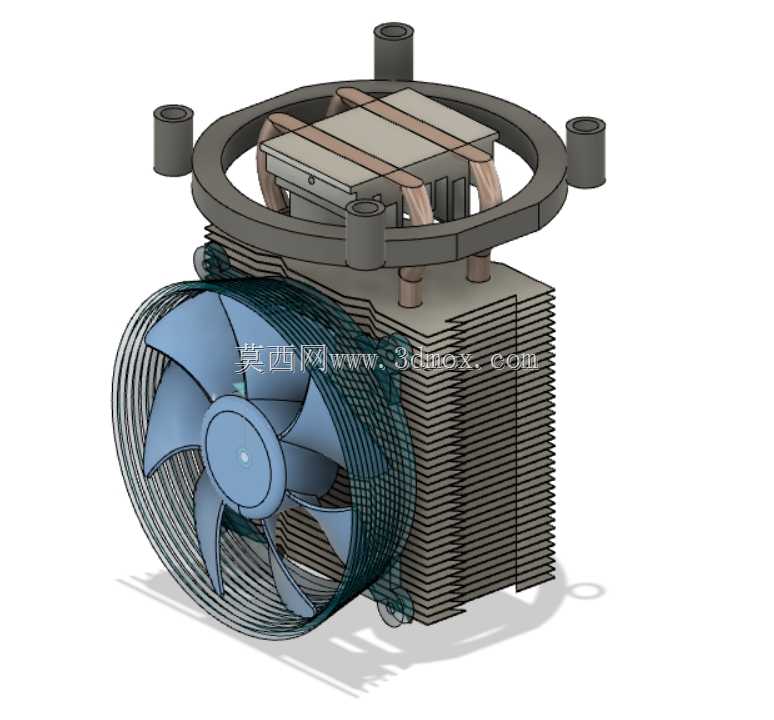

这款下压式CPU风冷散热结构，主要面向台式计算机主机内部的处理器散热场景，适配常规ATX、MATX板型的主板安装位，可直接覆盖主流桌面级CPU的顶盖接触区域，完成工作状态下处理器产生热量的快速导出与扩散。从结构设计逻辑来看，整体采用环形外框固定结构，四组带安装孔的定位柱均匀分布在外框周向，可通过配套卡扣或螺丝与主板上的CPU散热安装孔位精准对位，安装后整体重心落在CPU顶盖中心区域，不会出现偏载导致的接触压力不均问题，有效避免导热介质贴合缝隙带来的热阻提升。散热核心部分采用堆叠式铝制鳍片组，鳍片之间保持均匀的通风间隙，既保证足够的热交换接触面积，又能让气流顺畅穿过鳍片间隙带走累积热量；鳍片组与CPU接触的底座之间，通过多根导热热管连接，热管采用折弯布局直接贯穿鳍片组，将底座吸收的处理器热量快速传导至每一片鳍片表面，减少热量传导路径上的损耗。散热风扇采用轴流扇叶结构，扇叶曲面经过导流优化，运转时可产生垂直向下的风压，同时兼顾CPU周边供电模块、内存区域的辅助散热，相比塔式侧吹散热更适合小尺寸机箱的内部风道布局。安装边界方面，整体高度控制在常规机箱CPU散热限高范围内，不会与机箱侧盖产生干涉，外框直径适配多平台安装扣具的固定尺寸，无需额外改装即可适配不同针脚的主板安装位。实际使用过程中，风扇产生的气流穿过鳍片间隙后，会沿着鳍片周向向四周扩散，可同步带走主板CPU供电区域的MOS管、内存颗粒表面的积热，避免小机箱内部局部热点堆积；鳍片组的堆叠密度经过匹配计算，既不会因为鳍片过密导致风阻过大降低通风效率，也不会因为鳍片过疏导致热交换面积不足，平衡了散热效率与风噪表现。底座接触面采用平整加工设计，安装时配合导热介质填充微观缝隙，可保证与CPU顶盖的充分接触，减少接触热阻；四组定位柱的高度经过精准设计，安装后底座对CPU顶盖的压力保持在合理区间，既不会因为压力过小导致接触不良，也不会因为压力过大损坏CPU核心或主板PCB。
