10英寸PA低音扬声器结构设计

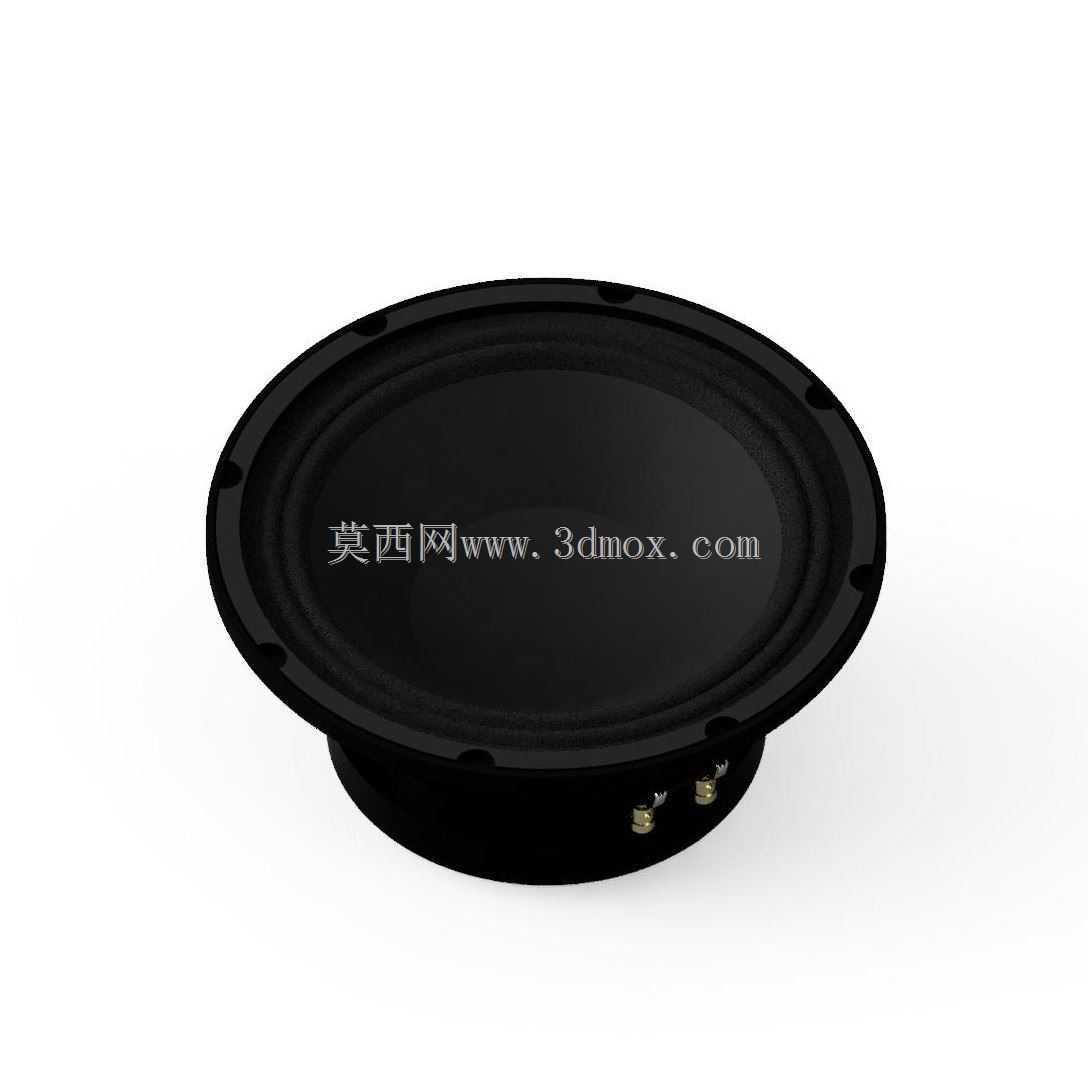

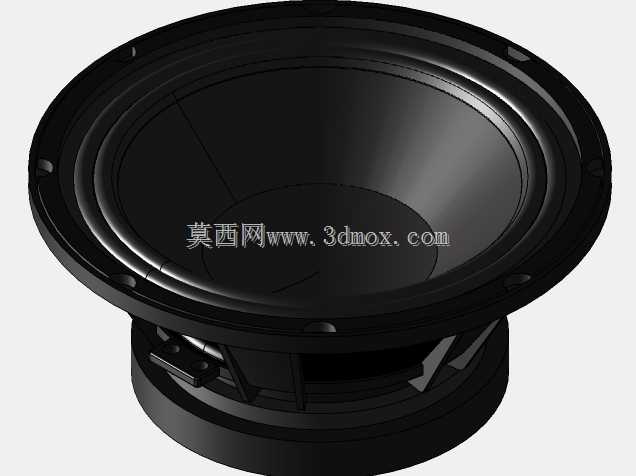

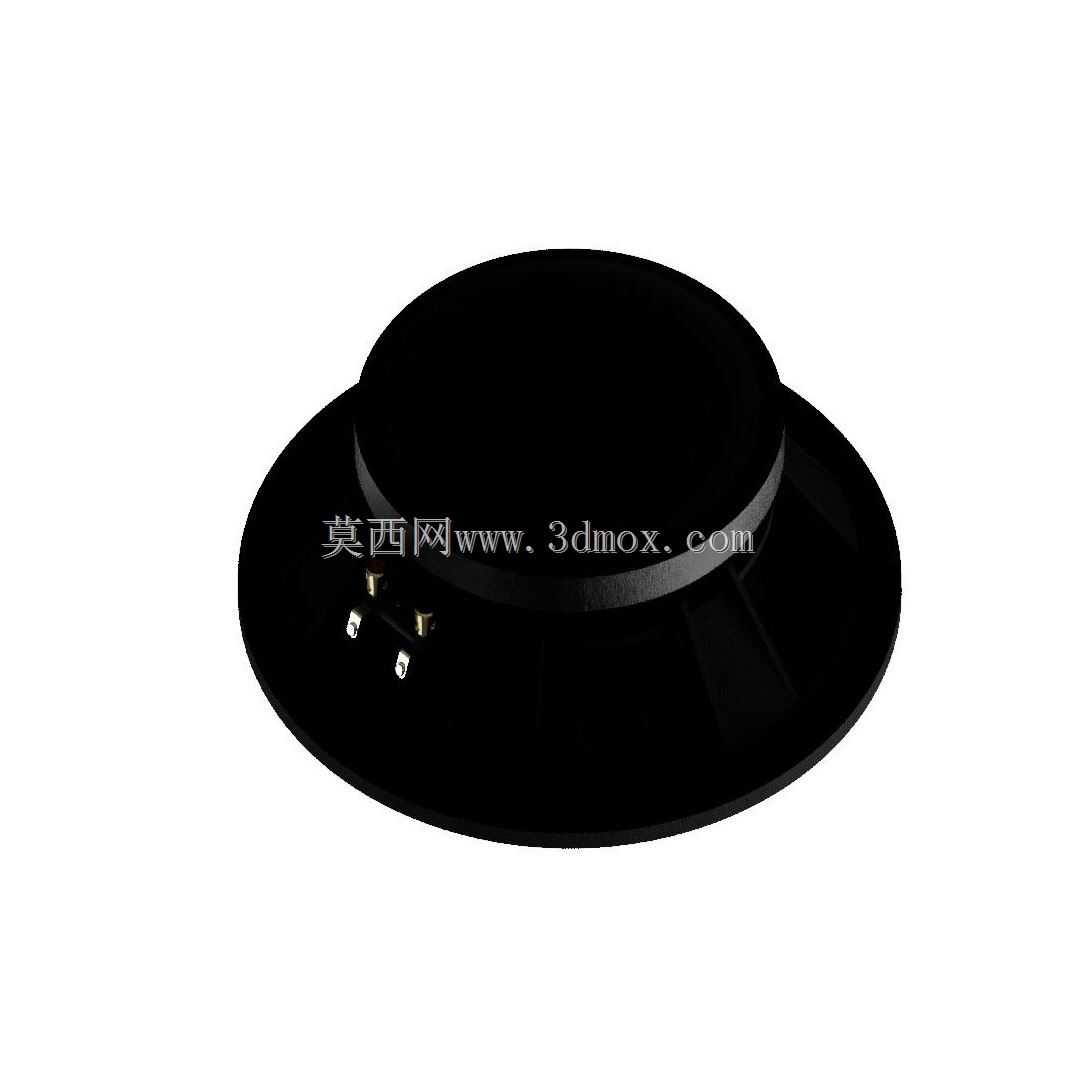

这款10英寸PA低音扬声器的三维结构，面向专业扩声场景的DIY设计与箱体适配需求打造，可覆盖中小型演出场地补声、家用HiFi音箱搭建、车载音响改装、商用背景音响系统组装等多个应用场景，核心作用是负责音频信号中低频段的重放，弥补全频扬声器在低频下潜、动态余量上的不足，让整体音响系统的低频表现更具冲击力与层次感。从结构设计思路来看，模型还原了铝制压铸篮架的主体支撑结构，篮架的安装孔位、折边弧度都参考实物的外部测量值做了精准还原，盆架的镂空结构既可以减轻单元整体重量，又能为振膜运动提供足够的空气流通空间，避免工作时腔体内形成气流紊流影响低频响应。振膜部分采用常见的锥盆结构，折环的弧度、定心支片的安装位置都做了对应还原，能够直观呈现振膜做活塞运动时的行程边界，方便设计箱体时预留足够的内部空间，避免振膜运动时触碰箱体内壁或者其他元器件。接线端子设置在盆架后侧的低位位置，两个接线柱的间距、突出高度都符合常规接线的安装需求，焊接或者插接线材时不会和盆架边缘产生干涉。单元的安装边界上，盆架外圈的固定孔位均匀分布，安装时可以通过螺丝直接固定在箱体的开孔面板上，开孔尺寸匹配10英寸单元的常规安装规格，不需要额外做转接板适配。磁路部分的结构还原了外置磁钢的外形轮廓，磁钢的直径、厚度都和实物外部尺寸一致，设计箱体时可以根据磁钢的突出长度，计算箱体内部需要预留的磁钢仓空间，避免磁钢触碰箱体后壁。整体结构的各部件装配关系清晰，没有出现干涉错位的情况，不管是用来做箱体结构的适配验证，还是用来学习扬声器的基础结构组成，都能提供直观的三维参考，在做音响系统的结构排布时，也可以直接调用该模型调整安装位置，确认和其他单元、分频器等部件的空间距离，避免后期组装时出现尺寸不匹配的问题。
