哈斯HRT450高精度旋转工作台结构设计

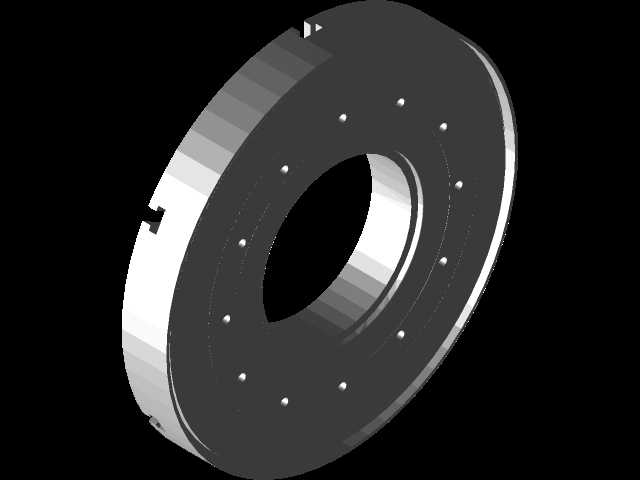

在数控加工车间的实际生产场景中，这类回转工作台常作为立式加工中心的第四轴配套部件使用，承担多面体零件、盘类异形件的分度加工与联动切削任务，能在一次装夹定位后完成多个面的铣削、钻孔、攻丝工序，大幅减少重复装夹带来的定位误差，缩短零件周转的辅助工时。从结构设计逻辑来看，该转台采用大直径交叉滚子轴承作为核心回转支撑，可同时承受径向载荷、轴向载荷与倾覆力矩，适配重切削工况下的刚性需求，盘面的T型槽布局遵循通用机床附件的安装标准，可直接搭配通用压板、角铁、定制夹具完成工件装夹，无需额外改造转接板。设计阶段优先考虑安装边界的适配性，转台底座的安装孔位与市面上主流的VMC850、VMC1060等型号加工中心工作台尺寸匹配，安装时无需对机床原有台面进行二次加工，直接通过T型螺栓即可完成固定，转台的回转中心高度经过校准，可与机床主轴端面的加工行程范围匹配，避免出现超程或者加工盲区。实际使用中，该转台的锁紧机构采用圆周多点环抱式设计，分度到位后可实现整圈均匀锁紧，避免切削过程中出现回转间隙，保障重切削时的加工稳定性，盘面的定位基准孔设计可配合专用芯棒完成转台与机床坐标系的同轴度校准，校准流程符合常规机床附件的调试规范，一线操作人员无需额外培训即可完成安装调试。从功能特性上看，该转台既可以完成固定角度的分度加工，比如加工四方、六方零件的等分面，也可以配合机床数控系统实现连续回转联动，完成凸轮、螺旋槽等复杂曲面零件的加工，适配模具加工、汽车零部件制造、通用机械零件加工等多个场景的加工需求。设计时对转台的外部走线、防护结构做了针对性优化，外侧的钣金防护罩可阻挡切削液、铁屑进入转台内部的传动机构，延长设备维护周期，转台的输入轴连接位置采用标准法兰接口，可适配不同型号的伺服电机、减速机构，方便用户根据自身机床的配置情况选择对应的驱动方案，无需对转台主体结构进行改动。
