带互锁机制双门密码储物箱结构设计

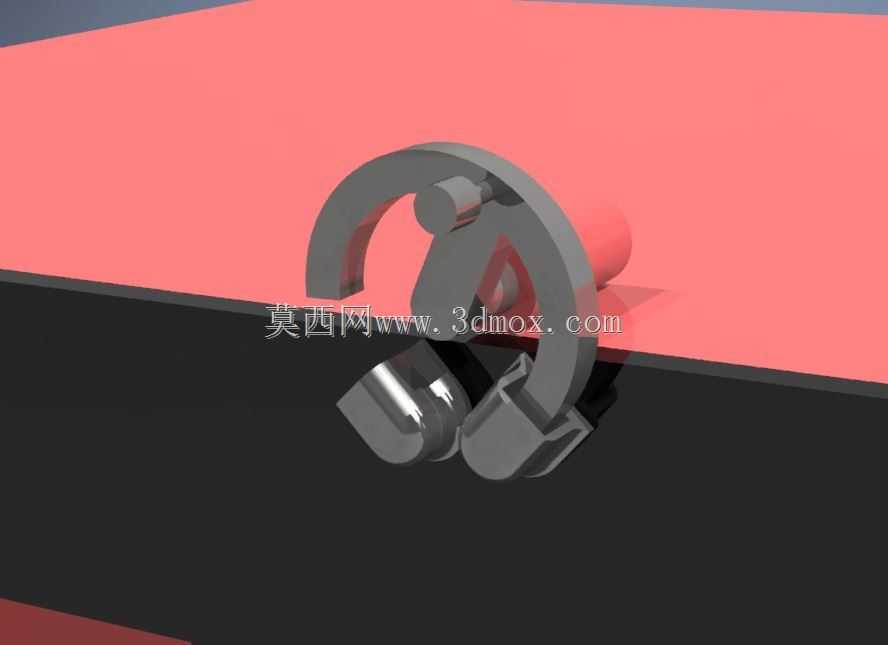

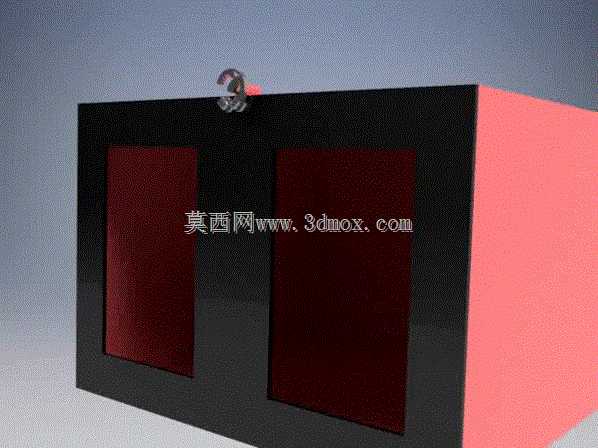

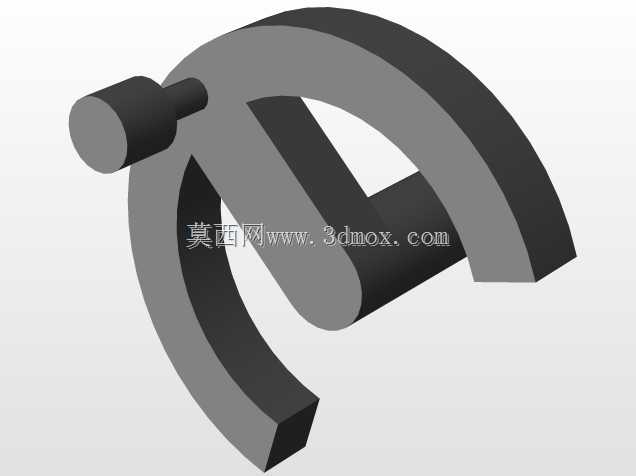

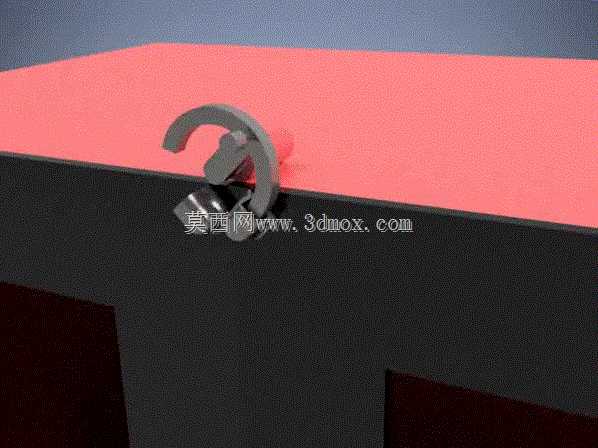

日常商用与民用场景中，双门储物结构常出现多门同时开启导致内部物品滑落、非授权人员接触多格储物空间的问题，这款带锁定机制的密码箱，核心解决的就是双门独立管控、单次仅能开启单扇门的使用需求，可适配小型贵重物品寄存、工位私密储物、实验室样品分类存放等场景，相比普通无互锁双门柜，能有效避免多门开启带来的物品管理混乱、储物格防护失效问题。从结构设计逻辑来看，箱体采用方正立方构型，主体框架做等壁厚加强处理，相邻两门的侧边预留锁舌联动机构安装槽，内部设置横向联动挡块，当其中一扇门处于开启状态时，联动挡块会自动卡入另一扇门的锁止卡槽内，从机械结构层面杜绝双门同时开启的可能，无需额外电控元件即可实现互锁功能，纯机械结构的设计也让产品在无供电场景下仍能稳定工作，降低后期维护成本。外形尺寸上，箱体整体采用紧凑型布局，单扇门的开合半径控制在箱体自身宽度范围内，安装时无需预留额外的侧向开合空间，可直接嵌入工位隔断、墙面预留槽位或是并排堆叠使用，背部预留壁挂安装孔位，底部设置防滑支撑脚垫，支持壁挂放置、台面放置两种安装方式，适配不同使用场景的空间条件。锁具部分采用密码轮与机械锁舌结合的结构，密码轮设置在两门相邻的中框上方，输入正确密码后锁舌回缩，此时仅能拉动对应侧的箱门，开启过程中联动机构始终保持对另一扇门的锁止状态，关闭箱门后锁舌自动弹出卡入锁位，无需额外操作即可完成锁止，箱门内侧设置储物格限位筋，可根据存放物品尺寸加装分隔板，灵活调整内部储物空间，箱门与箱体的结合面设置一圈密封胶条，既可以减少开合过程中的碰撞异响，也能阻挡日常灰尘进入箱体内部，提升内部储物环境的洁净度。在结构强度校核阶段，对箱体的侧面板、门体、锁止机构做了受力模拟，确保满载状态下门体无变形、锁止机构无卡滞，联动挡块采用耐磨金属材质，长期反复开合也不会出现磨损松旷的问题，密码轮的齿形结构做了防窥错位设计，相邻密码轮的数字刻度错位排布，降低旁人偷窥窃取密码的概率，整体结构没有冗余零件，装配流程简单，适合批量生产加工。
