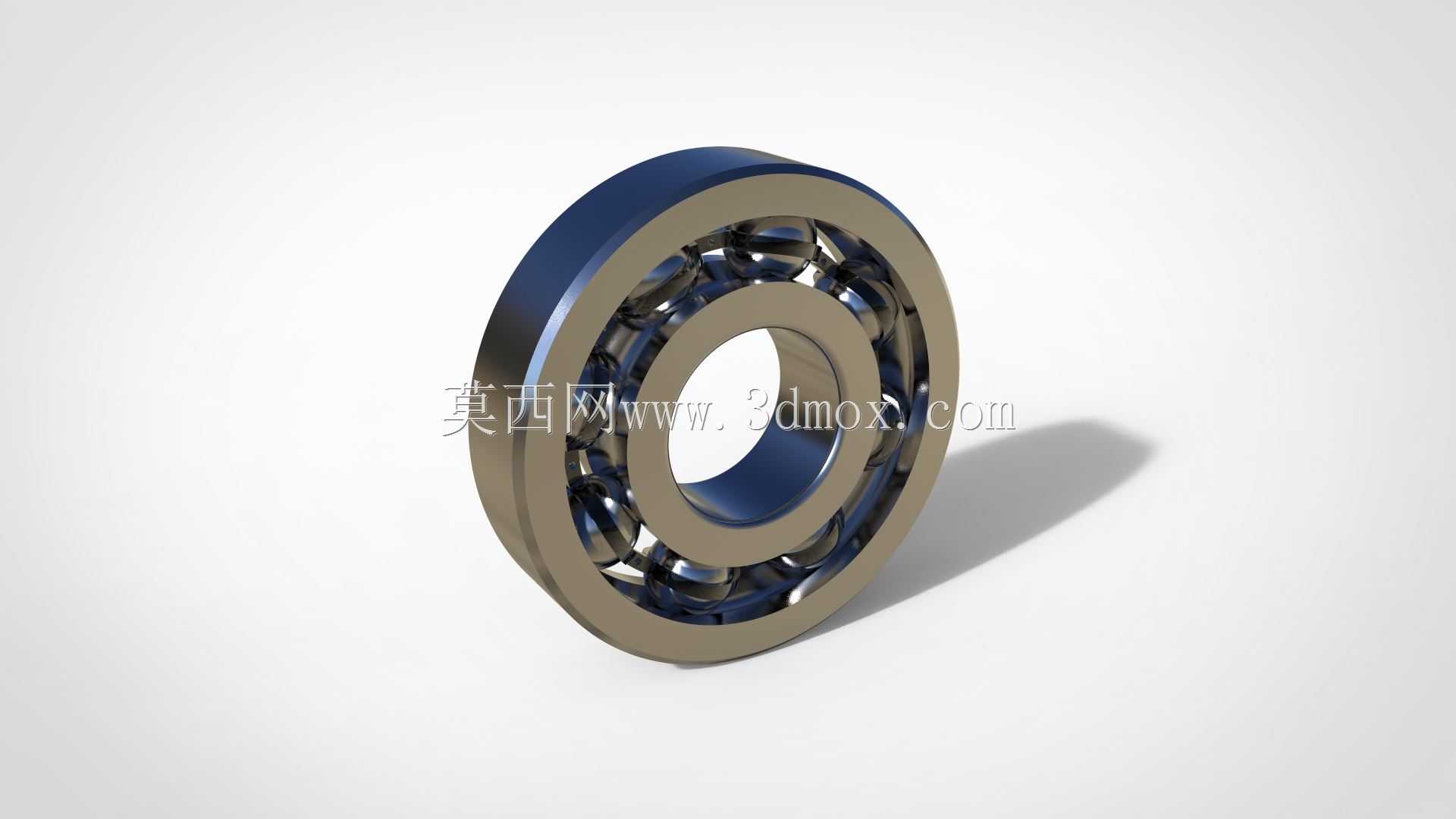

深沟球滚动轴承机械传动结构

作为旋转传动系统里最基础的支撑类零件，这类深沟球结构的滚动轴承几乎覆盖了从民用家电到工业重型设备的绝大多数旋转工况，小到台式风扇的电机输出端，大到输送机辊筒、机床主轴的辅助支撑位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少轴颈与安装座之间的磨损，同时约束轴的径向与少量轴向窜动，保证轴上的齿轮、带轮等传动件始终处于正确的啮合位置，避免因轴系偏移引发的传动异响、齿面偏磨甚至设备卡滞故障。

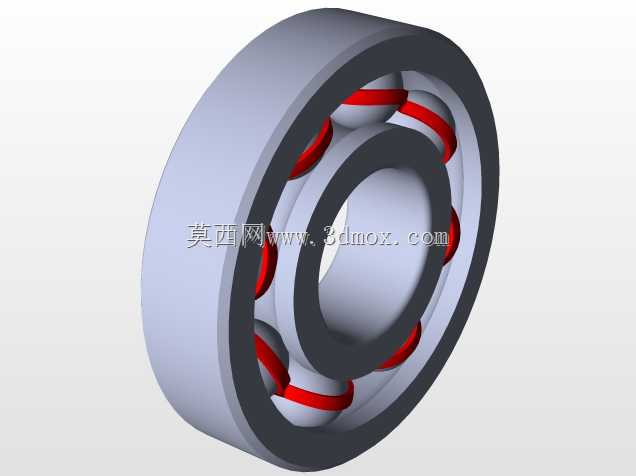

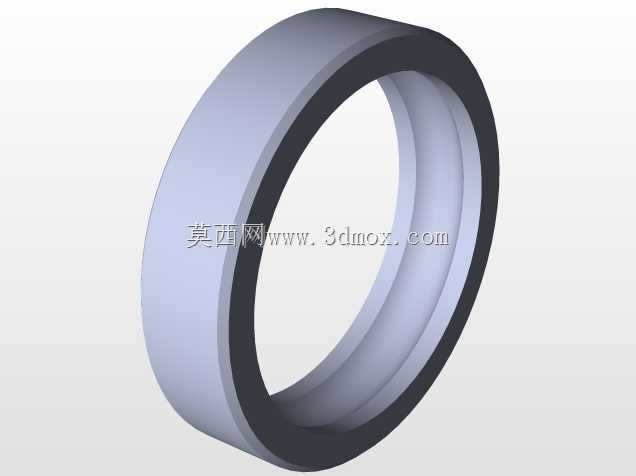

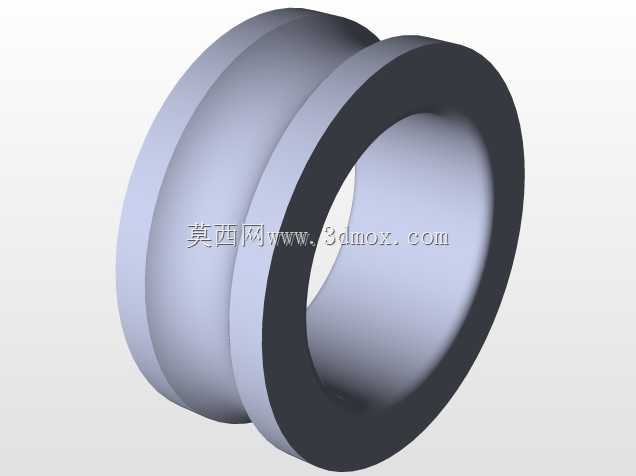

从设计逻辑上看，这类轴承采用内圈、外圈、滚动体、保持架的四部分组合结构，内圈与旋转轴采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡或间隙配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢质滚动体，将原本轴与座之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与发热。保持架的作用是将所有滚动体均匀分隔开，避免滚动体在运转过程中相互挤压摩擦，同时引导滚动体在滚道内平稳循环，保证高速运转时的动态稳定性。滚道的弧形曲率设计与滚动体半径匹配，既可以承受稳定的径向载荷，也能在设备启停、工况波动时承受一定量的双向轴向载荷，适配多数没有剧烈冲击的常规传动场景。

在安装边界的匹配上，这类轴承的轴向尺寸紧凑，径向截面尺寸根据载荷等级有明确的系列划分，选型时需要先核算轴系的额定径向载荷、最高运转转速，再匹配对应内径、外径、宽度尺寸的型号，安装时要注意内圈与轴的配合公差、外圈与座孔的同轴度要求，避免安装偏斜导致滚动体受力不均，提前出现点蚀、剥落等失效问题。日常运维中，这类轴承需要根据运转转速、环境温度定期补充润滑脂，在滚道与滚动体之间形成均匀的油膜，进一步降低摩擦同时隔绝外界粉尘、水汽进入滚道，延长零件的整体使用寿命。在很多轻量化传动场景中，这类轴承不需要额外设计复杂的密封结构，依靠自身的低摩擦特性就能长期稳定运转，是机械传动设计中选型频率最高的基础支撑部件。
