工业辊道输送工作台结构设计

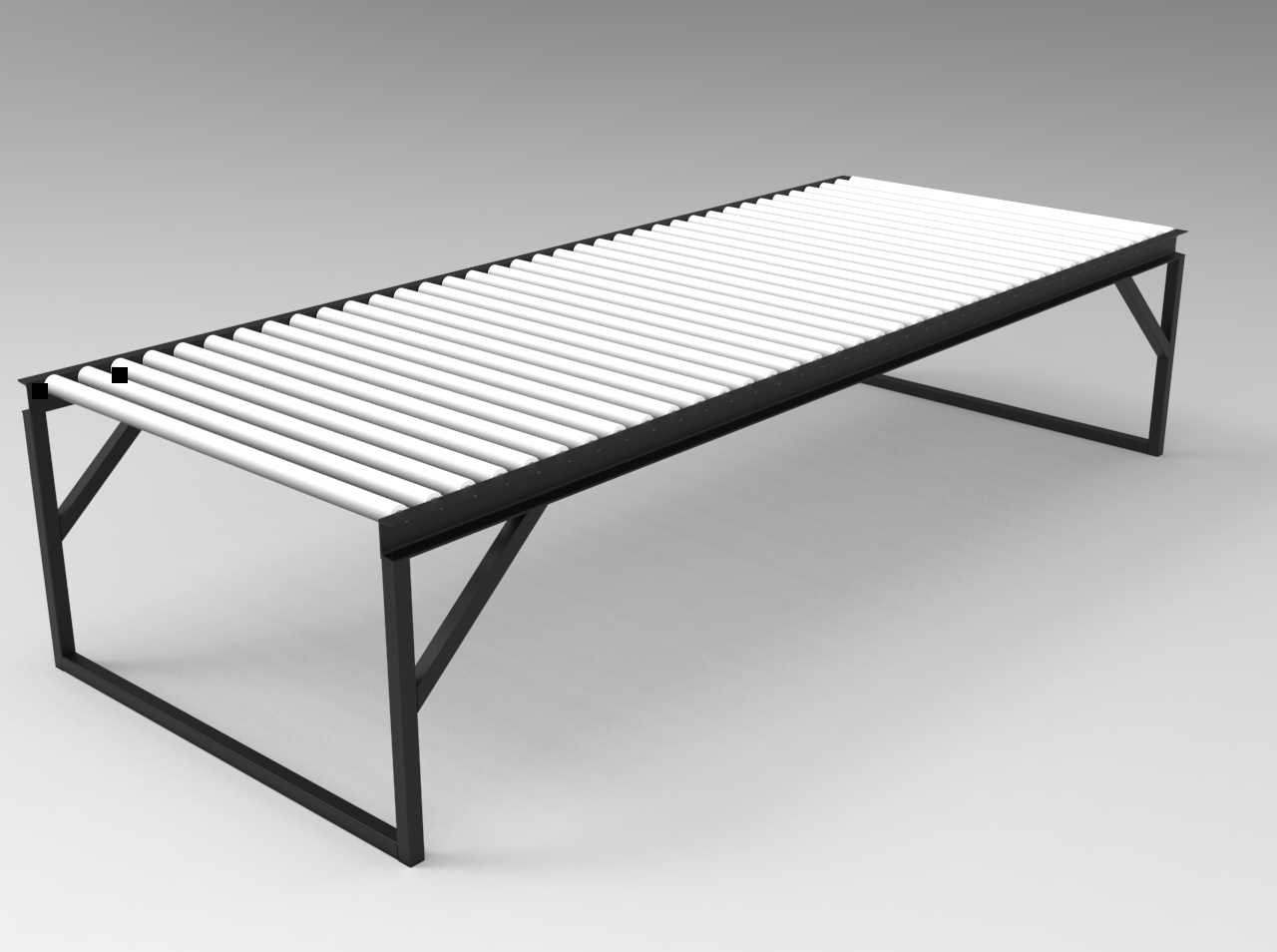

该辊道结构主要面向生产车间内的工件中转、工序间流转场景设计，可适配板材、箱装件、成型加工件的水平输送需求，在钣金加工、家具生产、仓储分拣等场景中，可作为生产线衔接工位的承载输送结构，替代人工搬运完成工件在不同加工工位间的传递，降低作业人员的搬运动作强度，同时减少工件搬运过程中的磕碰损伤风险。整体框架采用矩形钢管焊接成型，支腿部分做斜撑加固设计，可在承受均布载荷时避免框架出现侧向形变，支腿底部预留安装孔位，可通过膨胀螺栓与地面固定，也可搭配脚轮组件实现工位的灵活移动，适配不同产线的布局调整需求。台面部分采用等间距排布的圆柱形辊子作为承载面，辊子两端通过轴承座与框架侧边连接，转动阻力小，工件放置后可依靠人力轻推实现顺畅滑移，辊子间距经过匹配设计，可避免小尺寸工件在输送过程中出现卡滞、掉落问题，同时保证大尺寸板材放置时的支撑稳定性，不会出现局部塌陷变形。设计过程中优先考虑结构的易维护性，辊子采用模块化装配方式，单根辊子出现磨损或转动卡滞时，可单独拆卸更换，无需拆解整体框架，降低后期维护的时间成本。框架的侧边做平齐处理，可根据使用需求加装挡边、定位块、扫码支架等附属配件，拓展作为检测工位、组装工位的承载平台使用，也可对接动力输送段，作为无动力过渡段衔接不同高度的输送线。整体结构的外形尺寸适配常规车间的通道宽度与工位间距，安装时无需对地面做特殊处理，仅需保证框架整体水平即可投入使用，辊道的承载面高度可根据对接设备的作业高度调整支腿长度，适配不同身高作业人员的操作需求，减少长期作业的腰部疲劳。框架表面采用喷塑处理，可适应车间内多粉尘、少量切削液飞溅的作业环境，避免长期使用出现锈蚀问题，辊子表面采用光滑金属材质，不会对输送工件的表面造成划伤，适配表面质量要求较高的工件输送需求。
