法兰式长行程单杆液压缸结构设计

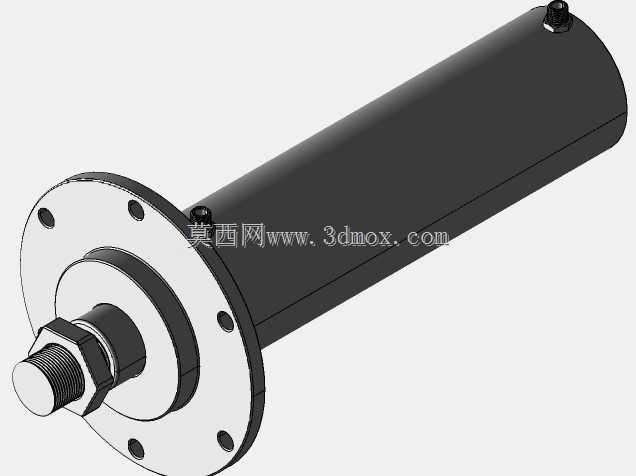

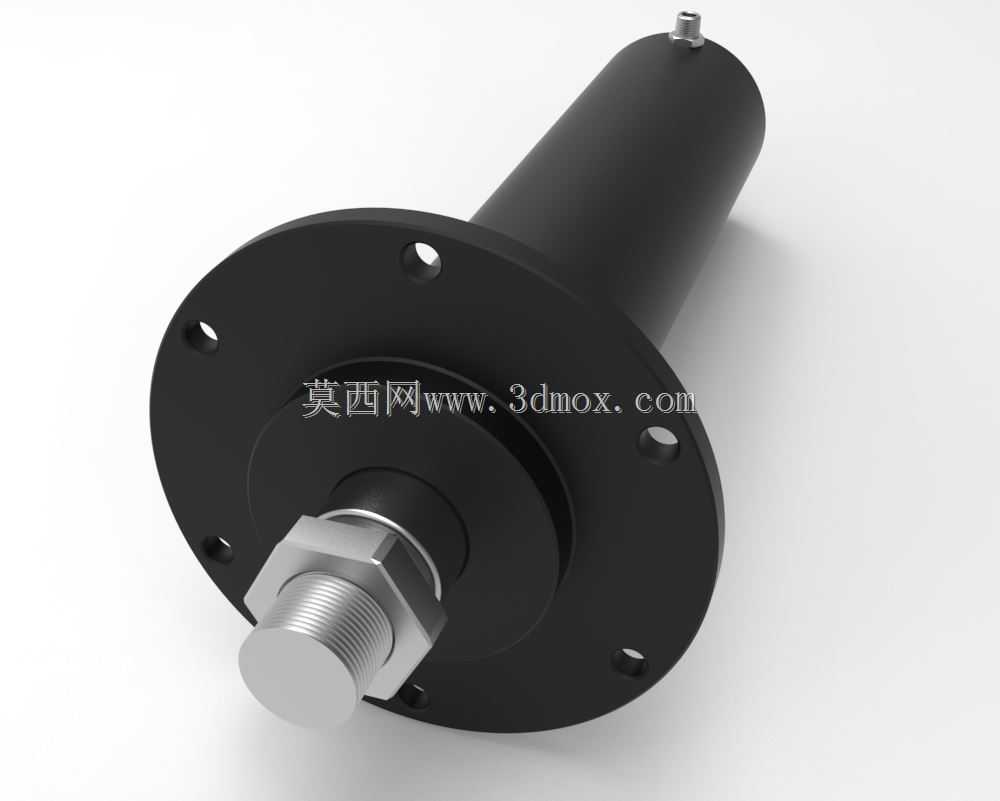

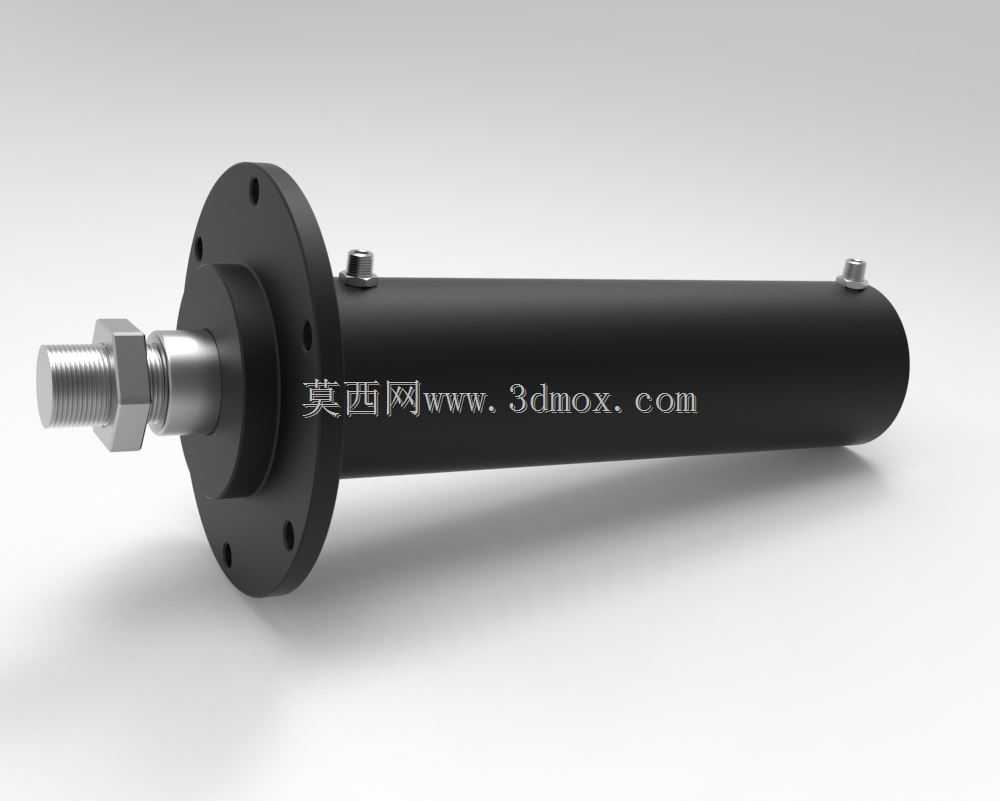

这款法兰式单杆液压缸是液压传动系统中的核心直线执行元件，主要应用在工业生产设备的直线往复驱动场景中，常见于机床进给机构、工装夹具夹紧工位、自动化生产线的推料挡料单元、工程设备的动作执行端，能够将液压系统的压力能稳定转换为机械直线运动的机械能，为负载提供平稳可控的推拉力输出。该款液压缸采用前端法兰安装形式，安装端的圆形法兰盘均匀分布多个安装螺栓孔，安装时可直接将法兰贴合在设备安装基座的端面，通过螺栓穿入孔位完成紧固，这种安装方式定位精度高，能承受较大的轴向负载与一定的径向偏载，适合安装空间紧凑、对驱动部件同轴度要求较高的设备布局场景。从功能特性来看，这款液压缸为单活塞杆双作用结构，可通过换向阀控制液压油的进出方向，实现活塞杆的伸出与缩回动作，缸体两端设置的油口可根据安装需求调整接管方向，缸体上的两个油嘴为进出油接口，可匹配标准液压油管接头，方便现场布管安装。活塞杆伸出端配置了锁紧螺母与连接接头，可根据实际负载的连接形式调整安装接口，既可以直接连接负载推板，也可以通过铰接接头连接摆动类负载，适配不同的传动连接需求。在设计思路上，这款液压缸优先考虑了长行程工况下的运行稳定性，缸筒采用厚壁无缝结构加工，保证长行程下缸体的刚性，避免受压时出现缸筒变形影响运行精度；活塞杆表面做了硬化处理，降低长期往复运动的磨损量，延长密封件的使用寿命；前端盖内配置了组合式密封结构，包含防尘圈、活塞杆密封圈与导向支撑环，既可以防止外部灰尘杂质进入缸体内部污染液压油，也能保证高压下的油液密封性能，减少内泄与外泄问题，同时导向支撑环可以为活塞杆提供稳定的径向支撑，避免长行程伸出时活塞杆出现下垂刮蹭缸筒的问题。从安装边界尺寸来看，这款液压缸行程为250mm，活塞杆直径为2英寸，连接螺纹规格为1-1/2英寸，缸体外径为4英寸，安装时需要预留出活塞杆完全伸出后的总长度空间，法兰端的安装孔位需要与基座的螺孔位置精准对齐，保证活塞杆运行方向与负载运动方向同轴，避免出现别卡问题。在实际应用中，这款液压缸可匹配不同压力等级的液压系统，通过调整系统供油压力即可改变输出推力大小，配合调速阀还可以实现活塞杆伸出缩回速度的无级调节，满足不同工况对运行速度与输出力的差异化需求，整体结构紧凑，安装维护便捷，适合各类需要直线液压驱动的工业场景使用。
