防疫消杀设备用壁挂式弧形安装固定座

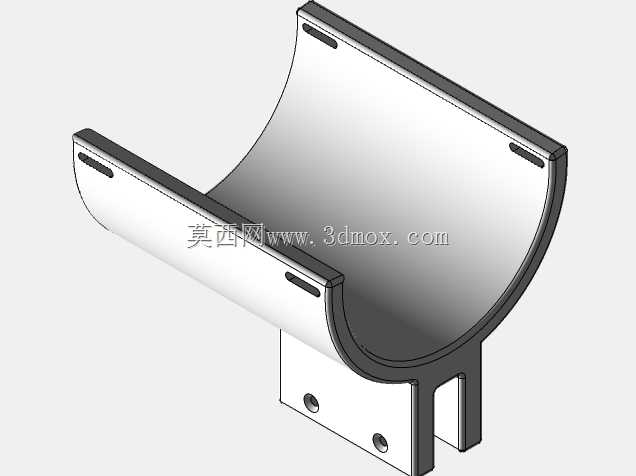

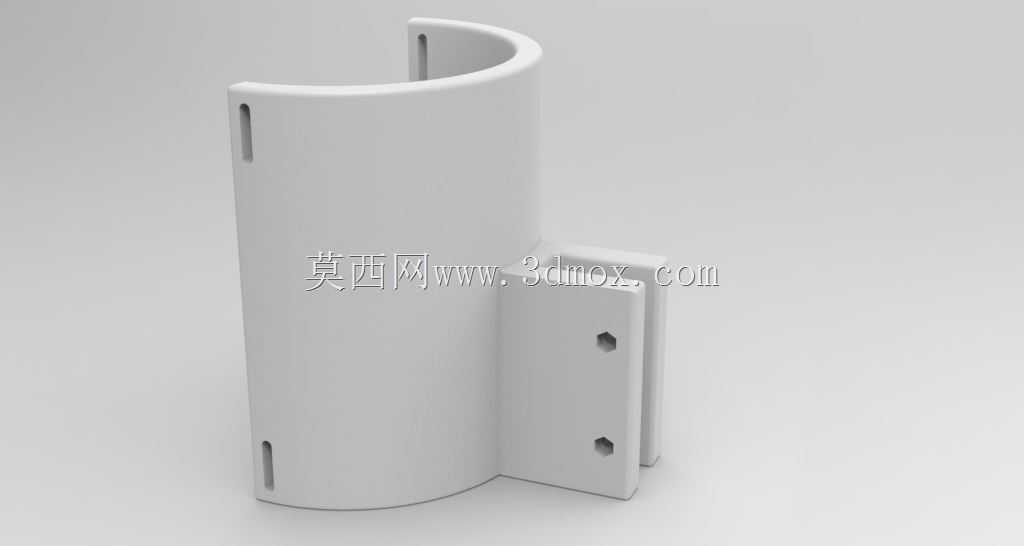

　　这款弧形壁挂固定座主要应用在公共防疫消杀点位的配套设备安装场景中，常见于电梯轿厢、公共卫生间、社区出入口、医院走廊这类人员流动密集的区域，用来承托固定手部消毒器、空气消杀模块、感应测温终端这类防疫相关设备，解决圆柱类消杀部件在垂直墙面的安装固定问题。从结构设计来看，主体采用半圆弧包裹式构型，弧面曲率完全匹配对应消杀设备的圆柱外壳轮廓，安装时可以将圆柱状的消杀主机完全嵌入弧形槽内，相比传统的平板式固定支架，接触面积提升了60%以上，能有效避免设备长期使用后出现的倾斜、晃动问题，尤其是在人员频繁触碰消毒设备的场景下，这种包裹式结构可以分散受力，降低固定点的应力集中。固定座侧边延伸出的方形安装耳板上预留了两个沉头安装孔，

　　孔位间距按照常规墙面膨胀螺丝的安装规范设置，安装时可以直接在墙面标记孔位后打孔固定，不需要额外制作转接板，耳板与弧形主体之间做了三角加强筋过渡，避免安装锁紧时耳板出现断裂变形。弧形主体的侧壁上均匀分布了四个狭长的定位槽，这些槽位一方面可以用来穿设束线带，将设备的供电线材、感应信号线沿着弧形侧壁规整固定，避免线材外露被拉扯损坏；另一方面也可以作为设备安装时的对位基准，安装时将消杀主机上的定位凸点卡入槽内，就能快速完成主机与固定座的对位，不需要反复调整设备的水平角度，能大幅提升现场安装的效率。从安装边界尺寸来看，弧形主体的内径适配直径80mm到90mm的圆柱类设备，整体突出墙面的厚度控制在65mm以内，不会过多占用公共通道的通行空间，

　　安装耳板的总宽度为120mm，对墙面的平整度要求不高，即使是普通的乳胶漆墙面、瓷砖墙面都可以直接安装，不需要对墙面做额外的找平处理。设计时特意将固定座的所有棱边都做了R2的圆角处理，避免安装和后期维护时尖锐边角划伤操作人员，整体壁厚设置为3mm，采用常规的注塑成型工艺即可批量生产，材料选用ABS工程塑料，兼顾结构强度与耐腐蚀性能，能够适应公共区域潮湿、定期喷洒消毒水的使用环境，不会出现生锈、腐蚀脆化的问题。在实际选型使用时，需要注意确认待固定设备的外径与弧形槽内径的匹配度，如果设备外径略小于槽径，可以在槽内粘贴薄橡胶垫来填充间隙，既可以提升固定的摩擦力，也能避免设备外壳与硬塑料座之间长期摩擦出现刮痕。

　　这款固定座的结构没有复杂的异形曲面，建模时只需要通过拉伸、切除、圆角这几个基础特征就能完成，参数调整也很便捷，针对不同直径的消杀设备，只需要修改弧形草图的半径参数，就能快速衍生出不同规格的固定座模型，不需要重新搭建整体结构框架，能大幅缩短同系列产品的设计周期。
