带螺旋输送结构的吨袋散料卸料装置

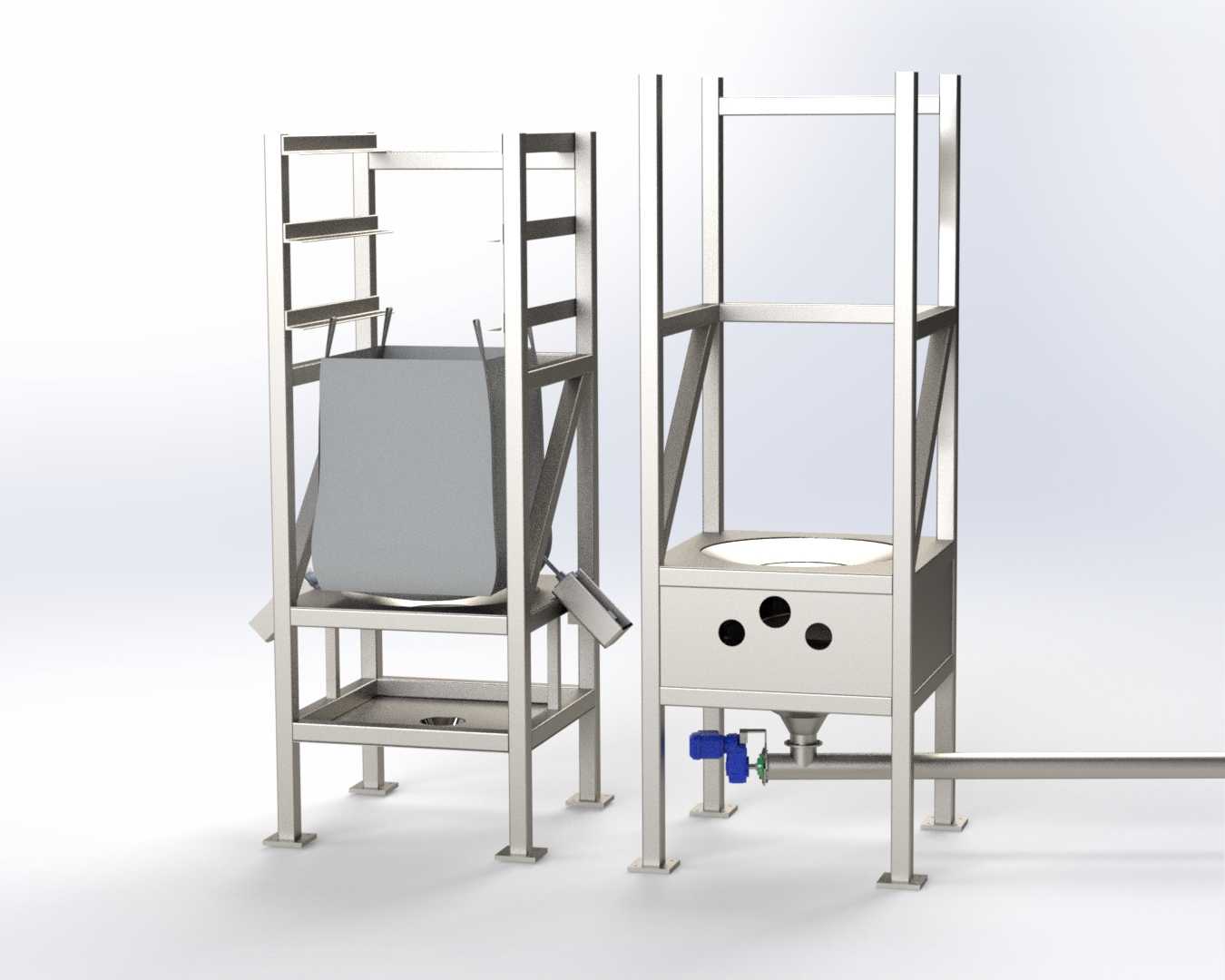

这套散料处理装置主要面向粉体、颗粒类散装物料的拆包卸料工况，常见于化工、食品加工、建材原料预处理车间，针对吨袋包装的二氧化硅、塑料粒子、粉状添加剂等物料，解决人工拆包效率低、扬尘大的作业痛点。整套设备分为左右两个功能单元，左侧为吨袋承托拆包工位，框架采用方管焊接成型，设置多层横向支撑与斜向加强筋，保证承载满料吨袋时的结构刚性，框架内侧预留吨袋吊具挂接位，作业时可通过叉车或电动葫芦将吨袋吊入框架内，袋口对准下方接料口即可完成卸料准备，框架底部设置接料托盘，可承接拆包过程中洒落的少量物料，避免现场积料。右侧单元集成暂存料斗与螺旋输送机构，料斗上部为敞口接料段，与左侧工位的出料位置匹配，料斗侧壁开设三个圆形快开检修口，方便操作人员清理内部积料、排查卡料故障，料斗下部为锥斗收口结构，衔接底部的水平螺旋输送组件，螺旋出料端配置手动阀门与快装接头，可直接对接下游的气力输送管道、计量配料设备或生产料仓，实现卸料后的物料密闭输送，减少车间内的粉尘扩散。设计过程中优先考虑了作业兼容性，框架的承载立柱底部设置带安装孔的方形脚座，可通过膨胀螺栓直接固定在水泥地面上，无需额外做复杂的设备基础，两个单元可根据车间布局拆分布置，也可通过底部连接横梁拼接为整体，适配不同的生产线排布需求。料斗与物料接触的部位采用圆弧过渡设计，避免出现直角积料死角，针对流动性较差的粉体物料，锥斗段的倾斜角度设置为65度，保证物料依靠自重顺利滑入螺旋进料口，不会出现架桥堵料的问题。螺旋输送组件的驱动端采用侧装布局，预留了足够的维护操作空间，日常检修时无需拆解上部料斗即可完成螺旋叶片的更换与密封件维护。整套装置的框架外围没有多余的外凸结构，设备安装边界控制在长2.4米、宽1.2米、高2.2米的范围内，可适配常规车间的层高与通道宽度，叉车作业时的预留操作空间在设备周边保留0.8米即可满足转向、对位需求。针对吨袋卸料时的袋口固定需求，接料口位置配置了快压式夹袋机构，无需人工捆扎即可实现袋口与接料口的密封连接，进一步降低卸料过程中的扬尘溢出风险。
