独木舟捕集器专用可调式杆架结构

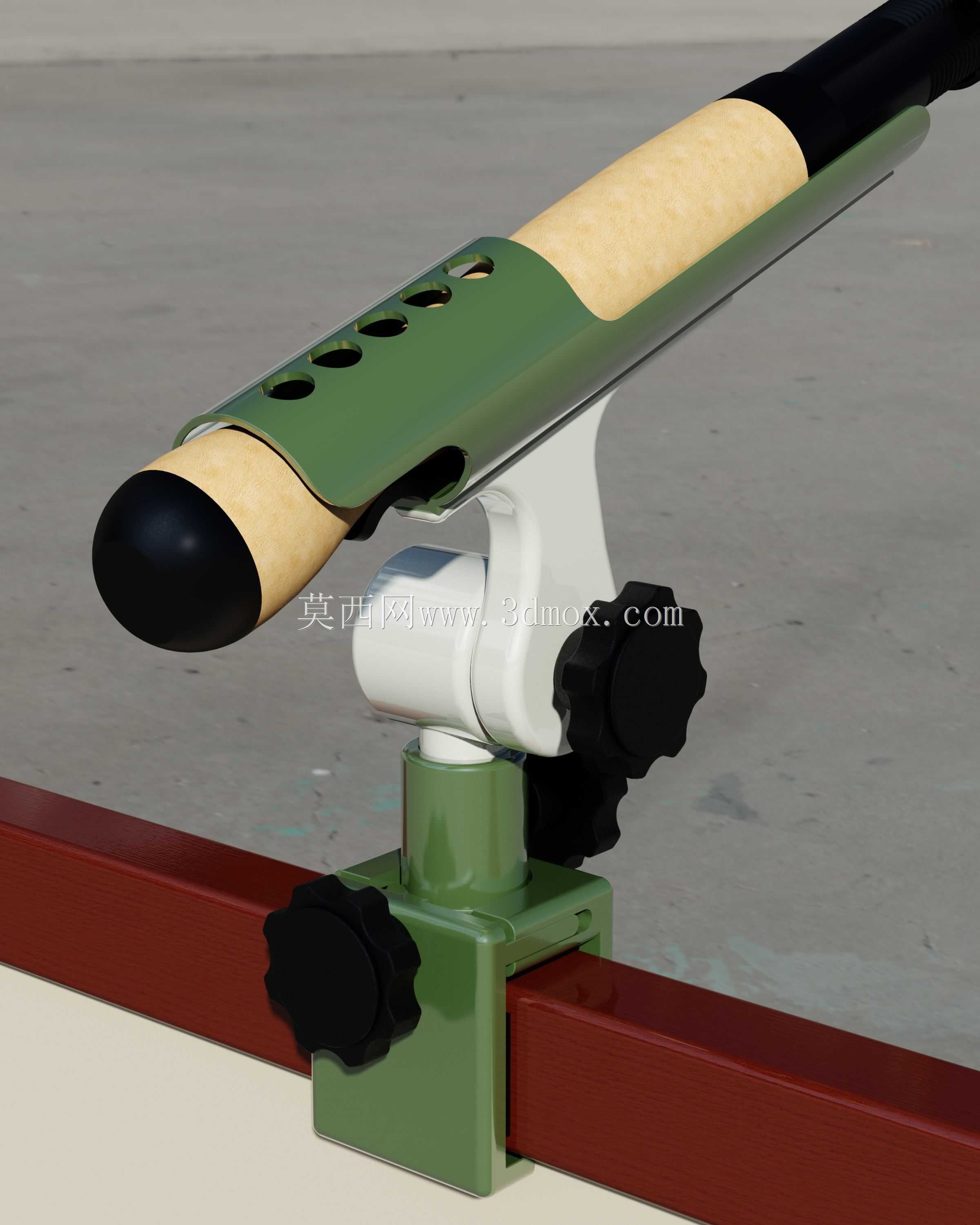

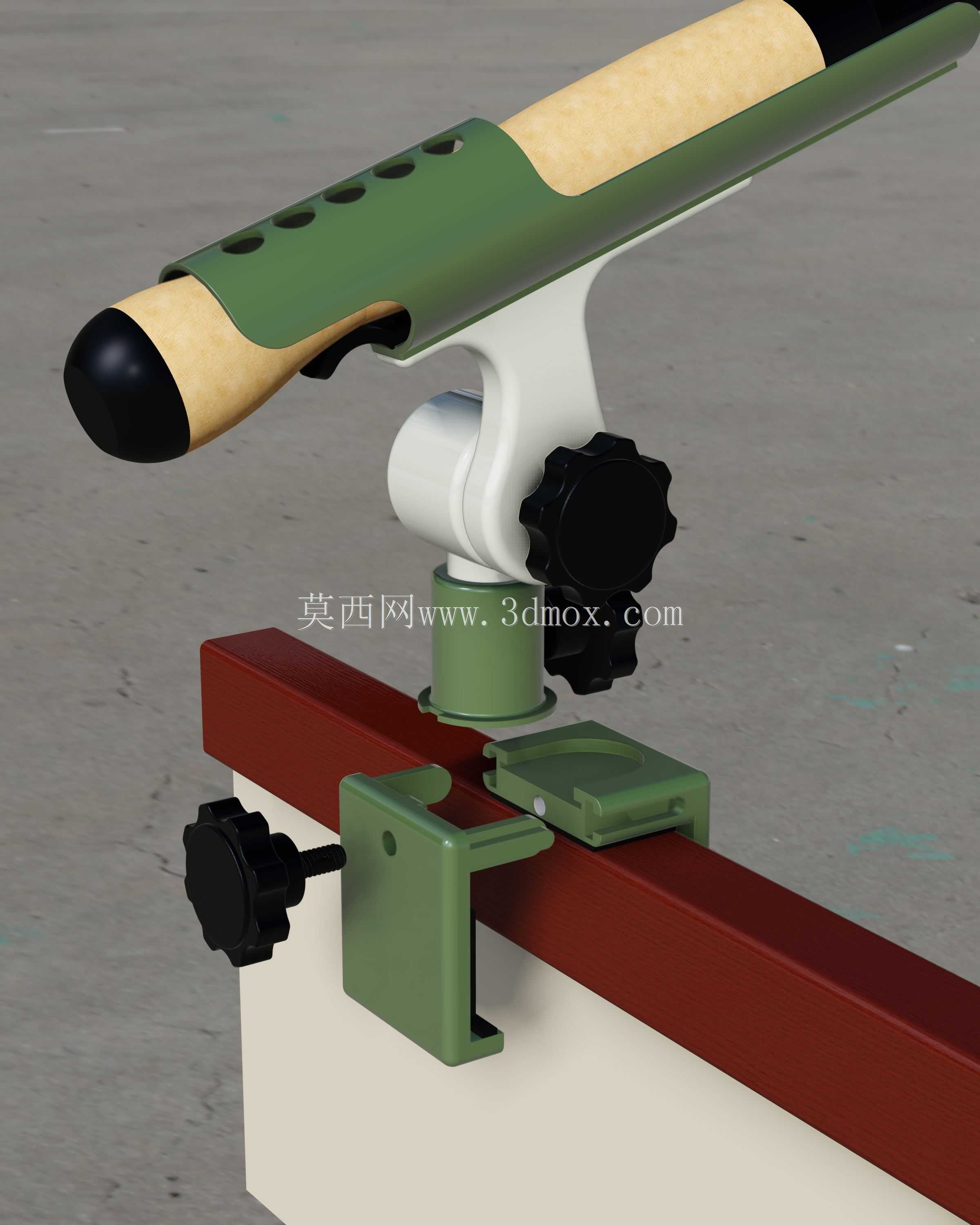

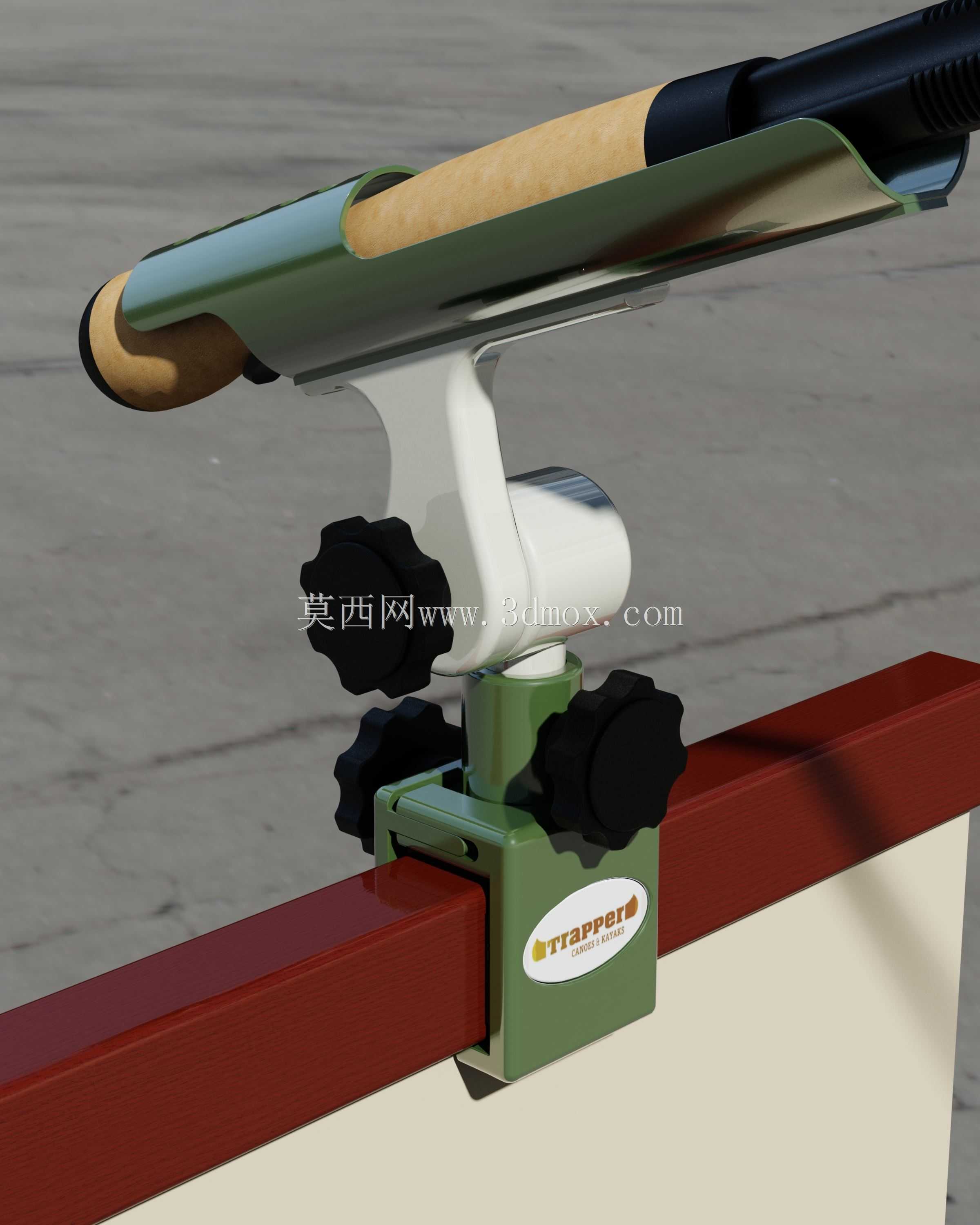

这款杆架主要适配独木舟水上作业场景，针对捕集器作业时的杆类工具固定需求设计，解决水上作业时手持工具稳定性差、长时间握持易疲劳的实际问题，可在船体行进、定点作业等不同工况下保持捕集器杆身的固定姿态，降低作业人员的操作负荷。从结构设计来看，整体采用夹装式安装逻辑，底部夹持模块通过带防滑齿的C型夹口配合双侧星形锁紧旋钮实现与船舷边梁的固定，夹口开度可适配常规独木舟舷边的矩形型材边框，安装时无需在船体上额外打孔，不会破坏船体原有结构，夹持接触面做了防滑纹理处理，可抵消水面颠簸带来的横向、纵向窜动，保证安装基座的稳定性。中部的万向调节关节采用球铰配合大尺寸星形锁紧旋钮的结构，可实现水平方向360度旋转、俯仰方向近90度的角度调整，松开旋钮时可快速调整杆身的朝向与倾斜角度，锁紧后关节处的阻尼结构可提供足够的锁止力，即使在水面波动带来的冲击载荷下也不会出现角度偏移，满足不同作业方位的捕集操作需求。上部的杆身固定座采用半包式承托结构，配合带缓冲的衬垫与锁紧压块，可适配一定直径范围内的圆杆类工具，固定座上预留的多组通孔可用于加装拓展配件，比如手机支架、手电筒支架等，满足作业时的照明、影像记录等附加需求，拓展了配件的使用场景。材质选型上优先考虑再生铝与工程塑料的组合，再生铝部件承担主要的结构载荷，保证整体的结构强度与抗冲击性能，工程塑料部件用于接触衬垫、旋钮等非主承力位置，降低整体重量的同时提升耐水耐腐蚀性能，适配水上高湿度、易溅水的使用环境，所有金属部件表面都做了喷塑处理，避免长期接触水汽出现锈蚀问题，延长配件的户外使用寿命。设计过程中充分考虑加工工艺的可行性，铝制部件采用压铸配合少量机加工的工艺即可成型，塑料部件采用注塑工艺批量生产，整体加工难度低，可有效控制生产成本，各部件之间采用标准紧固件连接，装配流程简单，后期维护更换配件也十分便捷，无需特殊工具即可完成拆装调整。在安装边界上，底部夹口的最大夹持厚度适配常规独木舟舷边的型材尺寸，安装后整体向外延伸的长度控制在合理范围内，不会影响船体的通行空间，也不会在划行时与船桨产生干涉，上部杆座的承托长度可保证杆身固定后不会出现悬臂过长导致的颤振问题，即使在捕集器作业时受到外力拉扯，也能保持稳定的固定状态。
