桌面式可调节显示器悬臂支架结构设计

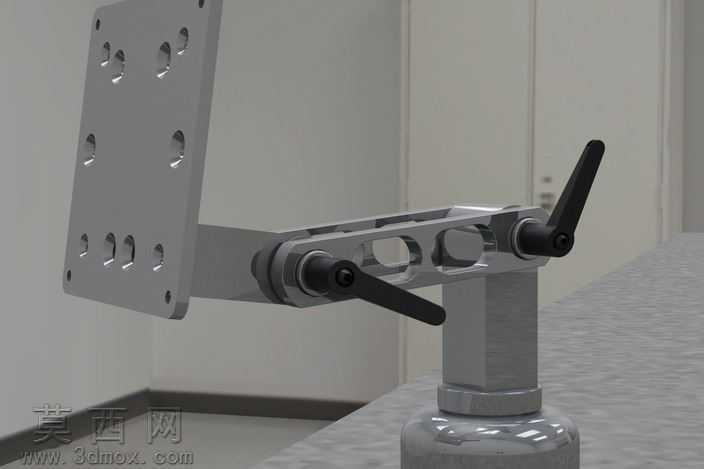

本作品为桌面安装式显示器悬臂支撑结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了干涉检查，确保各活动部件运动顺畅无卡滞。整体结构分为桌面固定底座、竖向支撑立柱、横向悬臂臂身、显示器安装背板、角度调节锁紧机构五个核心部分，底座采用加重式圆盘结构设计，建模时赋予其哑光金属镀铬材质，渲染后呈现出细腻的金属反光质感，能够保证支架搭载显示器后的整体稳定性，避免出现倾覆晃动的问题。竖向支撑立柱采用方形截面型材结构，表面做喷砂阳极氧化的金属材质设定，既保证结构强度，也兼顾外观的整洁质感，立柱与悬臂的连接部位设置了旋转轴结构，可实现悬臂水平方向360度的角度转动。横向悬臂臂身采用镂空减重设计，在不降低结构抗弯强度的前提下，通过去除非受力区域的材料来减轻整体自重，臂身的镂空孔位做了圆角过渡处理，避免应力集中问题，材质设定与立柱保持一致，渲染时添加了细微的金属拉丝纹理，提升整体的工业质感。显示器安装背板采用多孔位设计，预留了不同规格显示器的安装螺孔位置，能够适配多种孔距标准的显示设备，背板边缘做了倒角处理，避免安装时划伤设备或操作人员。两处调节位置均配备了黑色尼龙材质的蝶形锁紧手柄，手柄表面做防滑纹理处理，无需额外工具即可手动完成角度锁紧操作，建模时还原了手柄与转轴的螺纹连接结构，能够真实模拟拧紧锁紧的动作逻辑。渲染阶段采用工作室柔光环境，对金属材质的反射率、粗糙度参数做了反复调试，既还原金属部件的质感，也避免过度反光造成的结构细节丢失，整体结构设计兼顾了实用性与工业美感，可实现显示器高度、俯仰角度、水平位置的多维度调节，满足不同使用场景下的观看视角需求，所有连接部位的转轴都做了阻尼结构的细节设计，保证调节过程顺滑且能够稳定停留在任意调整位置。
