工业级法兰安装式机械锁具三维结构设计

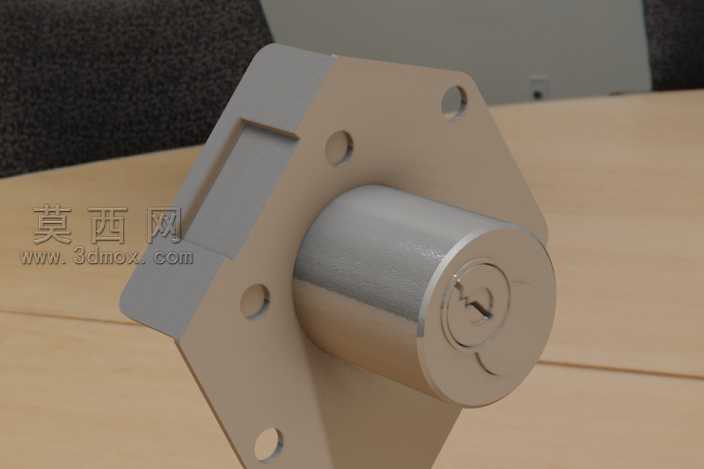

本作品为工业场景适配的法兰安装式机械锁三维模型，建模过程严格遵循机械锁具的实际生产尺寸规范，以参数化建模思路完成全结构搭建。首先从锁芯核心结构入手，精准还原弹子锁芯的内部卡位、钥匙插拔导槽、锁舌联动卡槽的细节尺寸，保证锁芯转动行程与实际锁具的开锁逻辑完全匹配，锁芯外圆与锁体套筒的配合间隙控制在合理公差范围内，还原真实装配的滑动配合精度。法兰安装座部分采用带圆角的菱形安装板结构，均匀布置四个沉头安装孔，孔位间距、沉头深度均按照标准五金安装规范设定，安装板与锁体套筒的衔接处做了平滑过渡的加强结构，既保证安装后的结构强度，也还原了实际压铸生产的工艺圆角特征，避免建模中出现不符合生产逻辑的尖锐直角。锁体套筒部分采用阶梯轴式结构，前端与锁芯配合的内孔做了定位台阶，后端预留锁舌联动机构的安装空腔，套筒外表面做了细腻的金属切削纹理还原，模拟实际金属车削加工的表面质感。材质渲染阶段，锁芯外露端面采用亮面镀铬金属材质，调整反射参数还原镀铬层的高反光、轻微环境映射的视觉效果，法兰安装座采用哑光喷塑浅灰色金属材质，模拟工业锁具常用的表面处理工艺，锁体套筒采用拉丝不锈钢材质，添加细微的周向拉丝纹理，区分不同部件的材质差异，提升渲染的真实感。设计过程中充分考虑锁具的实际安装场景，法兰板的厚度、安装孔的孔径均适配常见的门窗、机柜门板厚度，锁芯的外露长度符合常规门板安装后的突出尺寸要求，整体结构无冗余设计，所有特征均服务于锁具的安装固定、开锁闭锁的核心功能，模型各部件可独立拆分，能够直观展示锁具的装配关系与内部联动逻辑，可用于锁具结构教学、五金产品展示、工业机柜配套设计参考等场景。
