隐蔽式32毫米内陷柜门铰链结构设计

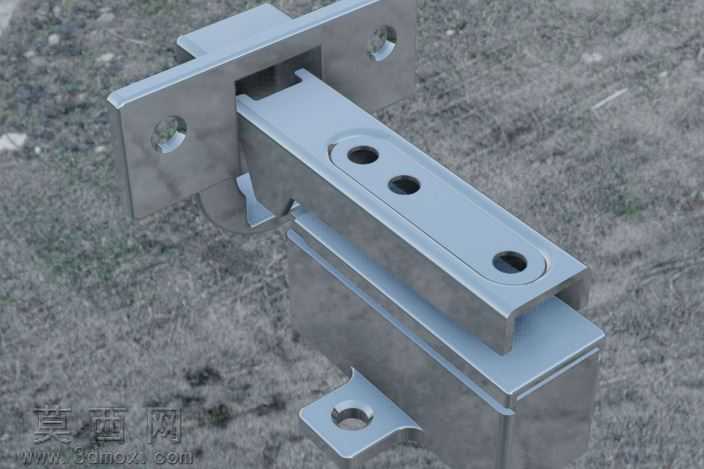

本作品为隐蔽式32毫米规格内陷铰链的三维建模设计，建模过程中严格遵循五金连接件的实际生产装配逻辑，先通过基准面定位确定铰链的安装基准，分别绘制固定座、活动铰接臂、内嵌调节座三个核心部件的草绘截面，采用拉伸、切除、倒角等基础建模命令完成单个零件的实体构建，对铰接位置的转轴孔做了同轴度公差预留，保证活动部件转动时无卡滞。材质设置上选用冷轧钢作为基础材质，调整金属材质的粗糙度、反射率参数，模拟真实五金件的哑光镀锌表面质感，渲染阶段采用45度侧光打光，突出铰链各部件的棱角结构与装配缝隙，还原金属零件的真实光影效果。结构设计上采用内陷式安装逻辑，固定座预留两个沉头安装孔用于与柜体侧板固定，活动臂设置三个调节孔位，可适配安装时的前后位置微调，铰接位置采用隐藏式转轴设计，安装完成后铰链整体嵌入板材内部，柜门关闭时外部无外露五金件，兼顾连接功能与外观整洁性。设计过程中充分考虑铰链的开合行程，模拟柜门0到90度的开合转动过程，验证各部件在转动全程无干涉，同时对承重部位做了加厚处理，保证日常使用的结构强度，整体建模尺寸精准，各零件之间的装配间隙控制在合理范围，可直接用于五金产品的结构验证、安装演示以及生产开模前的尺寸校核，还原了隐蔽式内陷铰链的真实结构与功能特性。
