墙装可调节监视器支撑臂结构设计

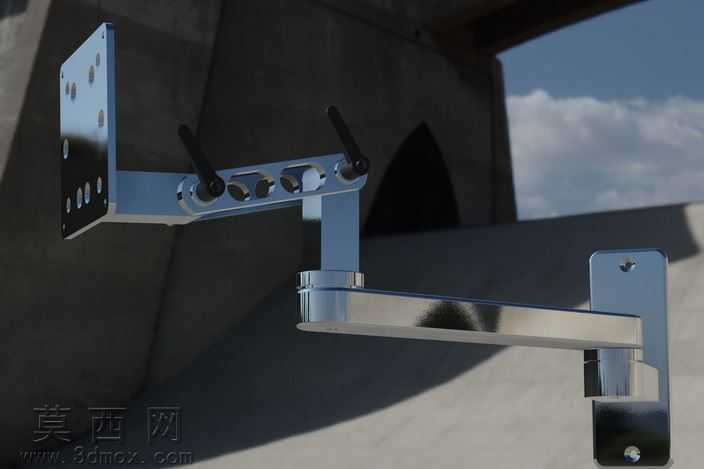

本作品为墙装式监视器支撑臂三维建模作品，建模过程中首先基于壁挂安装场景的使用需求梳理整体结构逻辑，将支撑臂拆分为墙面固定基座、水平旋转连接座、多段支撑臂杆、角度调节锁紧机构、设备安装挂板五个核心功能模块，在三维软件中逐一对各零件进行参数化建模，确保各部件的装配公差符合实际五金加工的精度要求。材质设定上，整体支撑臂主体采用拉丝不锈钢材质，在材质编辑器中调整金属粗糙度参数至0.15左右，添加细微的横向拉丝纹理贴图，还原金属构件的真实质感；调节旋钮部分采用哑光黑色工程塑料材质，适当提高材质的漫反射强度，与金属臂身形成清晰的材质区分；墙面固定基座的底部添加防滑橡胶垫材质，降低金属与墙面接触的磨损风险。结构设计上，支撑臂设置两处可旋转调节关节，第一处关节位于墙面基座与第一段臂身的连接位置，可实现水平方向360度的旋转调节，第二处关节位于两段臂身的衔接位置，搭配带防滑齿的锁紧旋钮，可实现垂直方向-45度到+90度的俯仰角度调节，同时臂身预留多组减重孔位，在保证整体结构强度的前提下降低支架自重，设备安装挂板设置多组不同间距的安装孔位，可适配不同尺寸规格的监视器安装需求。渲染阶段采用三点布光方案，主光源模拟室外自然光从侧上方照射，突出金属臂身的反光质感与结构轮廓，辅光源从正面补光消除结构暗部的死黑区域，添加环境光遮蔽效果强化各部件衔接位置的结构层次感，背景采用混凝土墙面场景，还原支架实际安装使用的真实环境，最终渲染效果清晰展现支撑臂的整体结构、调节逻辑与材质质感，可直接用于五金支架产品的结构验证、展示演示与加工参考。
