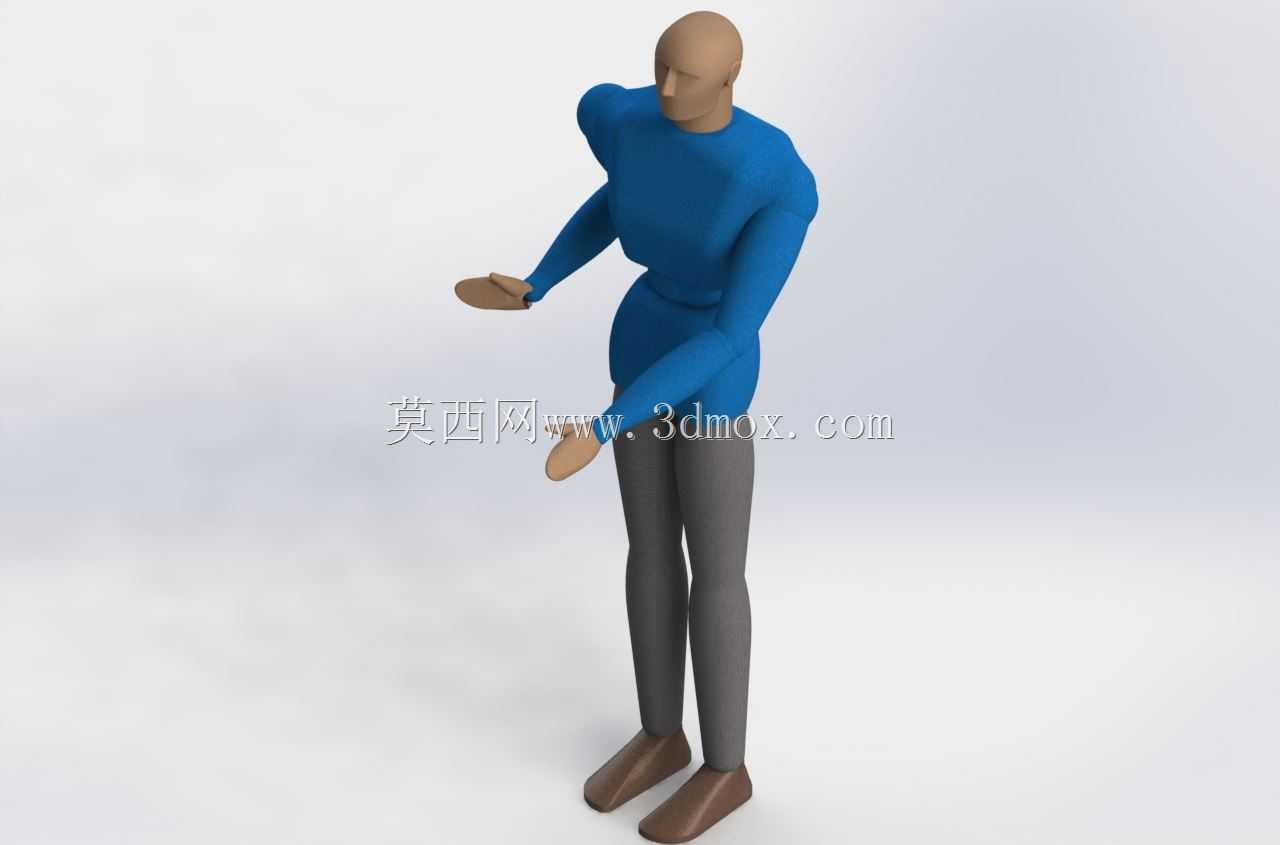

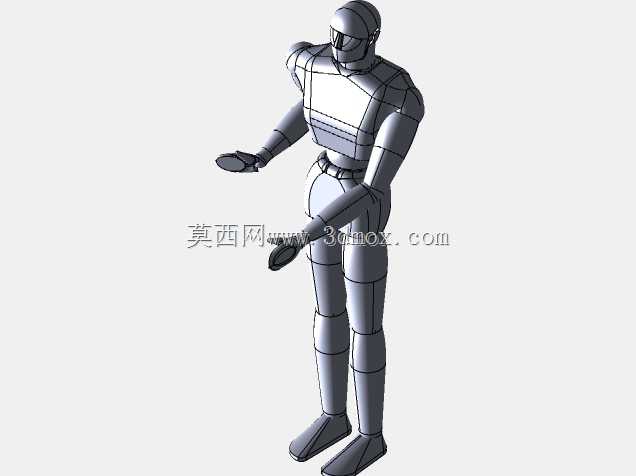

多关节可动铰接人体姿态仿真模型

这款铰接人体模型主要用于人机工程验证场景，在生产线工位布局、操作空间校核、设备操作可达性分析等环节都能发挥实际作用，结构设计阶段可以借助该模型模拟操作人员的肢体活动范围，提前规避操作空间不足、肢体干涉等实际生产中容易出现的问题。模型采用多段铰接结构设计，躯干、肩、肘、腕、髋、膝、踝等主要活动关节都预留了转动自由度，能够模拟人体日常作业中的大部分常规姿态，从站立操作、俯身取件到手臂伸展操作设备的姿态都可以通过调整关节角度实现，不需要额外拆分零件就能完成姿态调整，适配不同场景的仿真验证需求。设计过程中参考了成年人体的常规肢体比例，各段肢体的长度比例符合通用人体尺寸标准，在进行工位设计时可以直接套用模型的活动边界来划定操作区域，不需要额外进行比例换算。关节部位采用铰接式连接结构，转动阻尼设置在合理区间，调整到目标姿态后可以保持姿态稳定，不会因为自重出现关节下垂、姿态偏移的问题，能够满足仿真展示、空间校核过程中的姿态固定需求。模型的外形轮廓做了简化处理，没有冗余的曲面细节，在进行装配干涉检查时可以快速计算肢体与周边设备的最小间隙，不会因为细碎的外形特征导致计算量冗余，同时肢体的外轮廓尺寸符合常规人体的穿戴边界，模拟作业人员穿着工装、工作鞋的状态下的实际占用空间，校核结果更贴近真实生产场景。在安装边界上，模型采用站立式支撑结构，足底为平面接触设计，放置在水平工作台面或者虚拟工位地面上时不需要额外的固定结构就能保持稳定，整体占用的投影面积符合成年人体站立时的常规占地范围，在进行生产线布局仿真时可以直接将模型放置在对应工位位置，模拟操作人员作业时的空间占用情况，为工位间距设置、物料摆放位置规划、操作手柄高度设计提供直观的参考依据。肩肘关节的活动范围覆盖了上肢常规操作的角度区间，能够模拟手臂前伸、侧展、弯曲等操作动作，在验证设备操作面板布局、工具悬挂位置时，可以通过调整上肢关节角度，判断操作人员是否能够在不挪动脚步的情况下完成操作，减少后续工位调整的返工成本。下肢关节的活动范围可以满足站立、微蹲、小幅迈步等姿态的模拟，适配不同高度作业面的操作姿态验证需求，比如低位装配工位、高位检修工位的作业姿态模拟，都可以通过调整下肢关节角度来还原真实作业状态。
