MicrobitV2树脂外壳结构设计

　　这款树脂材质的壳体结构，主要面向Microbit V2开发板的嵌入式搭载场景做适配设计，日常应用覆盖中小学编程教育教具封装、小型物联网终端节点防护、创客DIY项目的外层承载等多个实际工况。从实际使用需求出发，壳体的核心功能是为内部的电路板提供物理防护，隔绝日常使用中的灰尘、轻微磕碰以及少量溅水，同时预留出开发板外接引脚、按键、USB接口的对位空间，避免外壳干涉板载元件的正常使用。设计过程中优先考虑了树脂3D打印的成型特性，整体采用无倒扣的分体式结构，上下壳体通过侧边的定位柱与卡扣实现配合，不需要额外加装螺丝即可完成组装，既降低了打印后的后处理工作量，也方便后期拆开壳体对内部开发板进行程序烧录、接线调整等操作。

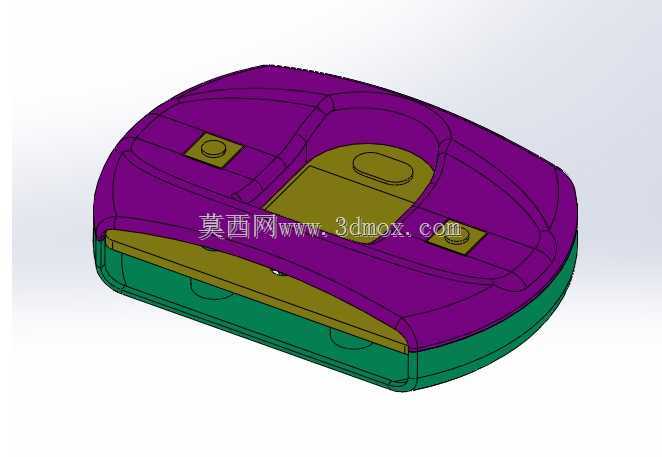

　　壳体上表面设置的两处凸起定位台，是对应开发板上的板载按键与LED矩阵区域做的让位设计，凸起高度刚好覆盖元件顶端0.2mm的间隙，既可以避免按压按键时壳体出现下陷干涉，也能防止外部尖锐物体直接戳碰到板载元件造成损坏。底部的绿色结构部分为下壳体，边缘做了1.5mm的圆角过渡，避免树脂打印后出现锐边割手的问题，同时下壳体内侧设置了四个高度为2mm的支撑柱，支撑柱顶端预留0.1mm的安装间隙，开发板放置在支撑柱上不会直接贴紧壳体内壁，预留的空隙可以为板载电源芯片提供自然散热的空气流通通道，避免长时间运行时热量堆积在壳体内部。

　　外形尺寸方面，整体轮廓完全贴合Microbit V2开发板的外边界，长宽方向单边预留0.3mm的装配公差，适配FDM以及光固化树脂打印的精度误差，不会出现打印后壳体卡滞或者间隙过大松动的问题；壳体总高度控制在12mm以内，安装时不需要额外占用过多的堆叠空间，可以直接嵌入到小型创客作品的结构内部，比如智能小车的主控舱、环境监测节点的外壳内部，不会和周边的舵机、传感器、电池等部件产生安装干涉。设计时特意将壳体的分模线设置在侧边中部位置，上下壳的配合面做了0.15mm的止口结构，扣合后可以避免日常使用中上下壳出现错位滑脱，同时止口结构也能提升壳体的整体结构强度，减少树脂材质受温度影响出现的轻微形变带来的配合问题。

　　上表面的橄榄绿色区域为透明视窗预留位，采用下沉0.5mm的台阶设计，后期可以粘贴透明亚克力片或者直接采用半透明树脂打印该区域，不用拆开壳体就可以直接观察到板载LED矩阵的显示内容，适配教学演示、状态提示等使用场景。壳体侧边没有设置多余的走线槽，而是在对应开发板引脚排母的位置预留了通槽，外接杜邦线、传感器接线可以直接从通槽位置引出，不需要额外在壳体上开孔，适配不同项目的外接接线需求，避免固定开孔位置无法适配多样化接线的问题。从结构强度角度考虑，壳体壁厚统一设置为1.8mm，这个厚度既可以保证树脂打印后的壳体具备足够的抗冲击能力，日常轻微掉落、挤压不会出现开裂，也不会因为壁厚过大导致打印时间过长、材料浪费的问题。内侧的支撑柱与壳体内壁之间设置了均匀的加强筋，加强筋厚度为1.2mm，避免支撑柱受按压出现断裂的问题，同时加强筋也可以提升壳体整体的抗形变能力，长时间使用不会出现壳体翘曲的情况。针对树脂材质的打印特性，所有的内角位置都做了R0.5mm的圆角处理，避免光固化打印时出现应力集中导致的层间开裂，也减少FDM打印时的悬垂面支撑需求，打印时不需要添加过多的支撑结构，打印完成后只需要简单去除少量支撑毛刺就可以直接组装使用。
