斜口式钣金接料溜槽结构设计

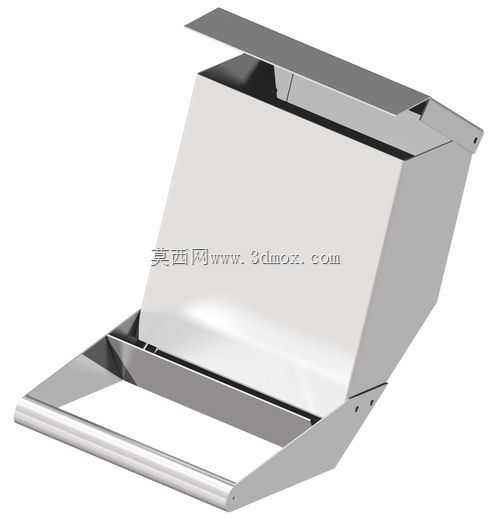

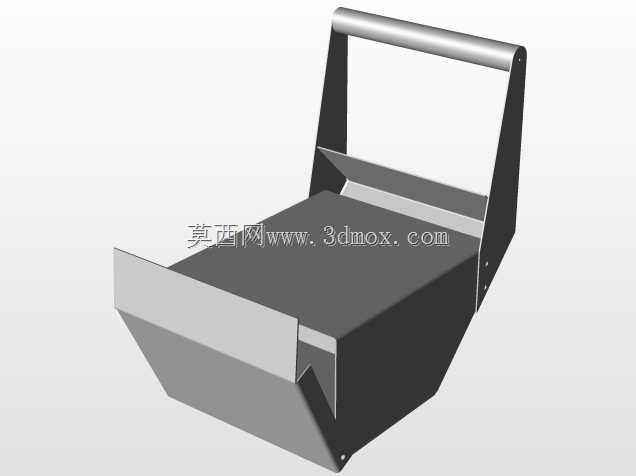

该斜口式钣金接料溜槽多用于生产线末端的工件导料、边角料收集场景，在冲压生产线、机加工工位、包装分拣线中都能见到这类构件的身影，核心作用是承接上游工位输出的工件或废料，依靠自身倾斜的导向面让物料顺滑滑落至指定收集容器或下一工序接驳位，避免物料散落、磕碰损伤。从结构设计来看，整体采用薄不锈钢板折弯成型，没有多余的冗余结构，上沿设置外翻的安装折边，可直接通过螺栓固定在设备出料口的机架端面，安装时不需要额外制作复杂的转接支架，折边处预留的安装孔位适配多数常规设备的出料口法兰尺寸，现场安装时仅需匹配孔位锁紧即可，能大幅缩短现场装配的调整时间。溜槽的倾斜角度经过反复校核，既保证物料依靠自重就能顺畅下滑，不会在槽内出现卡滞、堆积的情况，又控制了整体的外伸长度，避免占用过多工位周边的操作空间，槽体两侧设置加高的挡边，能防止物料在滑落过程中从侧边溅出，尤其适合承接小型冲压件、金属边角料、颗粒状包装物料这类容易弹跳散落的物料。槽体底部的圆弧过渡设计是整个结构的细节亮点，区别于传统直角折弯的槽底，圆弧过渡能减少物料滑落时的阻力，对于表面精度要求较高的工件，还能避免工件与槽体直角棱边磕碰产生划痕、压伤，同时圆弧结构也能提升钣金槽体的整体结构刚度，减少薄板材长期受物料冲击产生的变形量。上盖部分采用可翻转的铰接结构，日常生产时盖合可以阻挡粉尘外溢、防止物料飞溅伤人，需要清理槽内卡滞物料或者做日常维护时，可直接翻开上盖操作，不需要拆卸整个溜槽，维护便捷性较好。从安装边界来看，该溜槽的进料口宽度适配多数中小型冲压设备、输送线的出料口宽度，整体深度控制在合理范围，不会干涉工位操作人员的正常作业动作，槽体出料口的高度可根据现场收集容器的高度做小幅调整，适配不同规格的物料周转箱。整个构件全部采用钣金折弯、焊接工艺成型，没有复杂的机加工工序，加工成本低，生产周期短，表面经过拉丝处理后不易积灰，日常清理仅需擦拭即可，在各类制造业生产工位的物料导送环节都有较高的适配性。
