双管程列管式换热设备结构设计

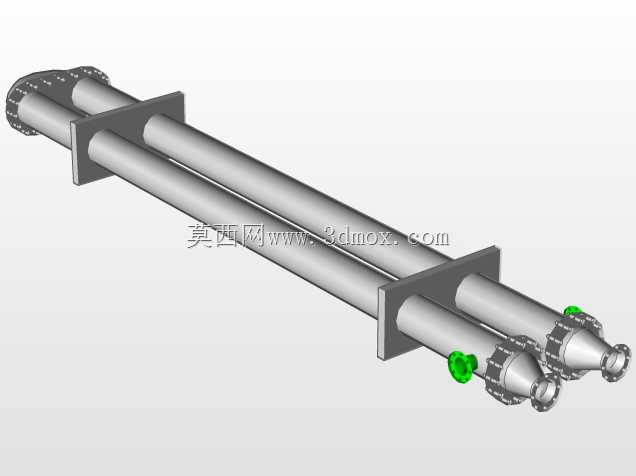

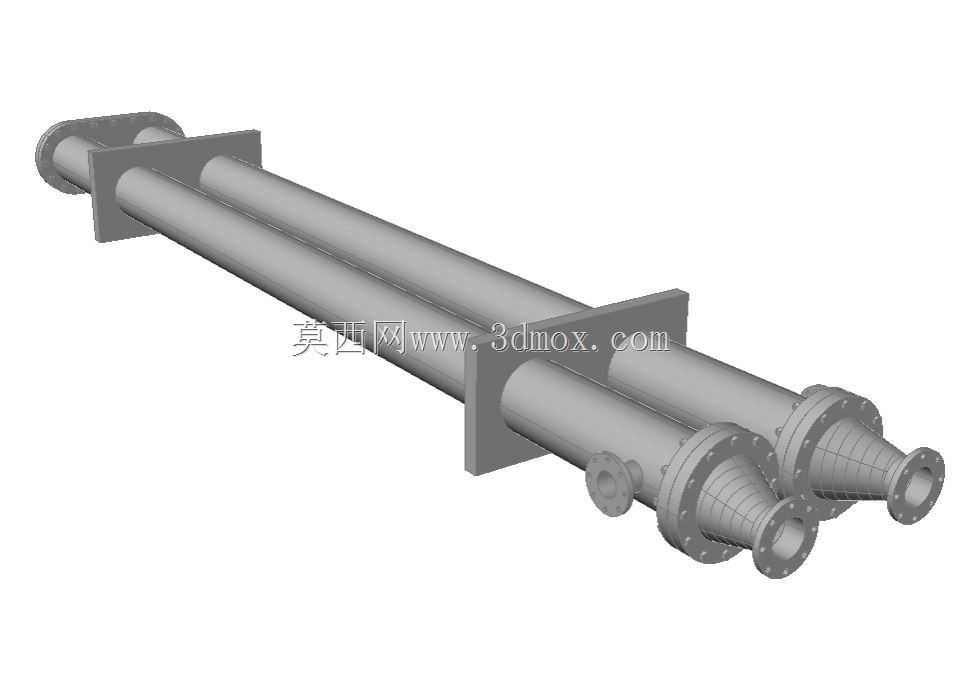

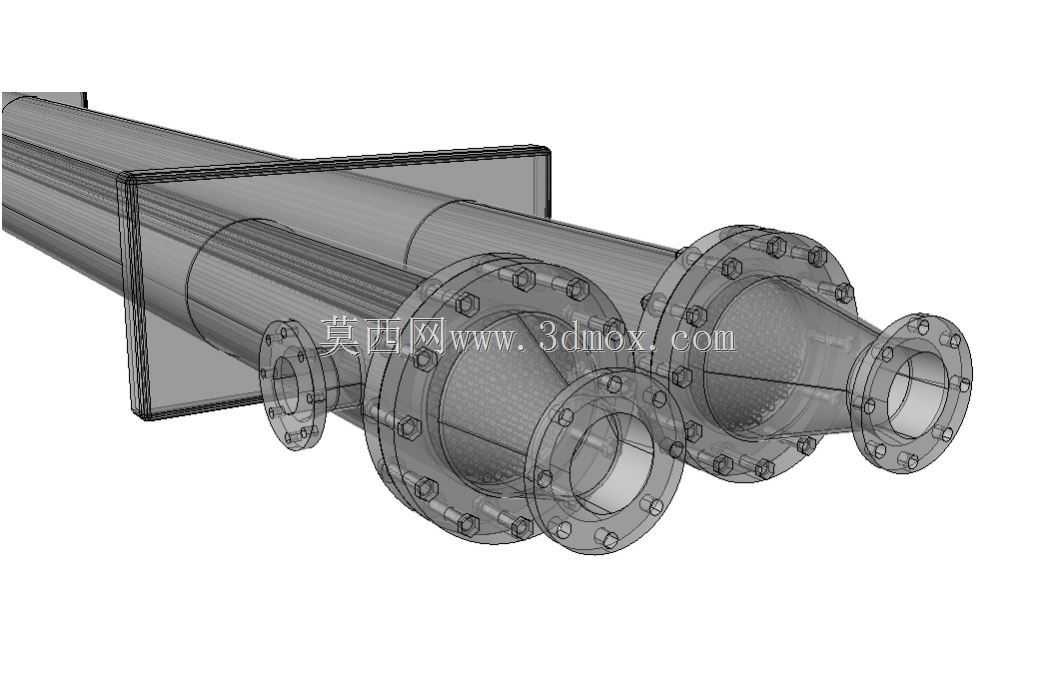

这款双管并联结构的管壳式换热设备，主要面向化工、暖通、食品加工等领域的液-液、气-液换热工况使用，可实现两种不同温度介质之间的热量传递，满足工艺环节中的介质升温、降温、冷凝、余热回收等实际需求。从结构设计来看，采用双管束平行排布的形式，相比同规格单管换热器，在相同安装空间内可提升近一倍的换热面积，同时兼顾了管程、壳程介质的流速控制，避免流速过低导致的换热效率下降，也能减少流速过高带来的管壁冲蚀问题。设备两端采用锥形变径管箱结构，这种设计可以让进入管束的介质分布更均匀，减少管程入口处的介质偏流、死区问题，降低局部结垢的概率，延长设备连续运行周期。管板与管束的连接采用常规焊接加胀接的组合工艺思路，既保证连接强度，也能避免不同介质之间的串漏问题，中间设置的多块折流支撑板，一方面可以对长管束起到支撑作用，避免管束运行过程中出现振动变形，另一方面可以引导壳程介质呈折线流动，提升壳程介质的湍流程度，强化整体传热效果。安装边界方面，设备两端的法兰接口采用标准管法兰设计，可直接与现场工艺管线对接，中间的安装支座预留了螺栓固定孔位，安装时需要预留足够的抽芯空间，方便后期检修时抽出管束清理结垢、更换损坏管件。设计过程中针对早期结构存在的介质分布不均、管束支撑不足的缺陷做了优化调整，调整了折流板的间距与开孔位置，修正了管箱入口处的导流角度，让介质在进入管束前就完成稳流，减少入口端的冲蚀磨损。整体外形为长条形卧式结构，平行双管的布局可以降低单根设备的长度尺寸，适配安装空间受限的现场工况，设备所有外接接口的位置都做了同轴度校验，避免现场安装时出现对接错位的问题。从实际使用角度，这类结构的换热设备适合处理流量较大、温差适中的换热工况，相比单管大直径换热器，双管结构的承压能力更优，管壁厚度可以控制在合理范围内，降低设备整体自重，也减少了材料成本投入。建模过程中对所有密封面、连接法兰的尺寸都做了参数化处理，可根据实际工况的压力、温度参数快速调整法兰压力等级、管束长度、折流板数量等关键尺寸，方便后续做系列化衍生设计。
