立式燃烧器对流管组式油温提升辐射炉

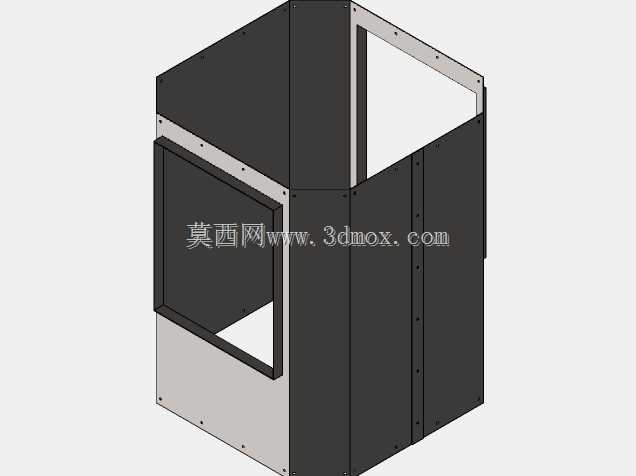

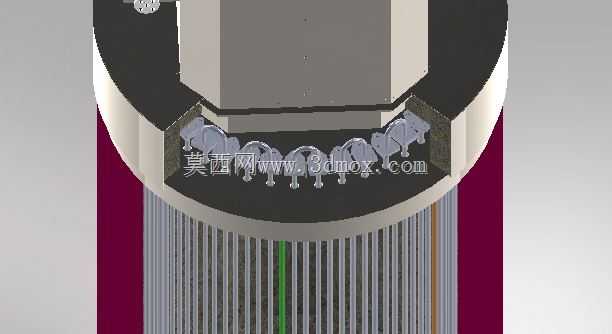

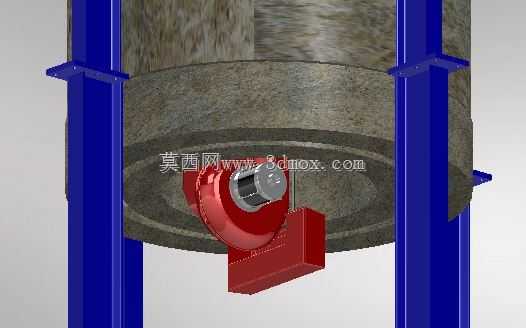

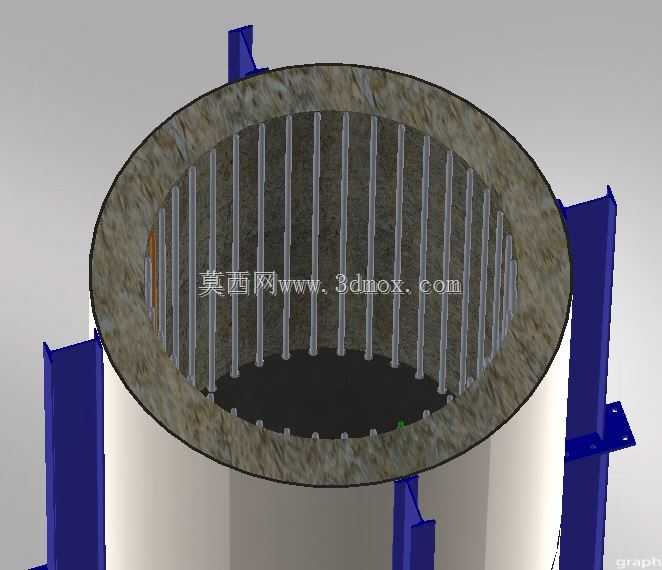

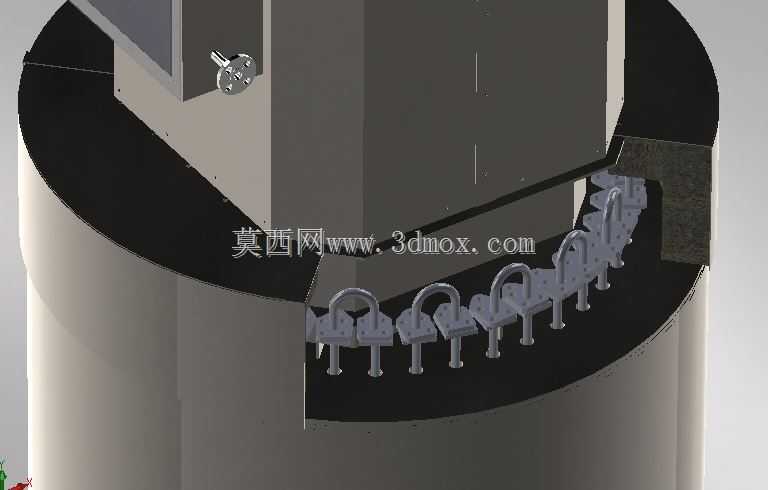

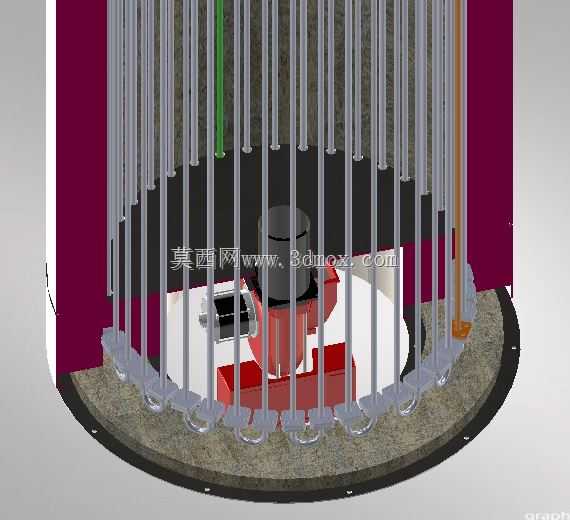

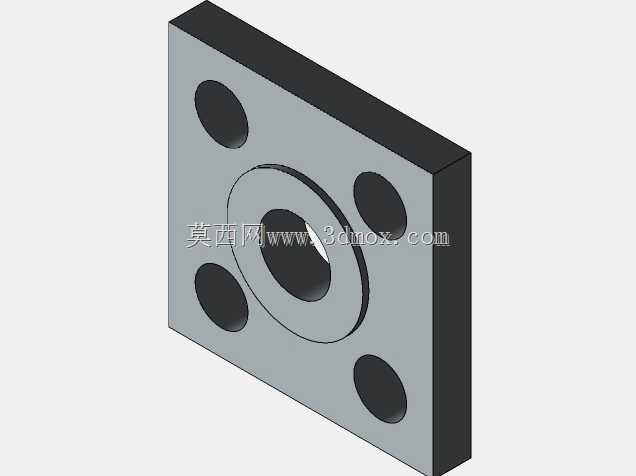

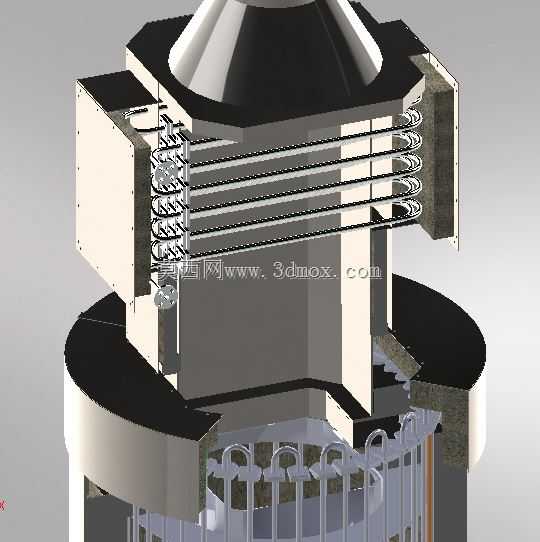

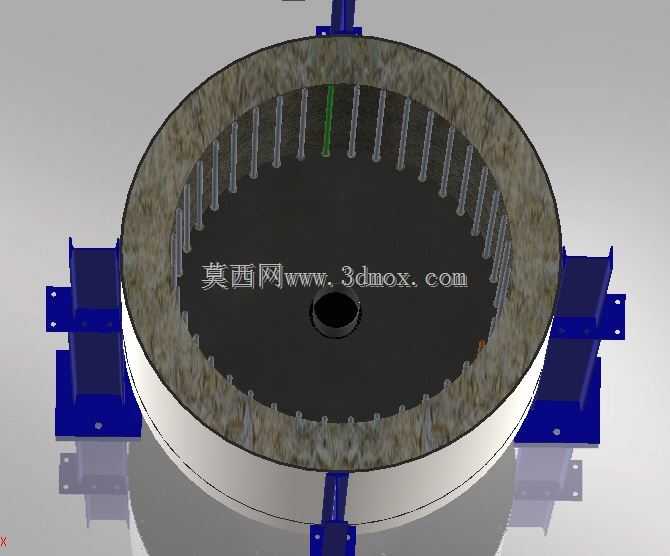

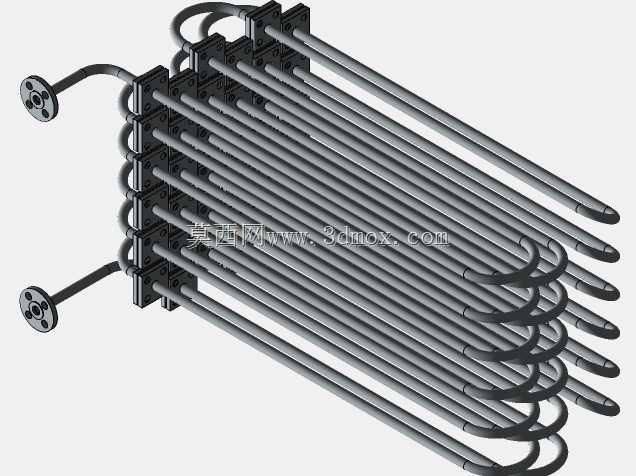

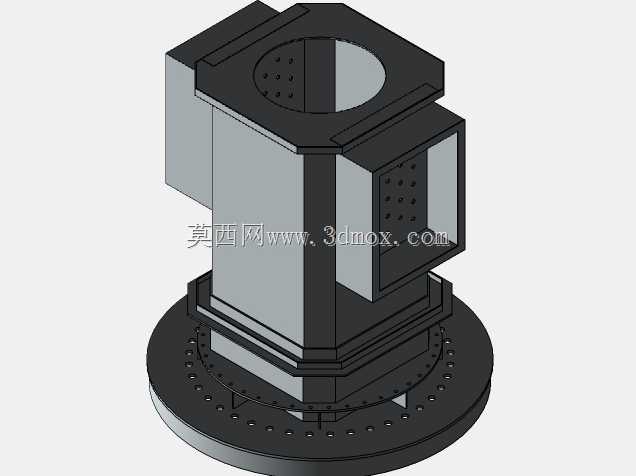

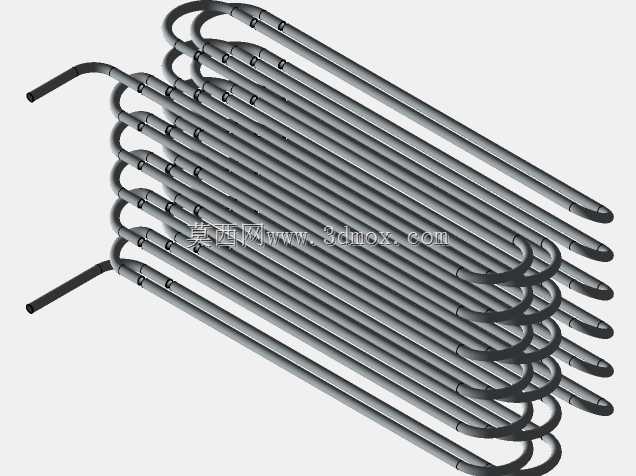

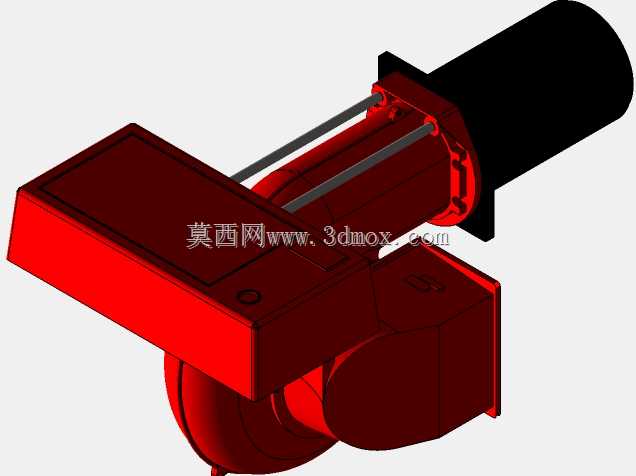

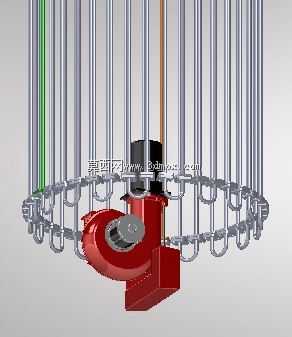

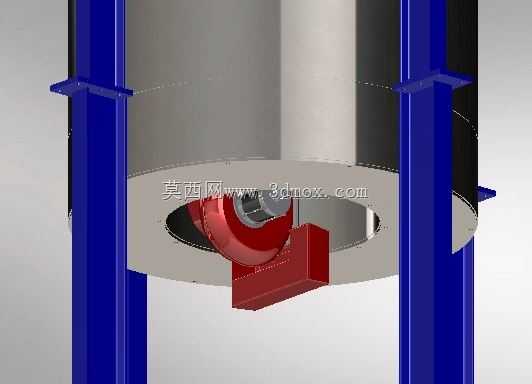

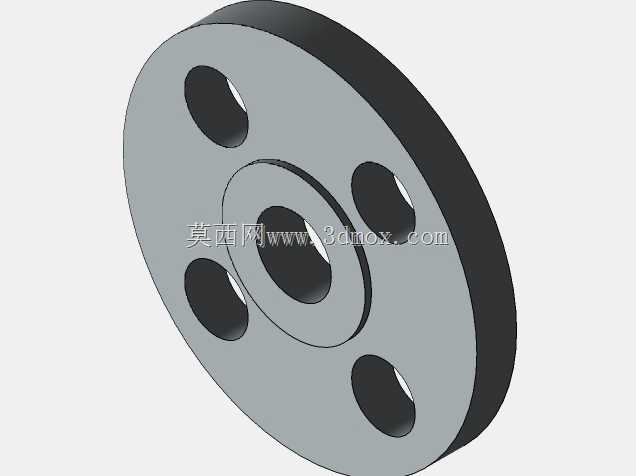

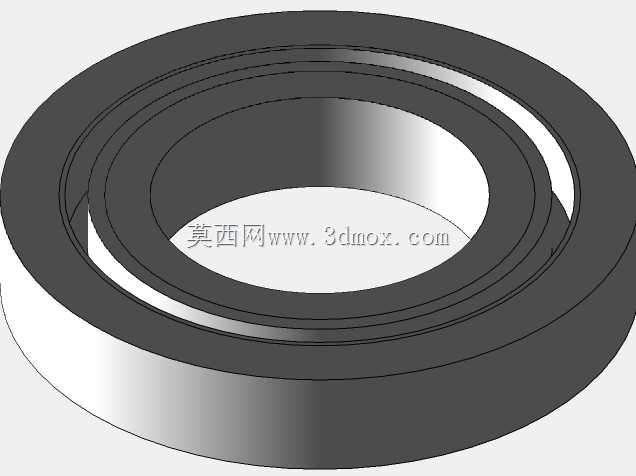

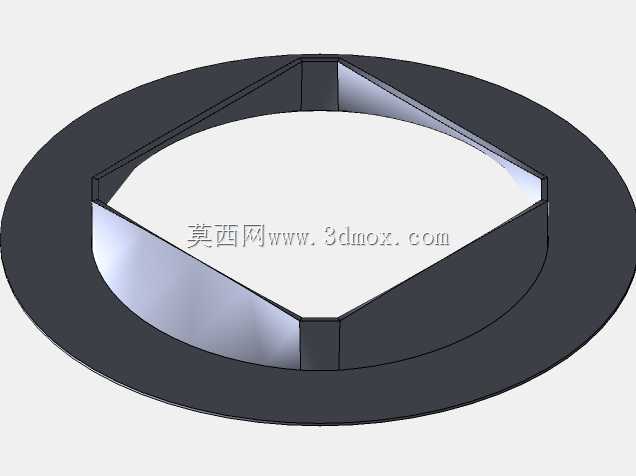

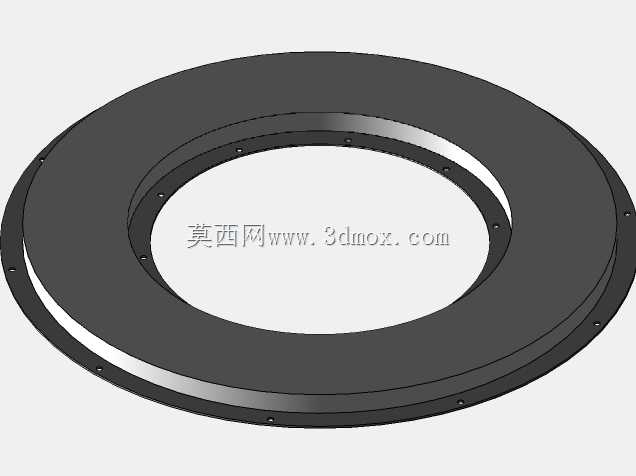

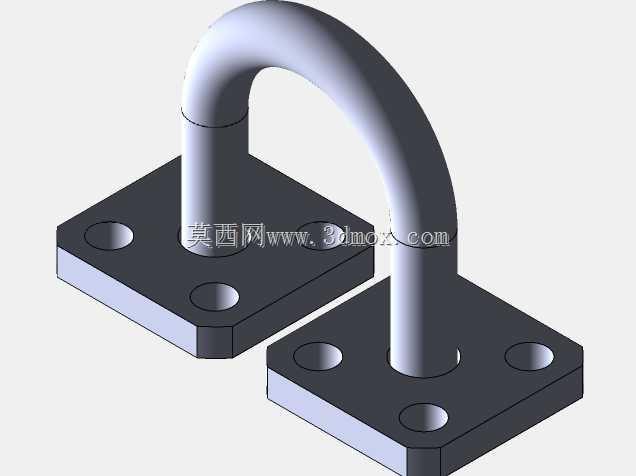

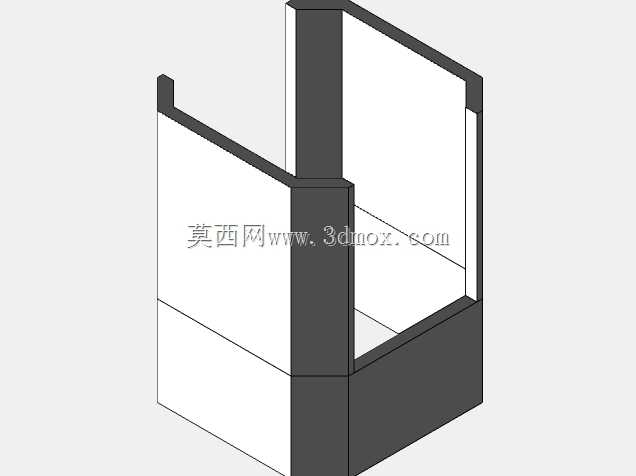

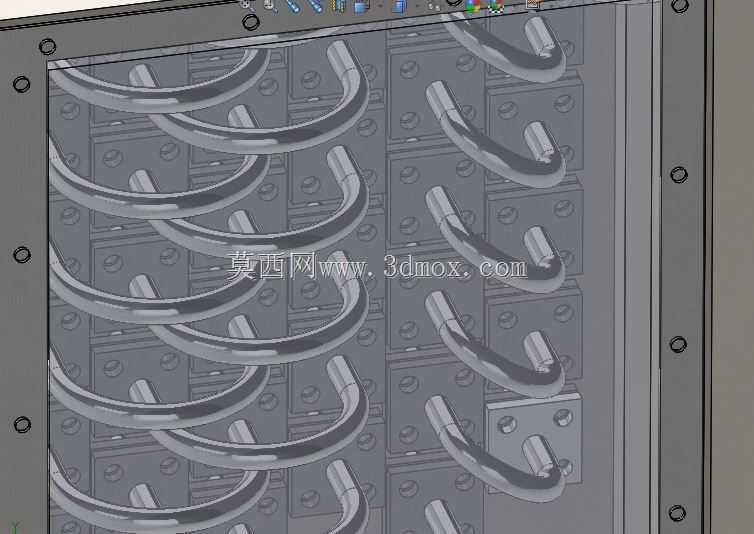

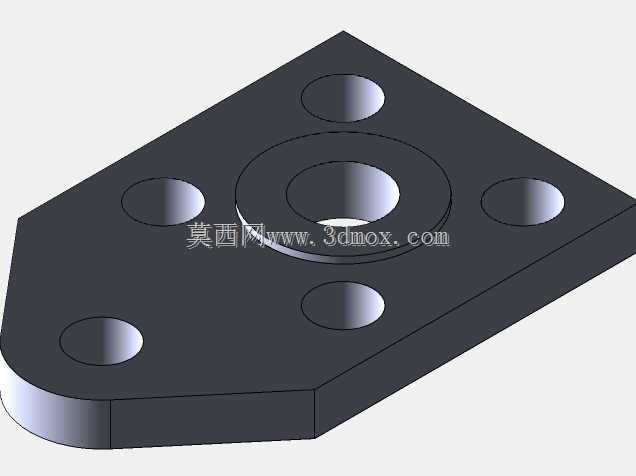

在石油炼化、导热油供热、化工物料预热这类需要稳定高温热源的工业场景中，这类带立式燃烧器与对流管组的辐射炉，是直接接触式换热升温的核心承载设备，区别于普通间接换热的锅炉结构，它的辐射段直接承接燃烧产生的高温烟气辐射热，再通过尾部对流段回收烟气余温，整体热效率比纯辐射式炉型高出15%以上，能在较低的燃料消耗下快速将导热油或工艺用油加热到设定工艺温度。从结构设计逻辑来看，立式燃烧器采用下置式安装布局，燃烧火焰沿炉体轴向向上延伸，刚好覆盖辐射段内的环形排布受热管，避免火焰直接冲刷管壁造成局部过热结焦，四根蓝色支撑立柱沿炉体周向均匀分布，既承担炉体整体的承重载荷，也预留了侧面检修操作的通行空间，安装时需要注意立柱底部的预埋板水平度误差不能超过千分之二，否则长期高温运行下会出现炉体倾斜、管组受力不均的隐患。炉体中部的环形管板是固定辐射段管束的核心承载件，所有受热管穿过管板后采用焊接密封，避免烟气串流到对流段造成热损失，下置的红色燃烧器接口采用法兰连接结构，方便后期拆装维护燃烧器喷嘴，接口的安装高度距离地面预留了1.2米的操作空间，不需要额外搭建操作平台就能完成日常的喷嘴清理、点火电极调试工作。对流管组布置在辐射段上方的烟气出口区域，管内走待加热的油介质，管外横向冲刷的是辐射段排出的高温烟气，通过错列排布的管排结构最大化提升对流换热系数，设计时需要控制烟气流速在8-12m/s区间，流速过低会造成管表面积灰影响换热效率，流速过高则会带来过大的烟气阻力，增加引风机的运行功耗。整体设备的安装边界需要考虑周边预留至少1.5米的检修通道，炉体顶部的烟气出口需要对接后续的烟道或者余热回收装置，底部的排污口要接入厂区的污油收集系统，避免检修时的残油污染现场。在进行三维建模时，需要重点核对管束的排布间距、支撑立柱的安装定位尺寸、燃烧器接口的法兰规格，这些参数直接决定了后期现场安装的适配性，尤其是辐射段内的管排与火焰中心的距离，要严格符合热力计算的结果，距离过近会导致管壁超温氧化，距离过远则会降低辐射换热的效率，造成燃料浪费。
