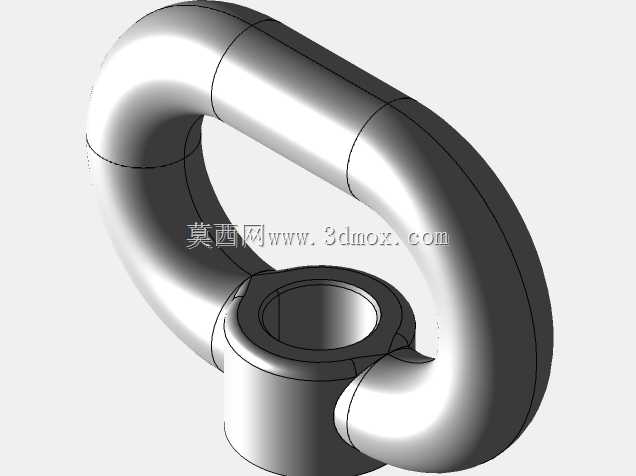

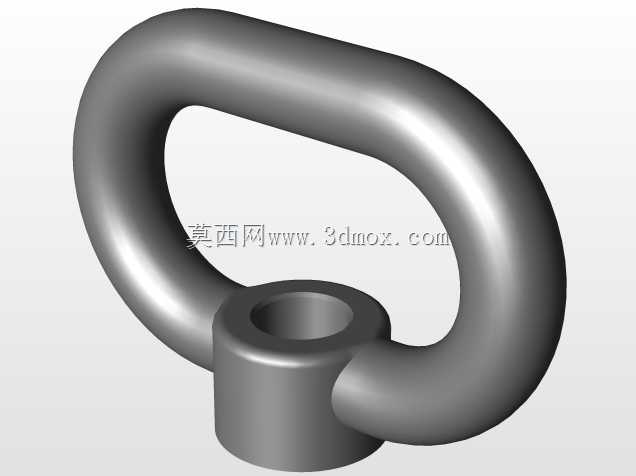

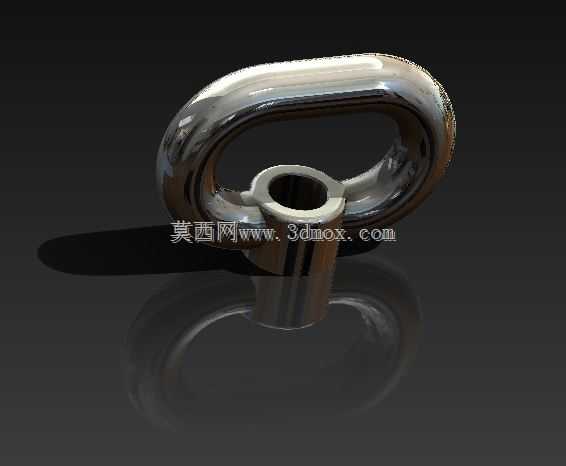

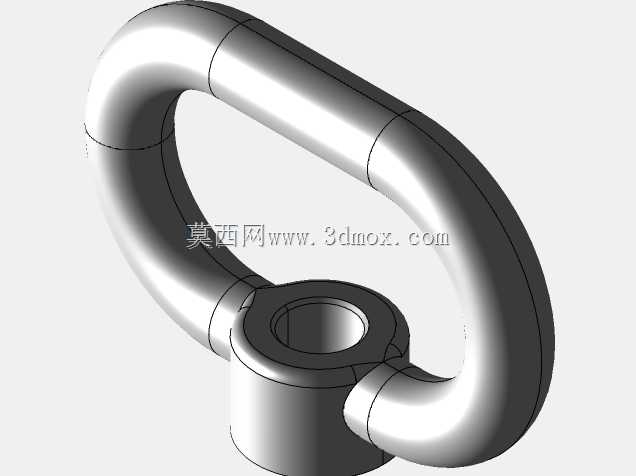

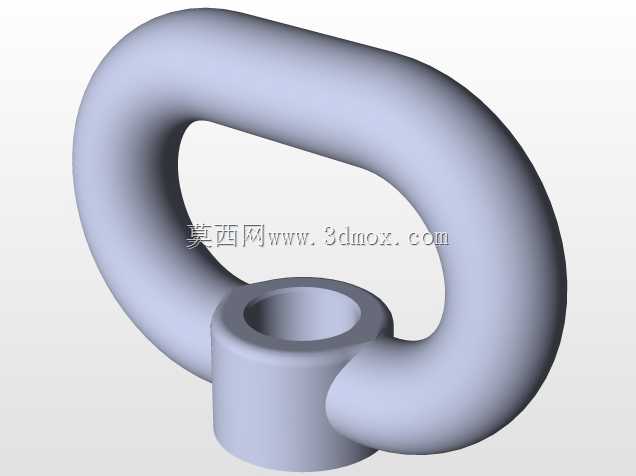

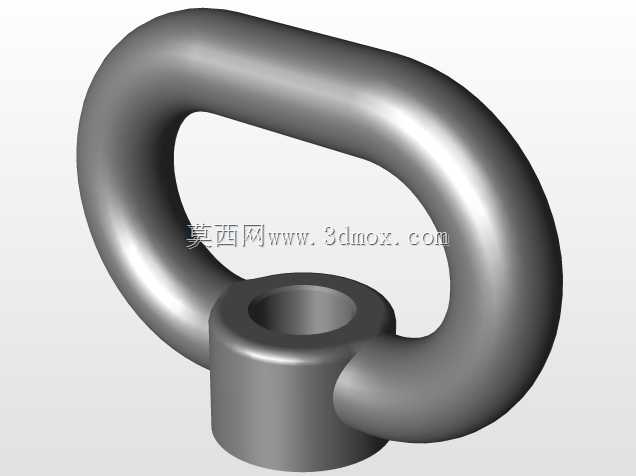

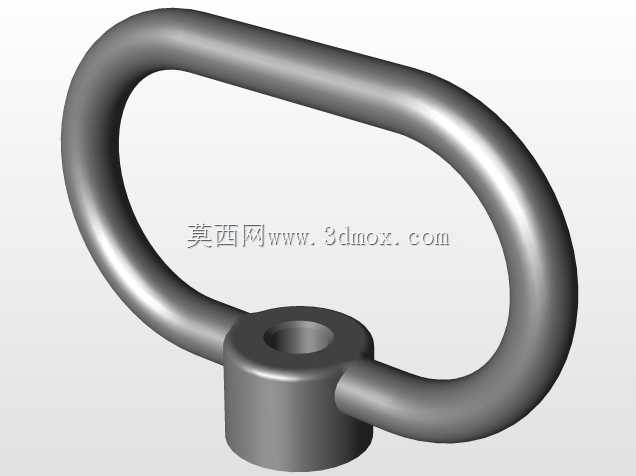

德标盖用夹紧吊环提升螺母结构设计

这类吊环螺母在车间重型工件吊装、模具翻转、大型设备顶盖拆装场景里使用频率极高，不同于普通六角螺母，它的核心作用是在起吊作业中提供可靠的受力连接点，避免工件吊装时出现滑脱、应力集中断裂的风险。设计时首先要匹配德标对应的螺纹规格公差，吊环部分的圆弧过渡是整个结构的应力集中管控重点，不能出现直角折边，所有承力面的圆角都要经过受力校核，确保额定起吊载荷下环体的应力分布均匀，不会在长期交变载荷下出现疲劳裂纹。螺母本体与吊环的衔接位置做了加厚处理，这个部位是吊装时弯矩最大的位置，若壁厚不足，很容易在起吊瞬间的冲击载荷下出现断裂。从安装边界来看，螺母下端的夹紧面做了平整处理，和被连接件的接触面贴合度要控制在合理范围内，避免安装后出现偏载，吊环的内孔尺寸要匹配常规卸扣、吊钩的穿入需求，不能出现吊钩无法顺利穿入、或者间隙过大导致吊装时晃动幅度过大的问题。实际选型时要注意，这类带夹紧结构的吊环螺母，和普通吊环螺母的区别在于它可以通过盖面的夹紧结构锁定在被吊件上，不需要额外配合止动垫片，在频繁拆装的吊装工位上能大幅减少辅助工装的使用。设计建模时，环体的曲面要保证光滑连续，锻造工艺对应的拔模斜度也要在模型里预留出来，不能只做理想几何结构忽略实际加工的工艺可行性，螺母部分的螺纹收尾长度要符合紧固件通用规范，避免螺纹拧到底后出现顶死、无法压紧被连接件的问题。日常使用中，这类螺母常配合卸扣、钢丝绳吊具使用，安装时要保证吊环平面和起吊受力方向处于同一平面，禁止侧向斜拉，否则会让环体承受额外的弯折载荷，远超设计额定载荷上限。从结构细节上看，吊环的截面采用椭圆形设计，相比圆形截面，它在垂直受力方向的截面模量更大，同等材料重量下能承受更高的拉伸载荷，同时和吊钩的接触面积更大，能减少接触应力对吊钩和吊环本身的磨损。螺母和吊环的衔接根部做了圆弧过渡，这个位置的圆角半径不能过小，否则会产生严重的应力集中，建模时要反复校核这个位置的应力值，确保在1.5倍额定载荷的静载测试下不会出现塑性变形。
