实验室管路用带插件对开式两英寸夹具

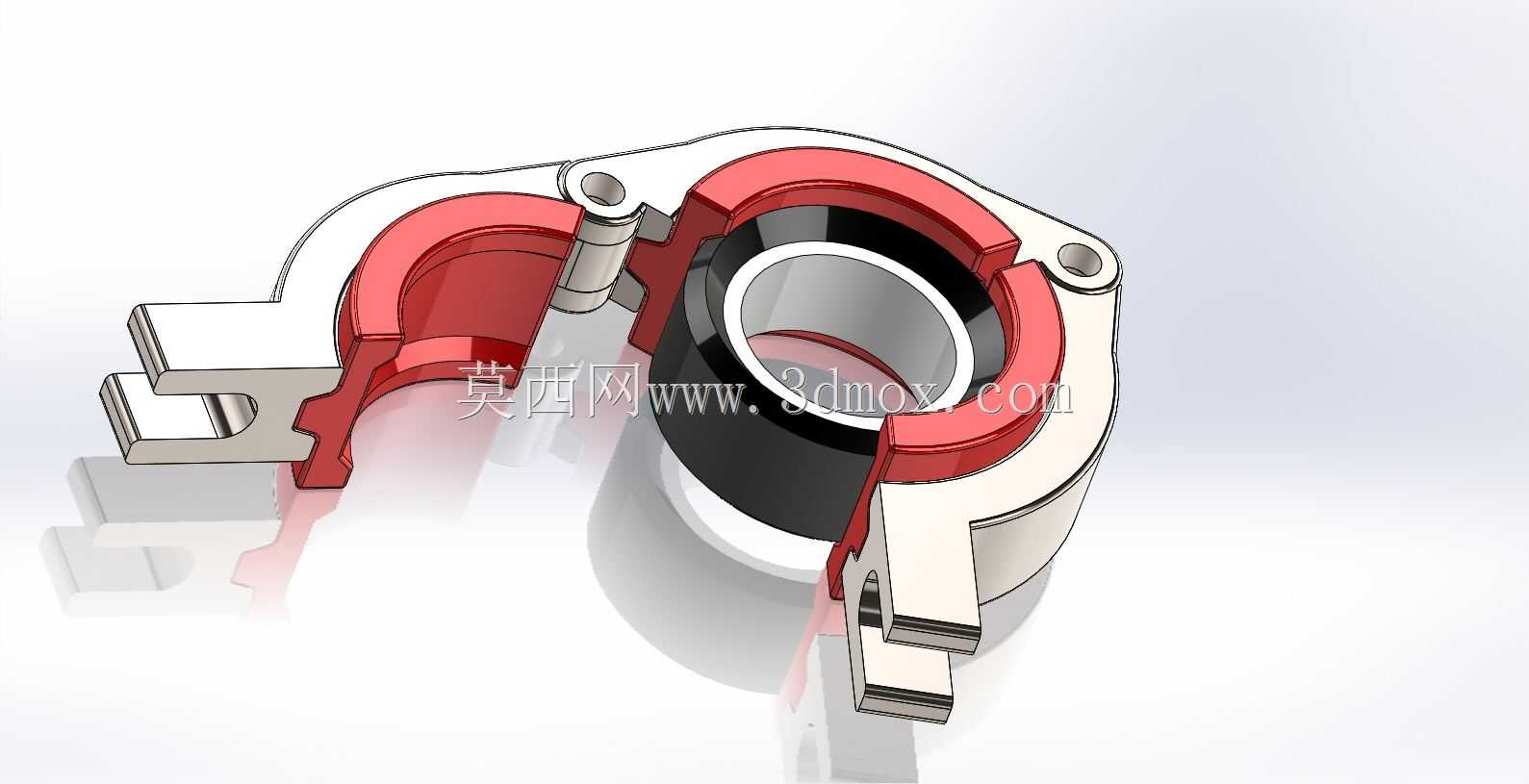

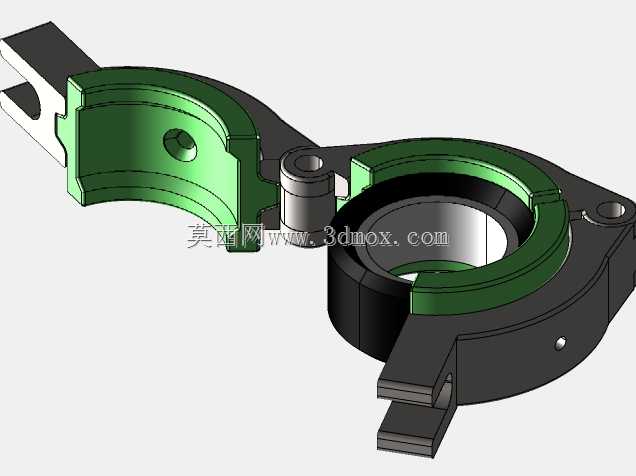

这款两英寸规格的对开式带插件夹具，主要面向卫生级流体管路的快装连接场景，在实验室小试、中试流体管路搭建中应用较多，可适配1英寸串珠式管路接头与2英寸卫生级三线接口的转接固定，解决不同规格管路快速对接、无需焊接即可完成密封固定的需求。从结构设计来看，采用上下对开的分体式抱合结构，合模后形成完整的环形夹持腔，内侧红色密封层直接贴合管路外壁，既可以补偿管路外径的微小公差，也能在夹持过程中提供足够的静摩擦力，避免管路受流体压力冲击出现轴向窜动。两侧的凸耳结构预留了标准紧固件安装位，安装时无需复杂工装，仅需常规内六角扳手即可完成锁紧操作，单侧的插件定位结构可在合模时提前完成上下半体的对位，避免安装过程中出现错位导致密封失效。从安装边界来看，夹具整体外轮廓的最大宽度适配2英寸卫生管的安装间距要求，锁紧后整体径向尺寸不会超出常规管路支架的安装槽范围，轴向长度可完全覆盖三线接口的密封段，同时预留了串珠接头的插入空间，插件部分的公差配合按照h7精度设计，合模后上下半体的同轴度可控制在0.1mm以内，保证管路对接后无偏斜，减少流体输送过程中的紊流产生。实际使用中，这类夹具常应用于实验室纯水输送、试剂管路转接、小型卫生级流体实验装置的管路搭建，相比传统卡箍连接，带插件的定位结构可大幅降低安装对位的时间成本，对开式结构也可在不拆卸两端管路的情况下完成夹具的更换与维护，内侧的密封层可兼容常规实验室用弱酸、弱碱试剂的腐蚀，满足常规实验场景的使用要求。设计过程中针对夹持力做了有限元校核，在常规紧固件锁紧力矩下，夹持力可满足1MPa工作压力下的管路固定需求，不会出现管路滑脱或密封泄漏的问题，外侧的金属本体采用硬质铝合金材质，在保证结构强度的同时控制整体重量，降低管路支架的承重负担，边角位置全部做了倒圆角处理，避免安装过程中划伤操作人员或管路外壁。
