1/2英寸双内螺纹镍制管接接头结构

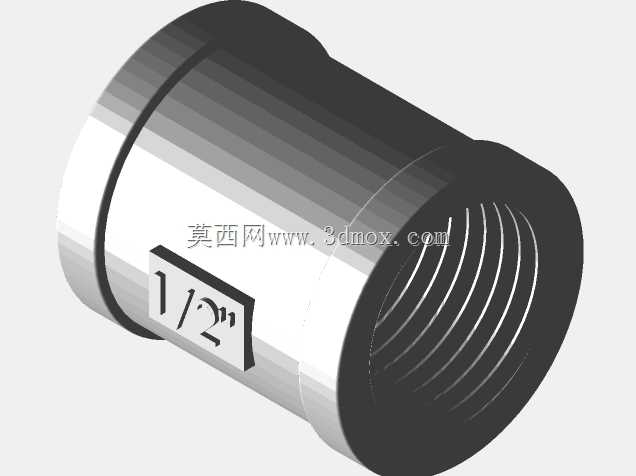

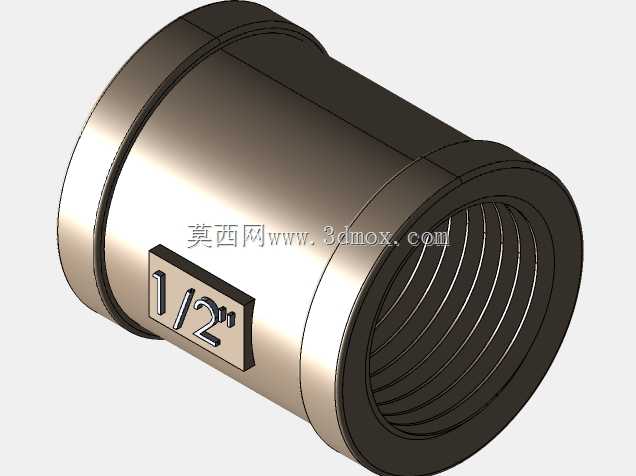

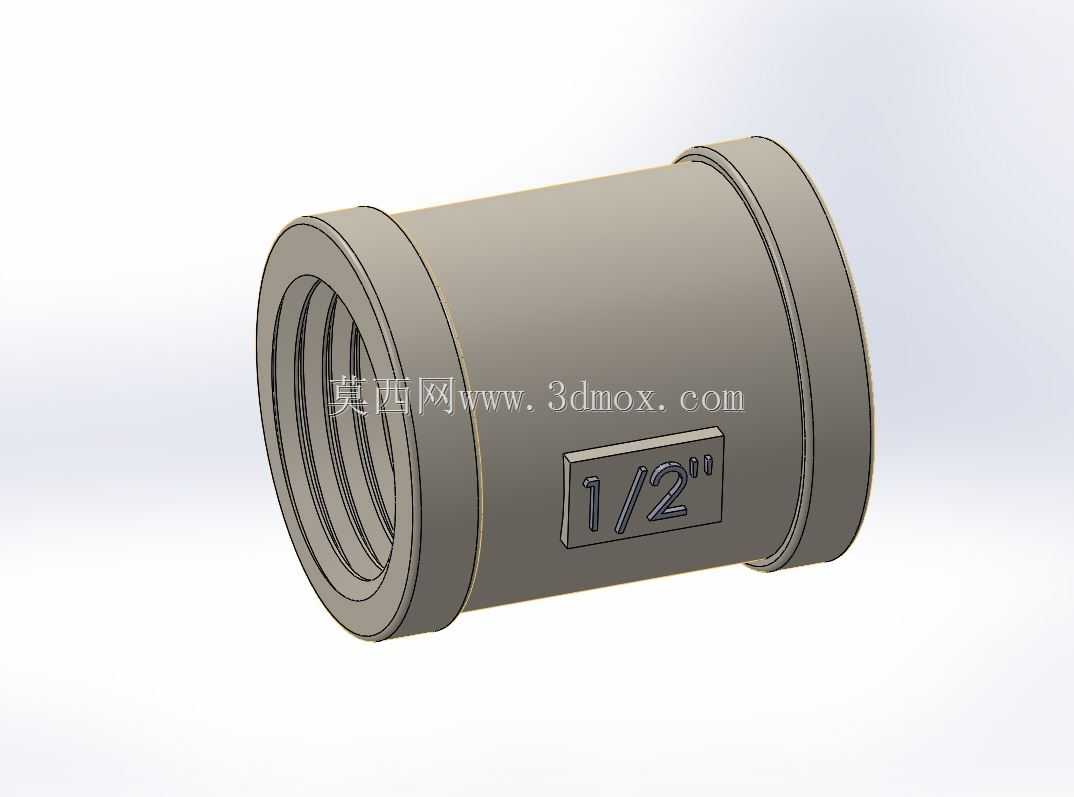

日常做民用给排水、小型气动回路、低压液压辅件的管路排布时，最常碰到同管径管路的直线对接需求，这款1/2英寸规格的双内螺纹镍制管接，就是针对这类场景做的标准化连接件。从实际安装边界来看，接头整体为等径圆筒结构，两端内螺纹严格匹配1/2英寸通用管螺纹的公差要求，筒身外壁做了等距的加强凸缘，既可以提升接头整体的抗扭强度，也能在安装时为管钳提供足够的夹持受力面，避免拧装过程中筒身出现夹痕变形甚至开裂的问题。筒身侧面冲压的1/2英寸规格标识，是现场施工时快速辨明规格的关键设计，不用反复测量螺纹参数就能直接匹配对应管径的管路，能有效降低多规格管路混装时的错装概率。做这款接头的三维建模时，首先要优先保证内螺纹的牙型、螺距、有效旋合长度完全符合通用管螺纹的标准要求，这部分直接决定了安装后的密封性能与连接强度，旋合长度过短会导致承压时螺纹脱开，过长则会增加不必要的安装难度与材料成本。其次要注意筒身的壁厚设计，镍质材料本身具备不错的耐锈蚀性能，适配民用供水、低压气动输送等常规工况，壁厚取值需要兼顾承压能力与材料成本，过薄会导致承压能力不足，过厚则会增加接头整体重量，也会让两端凸缘的尺寸超出常规安装空间的限制。实际应用中，这类接头不需要额外的转接结构，直接将两端带对应外螺纹的管路拧入即可完成对接，安装时配合生料带或密封胶填充螺纹间隙，就能满足常规低压工况下的密封要求，不管是家装水路改造、小型设备的气路排布，还是简易液压回路的直线管路对接，都能快速完成管路的延长对接，减少管路排布的转接次数，降低整个管路系统的泄漏点。建模过程中还要注意两端内螺纹的同轴度公差，要是同轴度偏差过大，安装后两端管路会出现不同轴的问题，轻则导致管路安装应力集中，长期使用后出现螺纹磨损泄漏，重则直接无法完成两端管路的同时旋合。筒身外壁的凸缘位置也要做合理的圆角过渡，避免应力集中点出现在凸缘与筒身的连接处，保证接头在承受管路振动、压力波动时不会出现应力断裂的问题。
