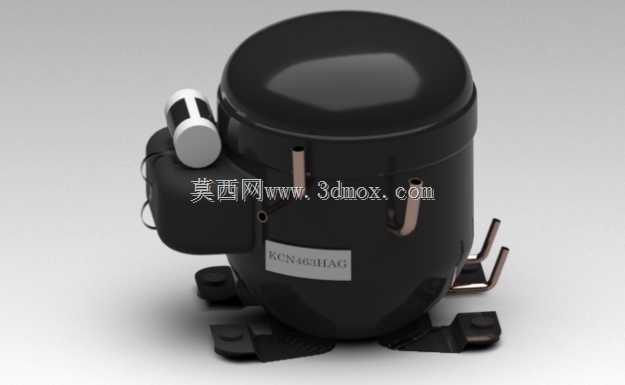

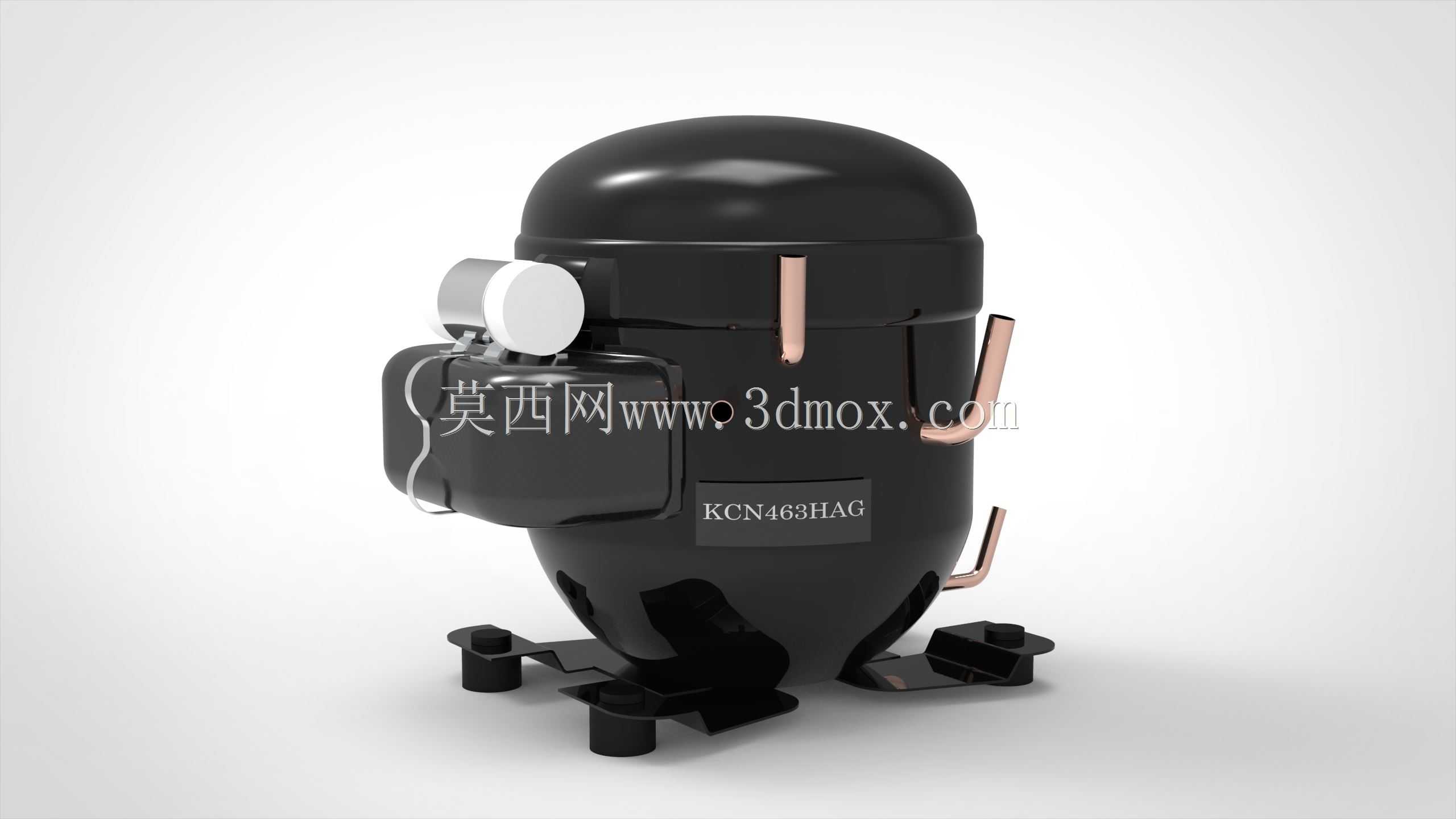

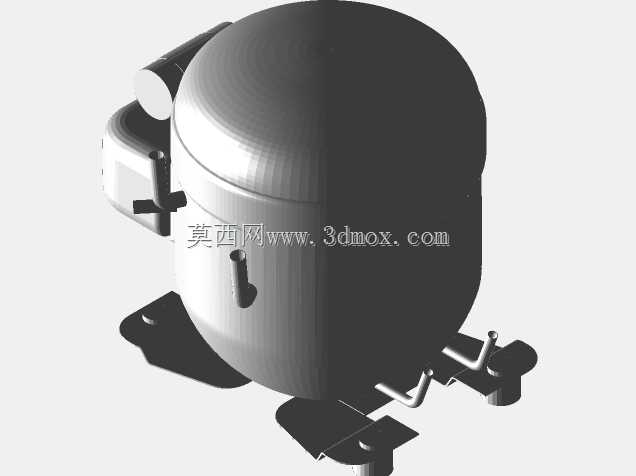

全封闭往复式冰箱制冷压缩机结构

这款全封闭结构的制冷核心部件，主要适配家用冷藏冷冻冰箱、小型商用冷柜等蒸气压缩式制冷场景，是制冷循环回路中完成低压制冷剂蒸气压缩升压、驱动冷媒在系统内循环流动的核心动力单元。从结构设计来看，整体采用立式椭球形密封壳体设计，将电机组件、曲柄连杆往复压缩机构整体封装在钢制壳体内，壳体外侧预留的三个铜质管路接口，分别对应低压回气、高压排气以及工艺检修接口，管路伸出长度与弯折角度充分考虑了冰箱箱体内部的管路排布空间，避免安装时出现管路弯折死折、与箱体内胆或其他部件干涉的问题。壳体底部的冲压成型安装支脚，设置有带橡胶减震垫的安装孔位，支脚的跨距、安装孔中心距完全匹配常规冰箱压缩机舱的安装固定点位，安装时无需额外改制支架，直接通过螺栓固定即可，支脚的高度设计也预留了底部接水盘、散热通风的间隙，避免运行时壳体热量积聚影响制冷效率。设计过程中，壳体的曲面造型经过多次应力校核，能够承受制冷系统高压侧的长期工作压力，同时壳体表面的黑色电泳涂层，兼顾了压缩机舱内潮湿环境下的防锈能力与散热需求，涂层厚度控制在合理区间，不会额外增加壳体热阻影响散热。侧面集成的接线盒与启动保护组件，采用卡扣式密封结构，能够避免压缩机舱内凝露、灰尘进入接线端引发电气故障，接线端的排布方向也充分考虑了冰箱线束的走线路径，减少线束弯折受力。从实际应用角度，这类压缩机的安装边界需要注意，壳体周边需要预留不小于五厘米的通风间隙，尤其是高压排气侧不能紧贴冰箱侧板或保温层，避免高温传导影响箱体保温效果，同时管路接口的焊接操作需要控制焊接温度，避免高温传导至壳体内部损坏密封接线柱的绝缘层。在进行制冷系统匹配选型时，该结构的压缩机适配R600a、R134a等常规家用制冷冷媒，排气量参数匹配两百至三百升容积区间的冷藏冷冻冰箱，能够满足国标要求的冷冻室零下十八摄氏度、冷藏室零上四摄氏度的工况制冷需求，运行时的震动通过底部减震支脚、壳体内部的弹簧吊耳结构双重衰减，能够将运行噪音控制在家电产品要求的合理区间，不会对使用场景造成噪音干扰。建模过程中，所有外部接口尺寸、安装孔位尺寸、壳体外形轮廓都按照实物测绘参数还原，能够直接用于冰箱整机的管路排布干涉检查、压缩机舱结构布局验证，也可作为小型制冷装置课程设计、制冷系统原理演示的三维参考模型，帮助设计人员快速确认部件安装空间、管路走向是否合理，减少整机设计阶段的反复改模成本。
