压缩机螺杆核心传动啮合结构设计

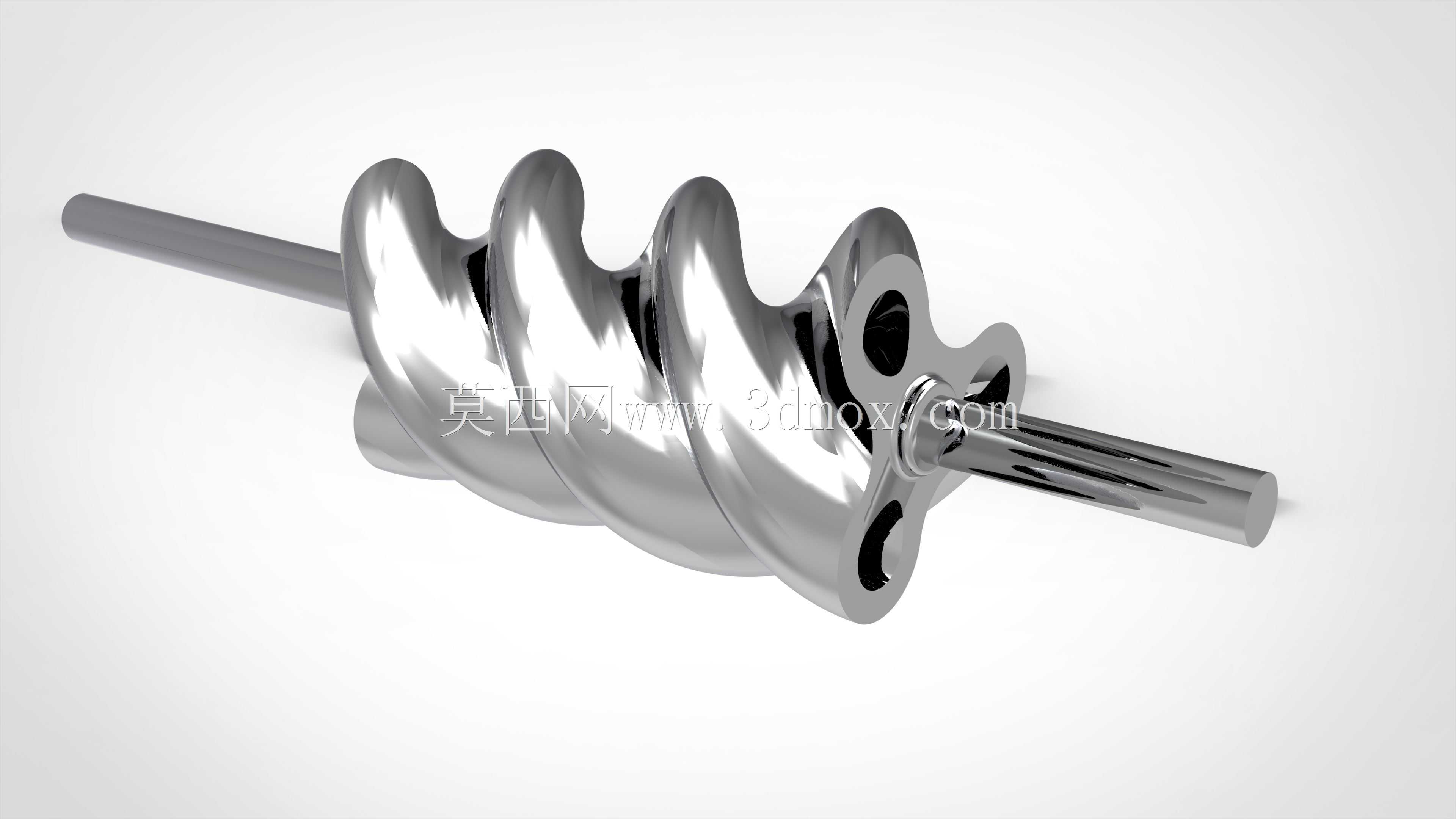

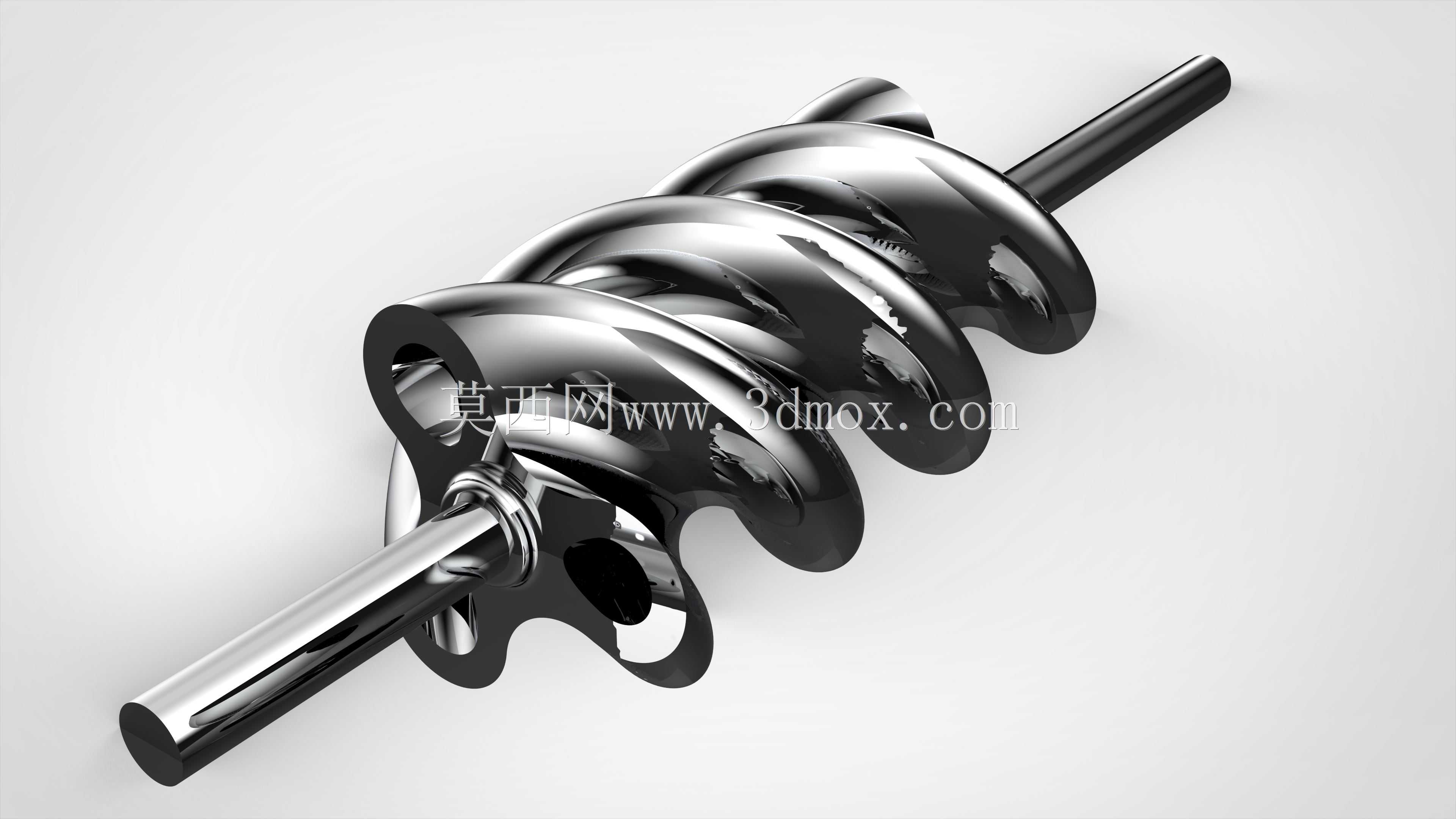

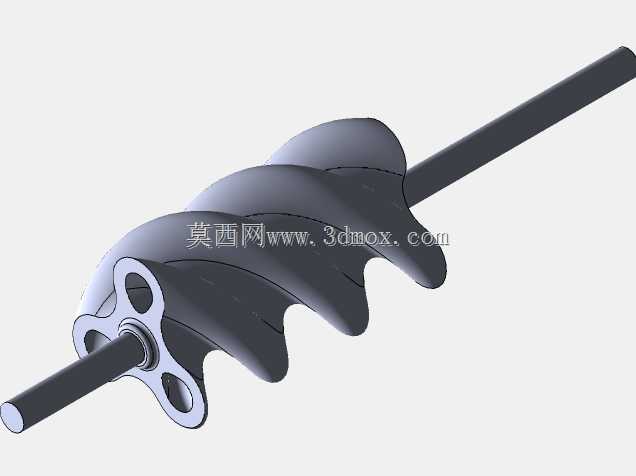

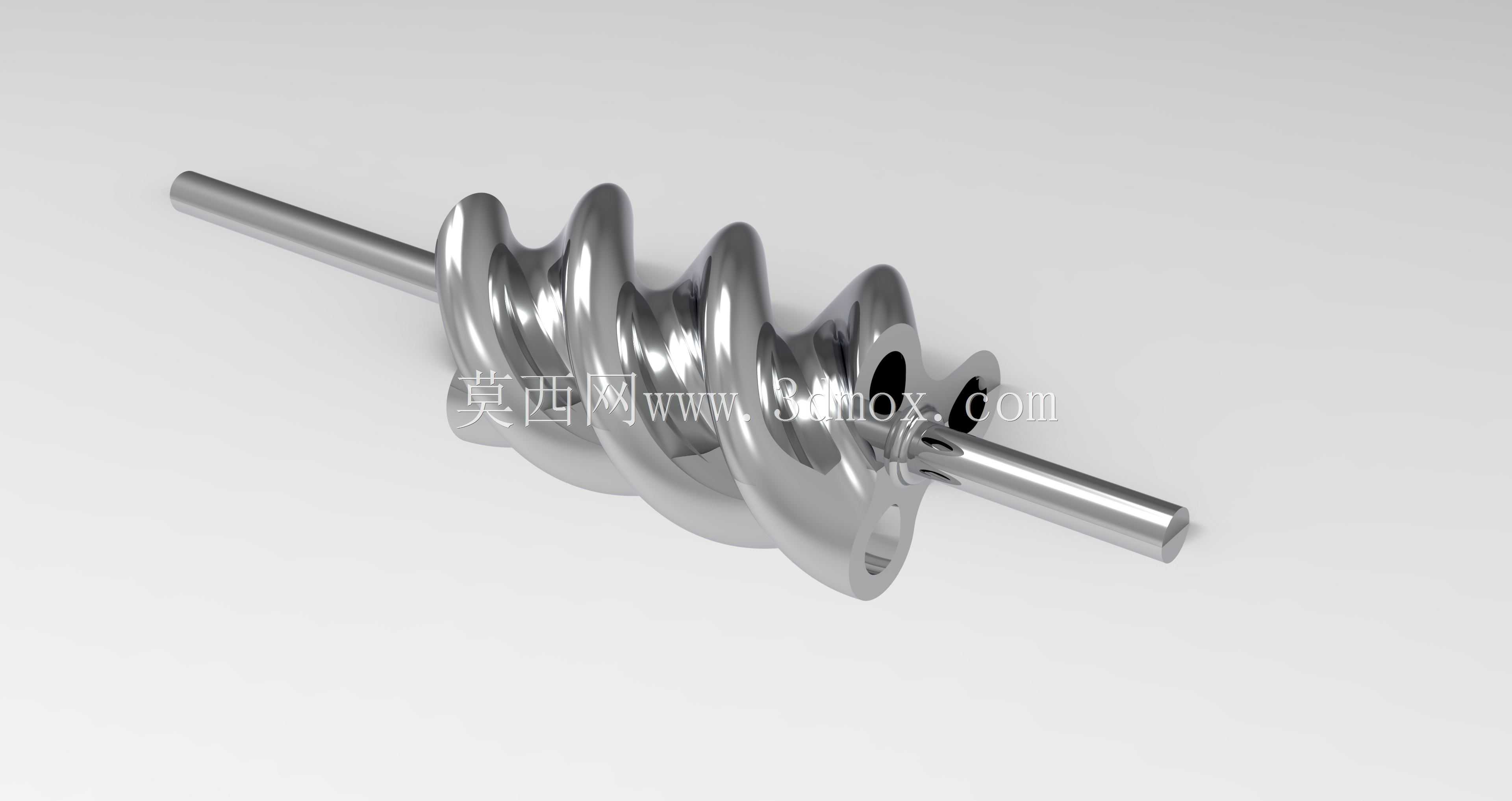

这款螺杆是容积式压缩机内部实现气体压缩的核心啮合部件，在喷油螺杆空压机、工艺气体压缩机组、制冷螺杆压缩系统中都承担着核心的容积变化做功功能，其型线设计直接决定整台压缩机的容积效率、排气压力稳定性与运行噪声水平。从结构设计逻辑来看，螺杆采用不对称螺旋齿型布局，齿面经过连续曲面拟合优化，啮合过程中阴阳转子（此为阳转子结构）的齿槽与机壳内壁、端盖形成的封闭容积会随转子转动逐步缩小，完成吸气、压缩、排气的完整循环，齿根与齿顶的间隙控制在微米级，既避免运行中出现齿面碰磨，又能最大限度减少压缩腔的气体内泄漏，保证压缩效率。两端伸出的轴段分别承担动力输入与轴承支撑功能，轴颈位置的尺寸公差严格匹配径向滑动轴承或滚动轴承的安装要求，轴肩位置设计有密封件安装槽位，可适配骨架油封、机械密封等不同密封结构，防止压缩腔的润滑油或工艺介质向轴承侧泄漏，同时避免外界杂质进入啮合腔损伤齿面。从安装边界来看，螺杆的总长、齿顶圆直径、轴颈长度都需要与压缩机缸体的内腔尺寸、轴承座的跨距严格匹配，安装时需要保证转子与缸体的同轴度，齿顶与缸壁的周向间隙均匀，否则运行中会出现扫膛故障，直接导致设备停机。在实际工况应用中，这类螺杆需要承受高速转动下的交变气体载荷，齿面的螺旋升角经过反复验算，既保证足够的气体输送能力，又能降低转动过程中的气流脉动，减少排气端的压力波动，适配不同压力等级的压缩工况，从低压的普通动力供气到中压的工艺气体输送都能通过调整型线参数、长径比来满足使用需求。设计过程中需要重点考量齿面的受力分布，避免应力集中在齿根位置，同时轴段的临界转速计算要覆盖设备的额定运行转速区间，防止运行中出现共振问题，两端的轴端还预留有平衡活塞的安装位置，可平衡转子运行中产生的轴向力，降低止推轴承的负载，延长整机的连续运行周期。
