粘性介质输送三叶转子泵结构设计

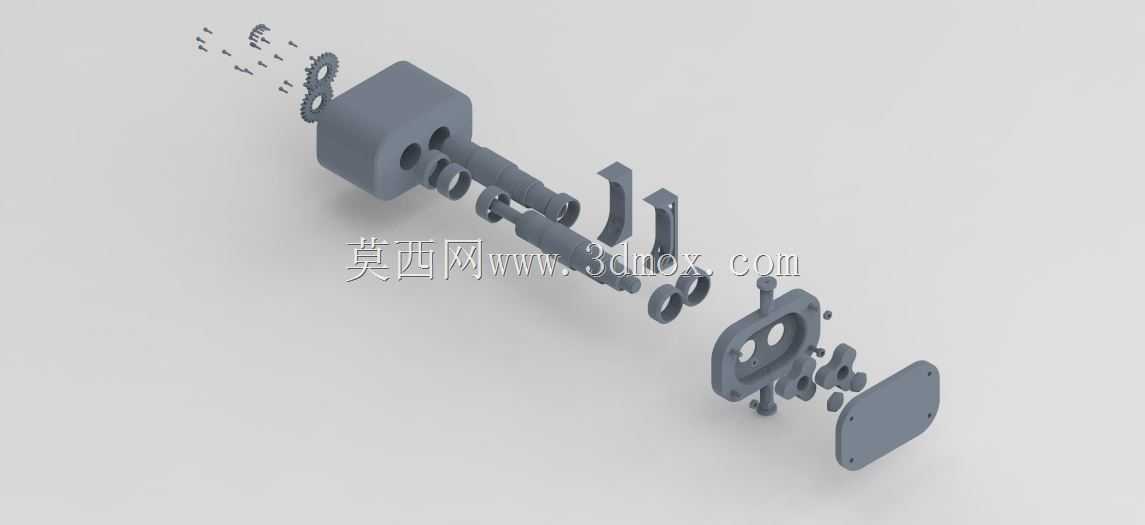

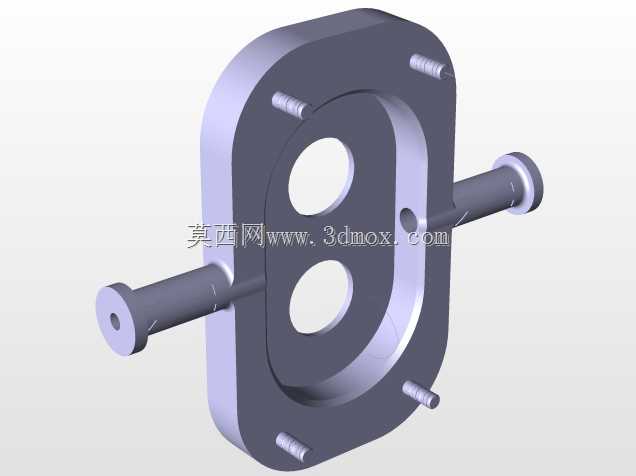

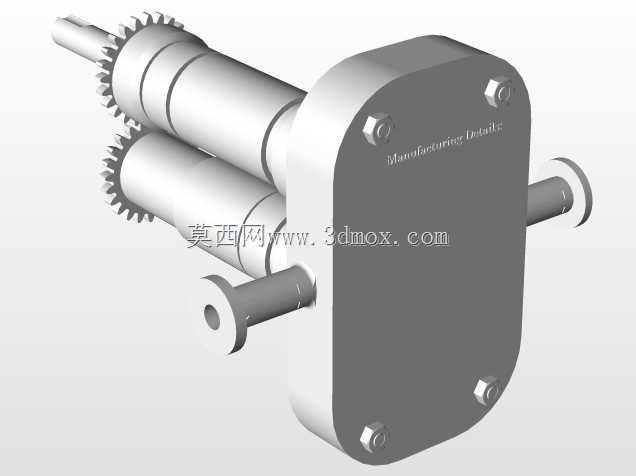

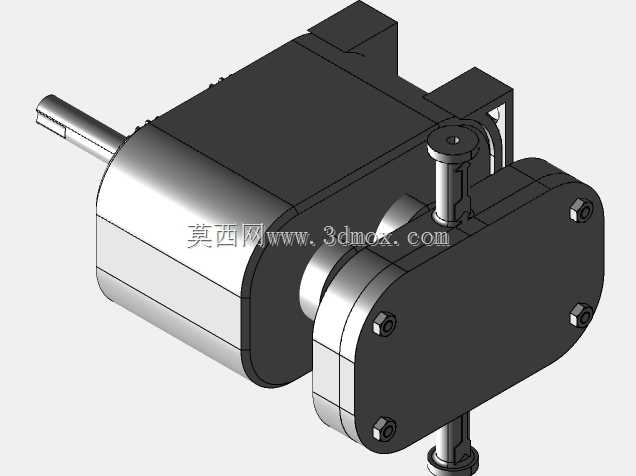

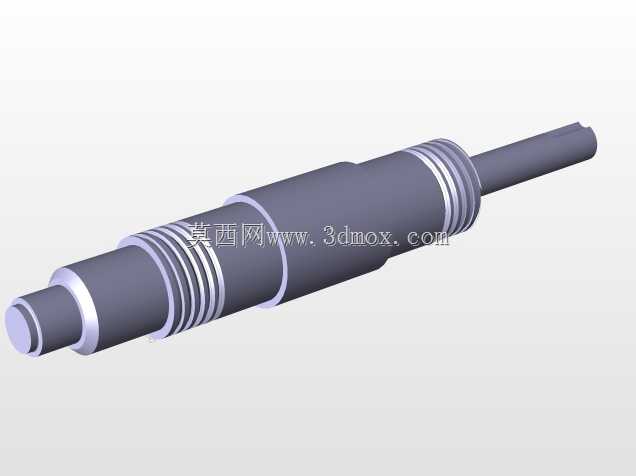

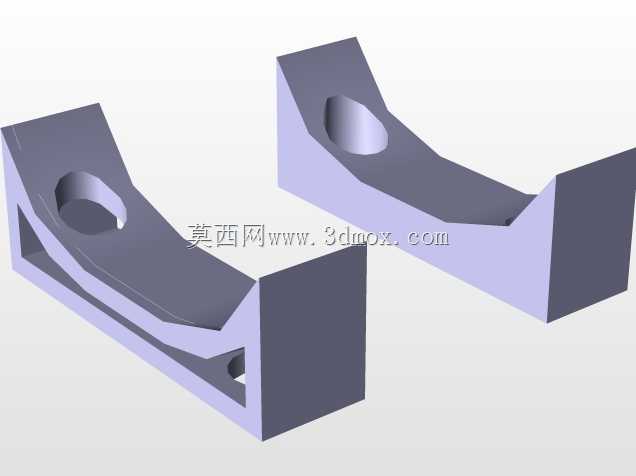

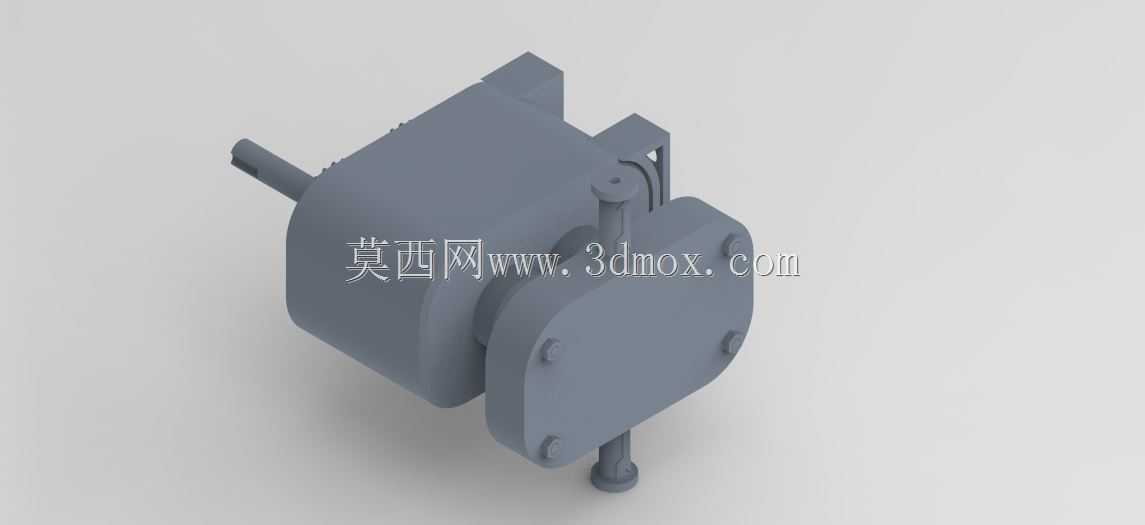

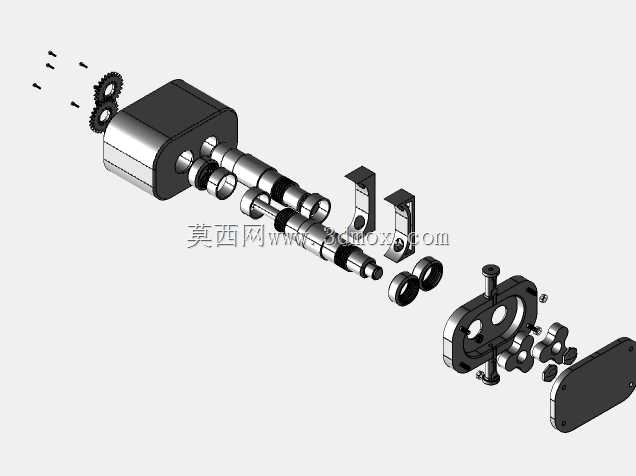

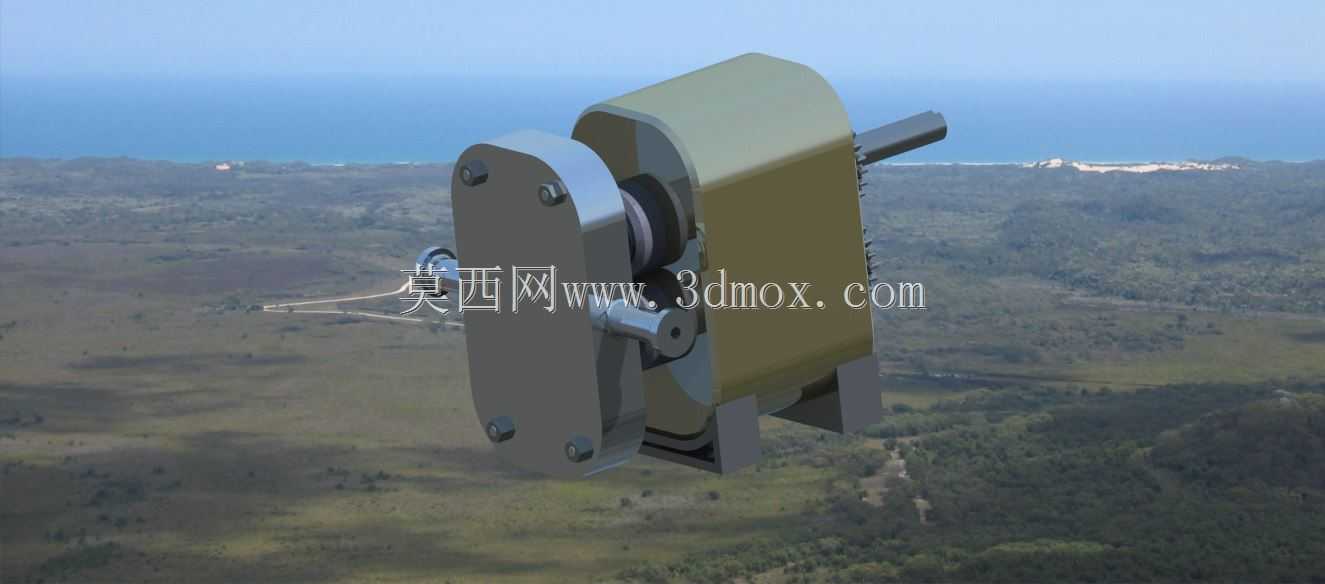

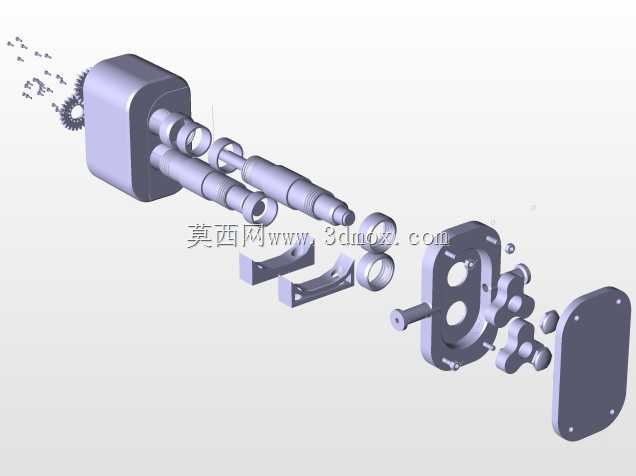

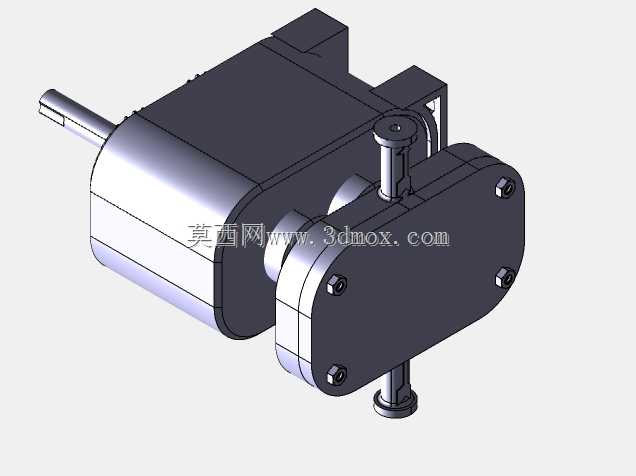

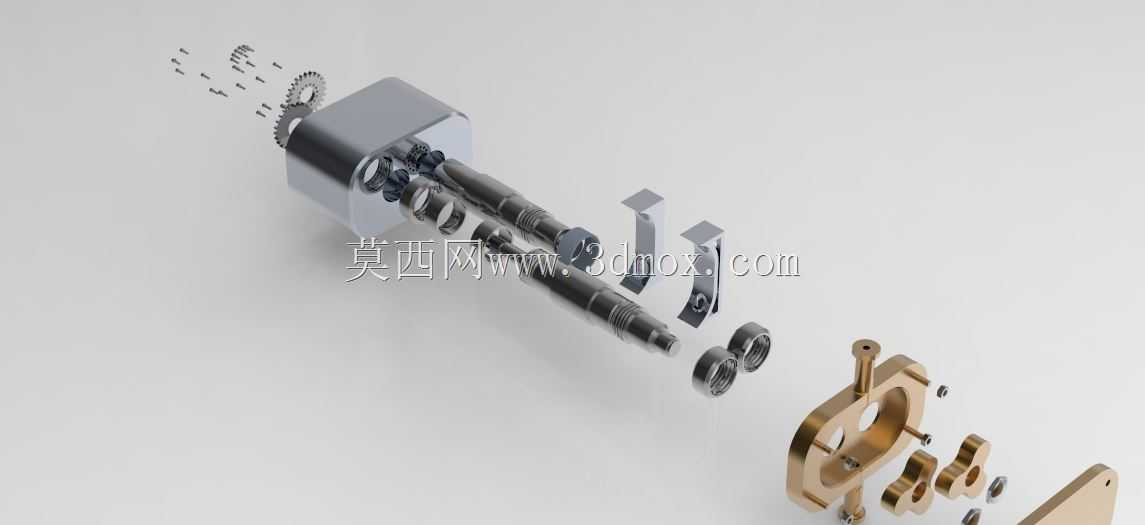

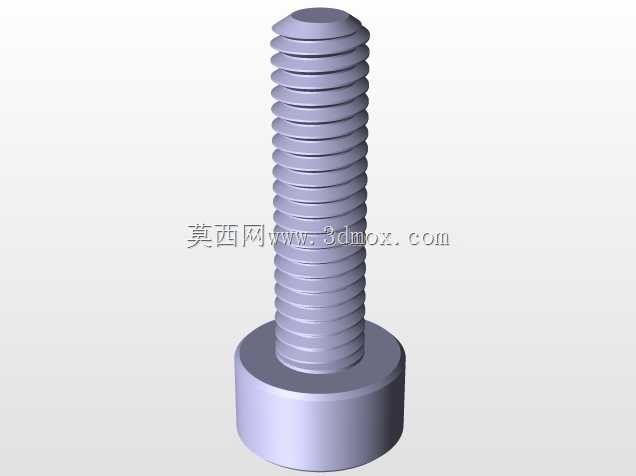

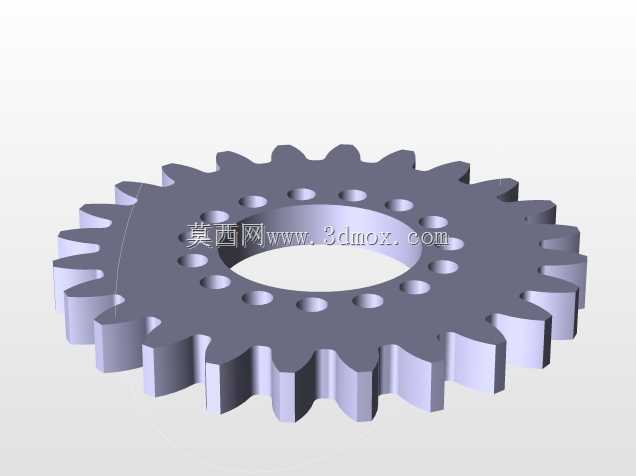

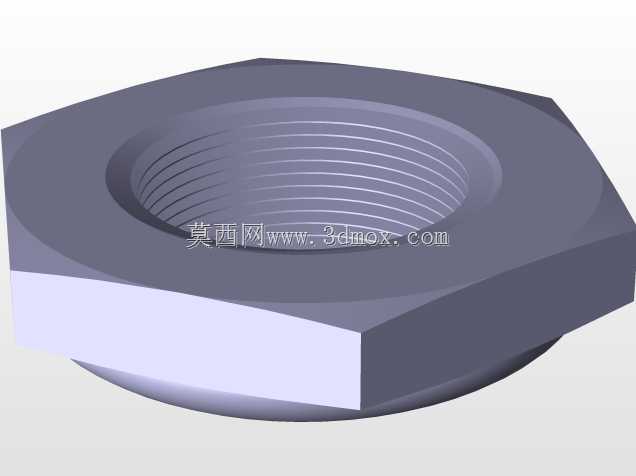

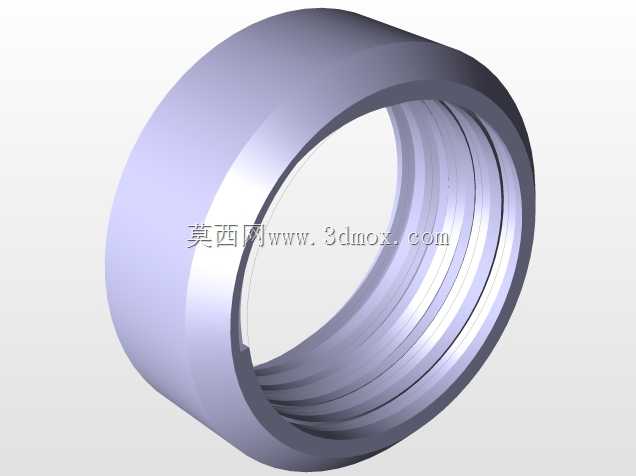

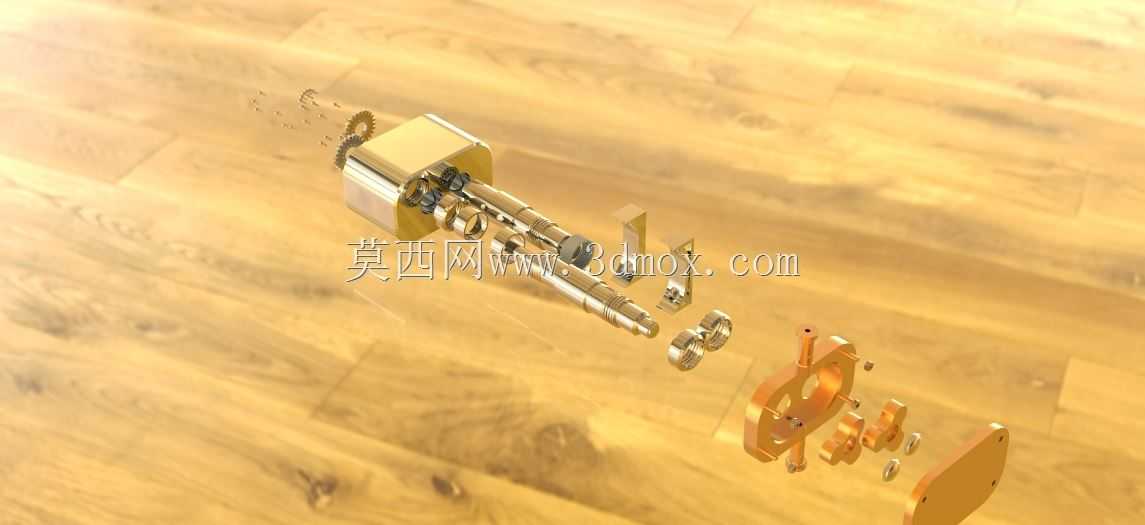

在食品加工、石油炼化、市政污废处理这类涉及粘性流体输送的工况里，普通离心泵往往会因为介质粘度升高出现效率骤降、流量脉动超标的问题，三叶转子结构的容积式泵正是针对这类场景开发的核心输送设备。从拆解的三维结构能看到，这款泵的核心做功部件采用三叶片式共轭转子，转子与泵腔内壁、转子与转子之间预留了均匀的微米级配合间隙，运转过程中无刚性接触摩擦，既不需要额外加注润滑油润滑接触副，也能避免介质被润滑脂污染，完全适配食品级介质、高纯度化工原料的输送要求。设计阶段优先考虑了安装边界的适配性，泵体采用轴向进、径向出的流道布局，进出口法兰采用通用的管道对接标准尺寸，安装时不需要额外改造现有管线的走向，整体安装底座的螺孔间距匹配常规工业泵的安装尺寸，替换同参数旧泵时可以直接复用原有混凝土基础或者钢架支座，不需要重新做基础浇筑。转子的型线采用三阶圆弧共轭曲线设计，相比两叶转子，三叶结构在相同转速下的流量脉动率能降低四成以上，输送过程中管路的振动和水击噪声明显更小，出口端不需要加装大容积的脉动阻尼器就能满足高精度计量输送的要求，适合用在对流量稳定性要求高的药剂投加、粘稠食品灌装工位。泵的传动轴采用双列角接触轴承支撑，能同时承受径向的介质压力载荷和轴向的窜动力，轴承端设置了多道组合式密封，靠近介质侧采用硬质合金机械密封，外侧加设骨架油封做二次防护，输送含微小固体颗粒的粘稠介质时，也不会出现介质泄漏进入轴承腔导致轴承过早失效的问题。泵腔内部的流道做了圆弧过渡处理，没有直角死角和滞留区，介质不会在泵腔内残留变质，日常维护时拆开泵端盖就能直接冲洗接触介质的所有表面，不需要完全拆解整台设备就能完成清洁作业，适配需要定期清空泵腔、避免不同批次介质交叉污染的生产场景。配套的安全溢流阀集成在泵体出口侧的流道上，当出口管路出现堵塞、压力超过设定阈值时，溢流阀会自动开启将介质导回进口腔，不需要在管路上额外加装独立的安全阀组，既减少了管路的外接配件数量，也缩短了超压响应的时间，能避免泵体或者管路因为超压出现开裂损坏。
