适配2寸串珠管的4寸卫生级夹钳组件

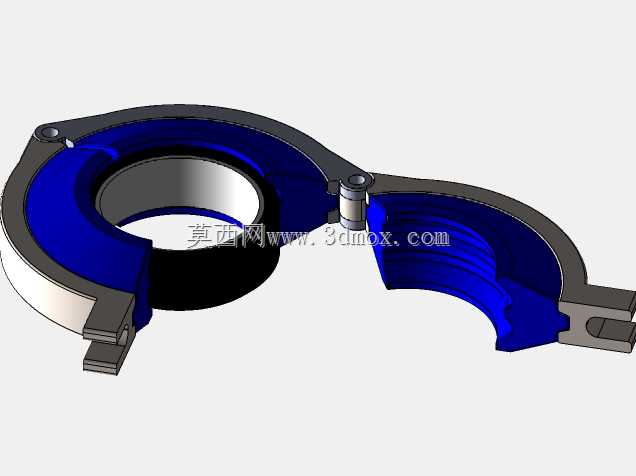

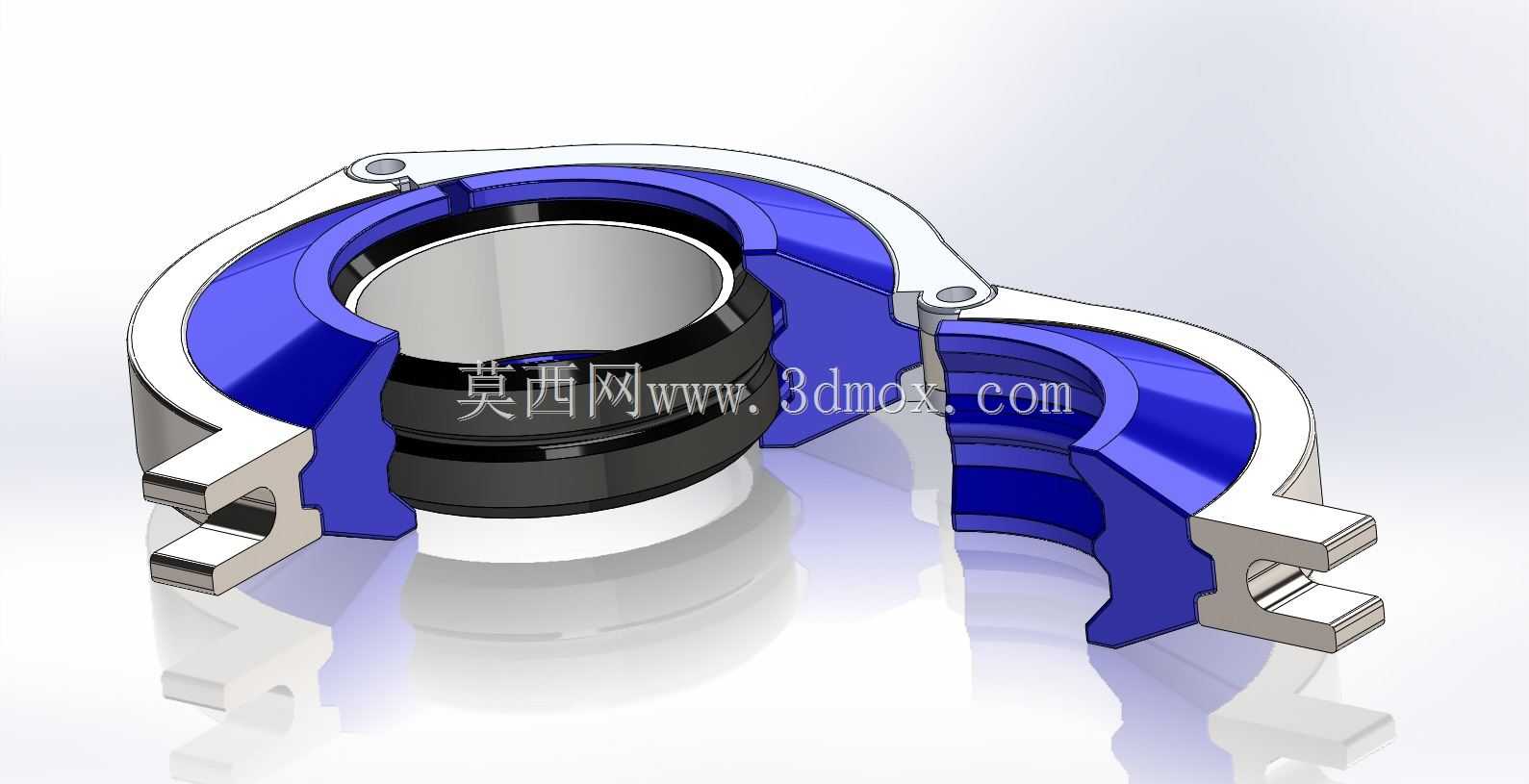

在食品饮料、生物医药等对管路卫生等级要求严苛的流体输送场景中，不同规格管路的转接一直是现场安装的常见痛点，常规标准夹钳仅能匹配对应公称直径的接头，遇到非标管径转接时往往需要定制整套连接组件，不仅采购周期长，后期维护更换配件的通用性也极差。这套夹钳组件正是针对这类现场需求设计，核心思路是在现有成熟的4寸标准三夹钳结构基础上，通过配套3D打印成型的适配插入件，无需改动原有夹钳的主体结构，就能实现4寸快装端口与2寸串珠管接头的可靠连接，同时兼容定制垫圈的密封安装需求。从结构细节来看，夹钳主体沿用了标准卫生级三夹钳的铰接开合结构，两个半环钳体通过端部的销轴连接，开合操作顺畅，锁紧端的卡扣结构能提供足够的夹紧力，保证连接后无松动渗漏。配套的插入件采用与夹钳内弧面完全贴合的外形设计，内侧轮廓精准匹配2寸串珠管接头的外沿尺寸，安装时插入件嵌装在夹钳与接头之间，填补了尺寸差带来的间隙，让标准夹钳的夹紧力能均匀传递到接头上，不会出现局部应力集中导致的密封失效问题。安装边界方面，整套组件安装完成后的外部轮廓尺寸与标准4寸三夹钳完全一致，无需调整原有管路的安装支架间距，也不用额外预留操作空间，现场改造时可以直接替换原有4寸夹钳位置，不需要改动周边管路布局。密封层面，插入件与夹钳、接头的配合面都做了适配垫圈的安装槽设计，定制垫圈可以完全嵌入槽位，避免流体输送过程中出现卫生死角，符合卫生级管路的清洗要求，日常维护时只需拆开夹钳就能更换垫圈或者插入件，操作步骤和标准夹钳完全一致，现场运维人员不需要额外培训就能完成拆装作业。这套结构的优势在于最大化利用了现有标准件的成熟供应链，夹钳主体可以直接采购量产的标准件，仅需加工适配插入件就能完成非标转接，相比定制整套非标夹钳，成本更低，交付周期更短，而且后期如果需要转接其他规格的管路，只需要更换对应尺寸的插入件即可，夹钳主体可以重复使用，大幅降低了多规格管路转接的综合成本。在实际工况测试中，这套组件在0.6MPa的流体压力下能保持稳定密封，反复拆装50次以上仍能保证夹紧力符合要求，完全满足常规卫生级流体输送管路的使用需求，尤其适合小批量生产线改造、实验台管路搭建等需要快速实现非标管径转接的场景。
