多阀组集成工艺输送管路结构设计

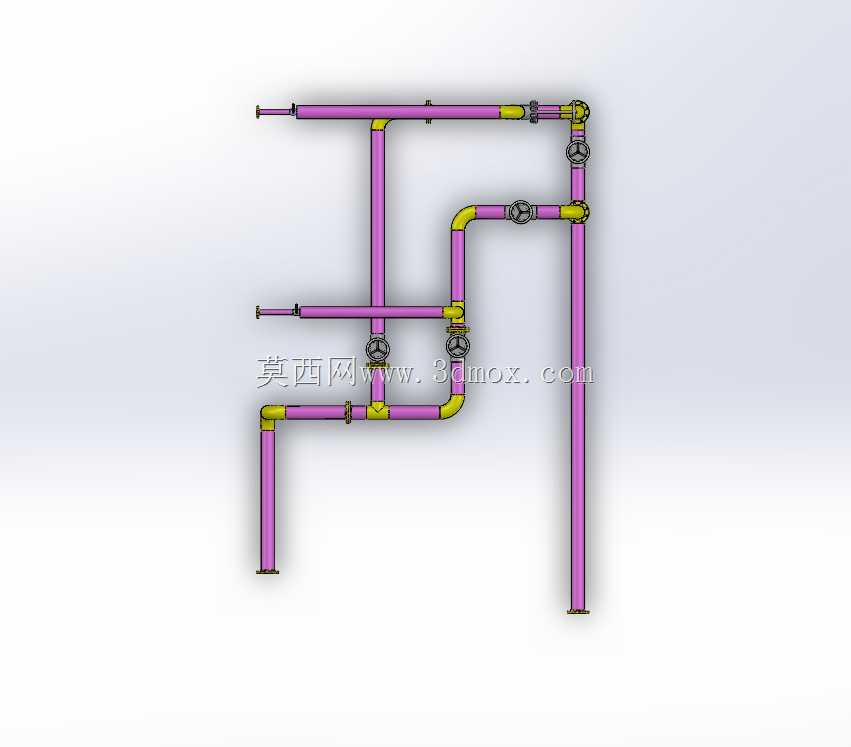

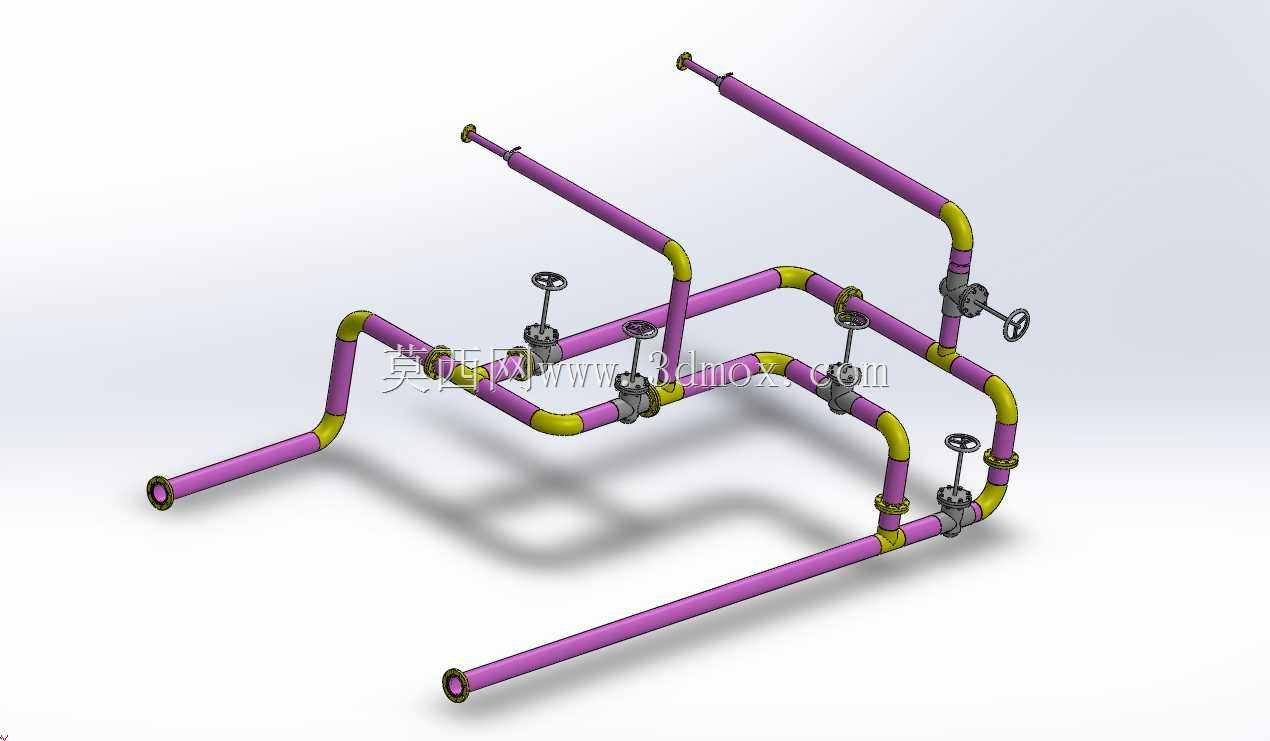

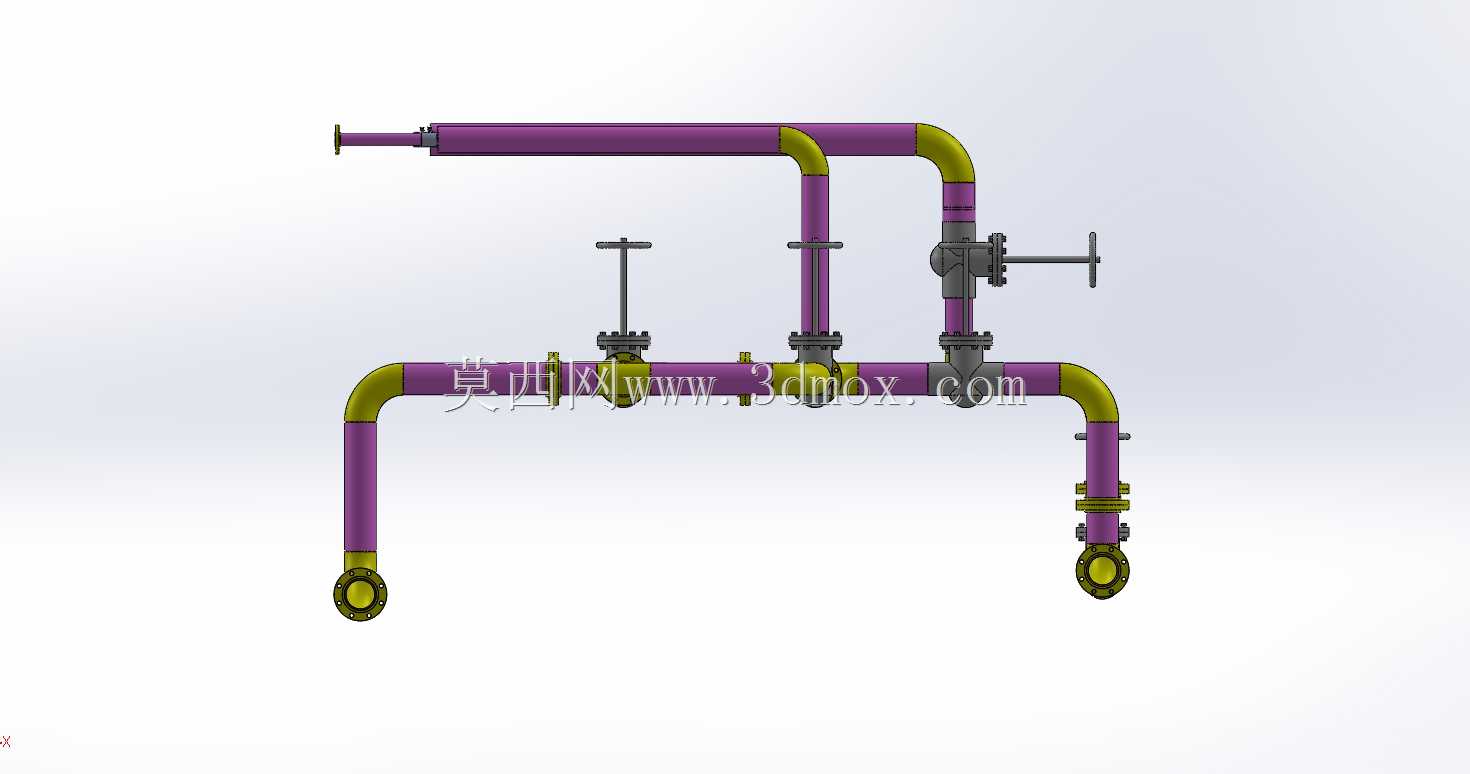

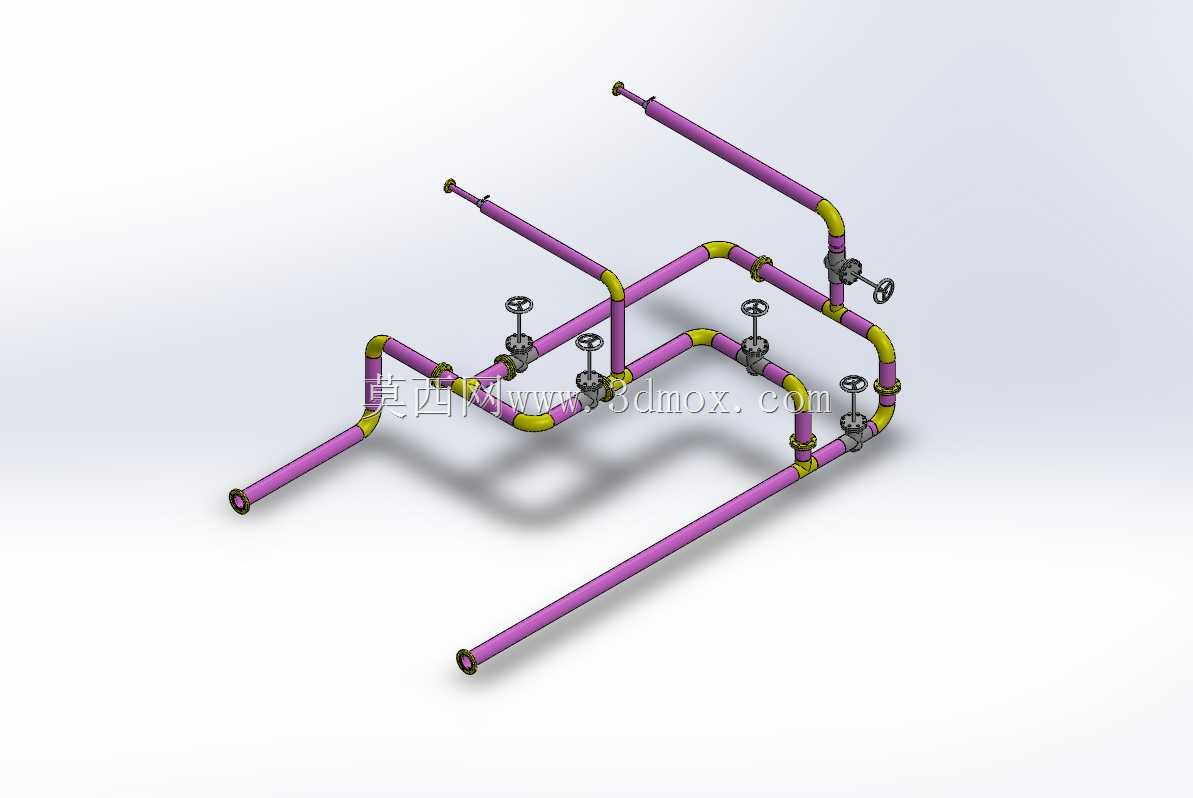

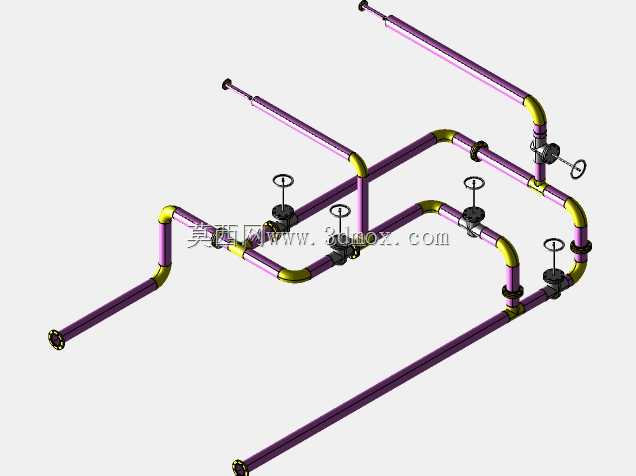

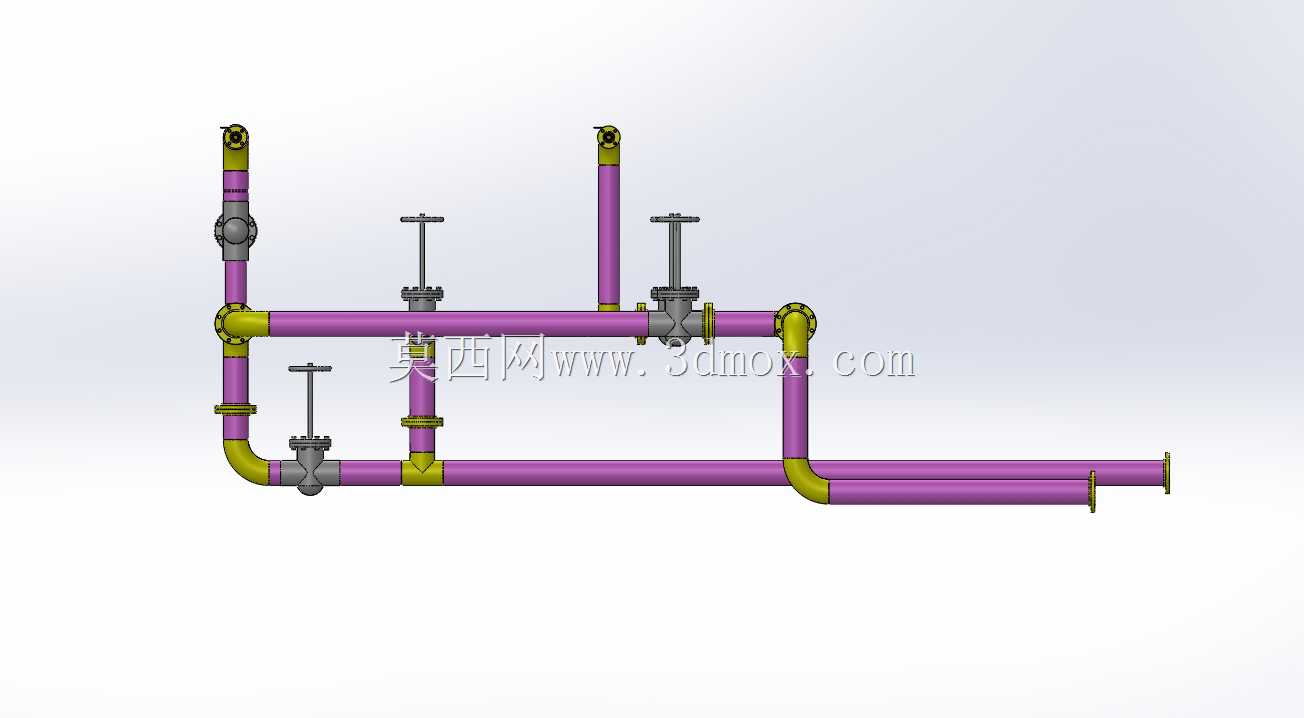

这套管路结构主要面向化工、食品加工、中小型水处理车间的工艺流体输送场景，可作为反应釜进料支路、循环水分配支路或者洁净介质输送的管线单元使用，实际生产中这类多阀组布管结构承担着介质通断控制、流向切换、支路分配的核心作用，能在不改动主管道的前提下完成多工位介质供给的独立调控。从结构设计来看，整体采用等径紫紫色涂装主管搭配黄色环向标识的弯头拼接，所有转弯位置均采用标准90度冲压弯头对接，焊缝位置预留了足够的探伤操作空间，不会出现弯头曲率过小导致的介质流阻骤增问题，管路上集成的五台手轮式截止阀分别对应不同的支路出口，每个阀门的安装高度都控制在操作人员站立可及的1.2-1.5m区间，手轮旋转方向统一遵循顺时针关闭的行业规范，避免现场操作出现误判。设计阶段优先考虑了现场安装的边界约束，整体管路的横向最大跨度控制在1.8m以内，纵向最高凸起位置距离底部安装基准面不超过1.1m，所有向外延伸的管端都预留了标准法兰连接位，对接端的同轴度公差控制在0.5mm以内，不需要现场额外配焊修磨就能和上下游设备完成对接。管路上的支架点位都设置在阀门前后0.3m的位置，避开了弯头的应力集中区，能有效抵消管路充压后的水锤振动，不会出现长期运行后焊缝开裂的问题。每段直管的长度都控制在标准管材的下料模数内，尽可能减少边角料损耗，弯头和阀门的连接位置都预留了足够的扳手操作空间，后期维护拆卸阀门时不需要拆除相邻管段就能完成密封件更换。管路内壁的转弯位置做了圆弧过渡处理，没有直角凸台，输送含细小颗粒的介质时也不会出现积料堵管的问题，所有阀门的流向标识都和管路内介质的预设流向完全匹配，安装时不需要反复核对阀体方向。
