工业立式复合紧急冲淋洗眼装置

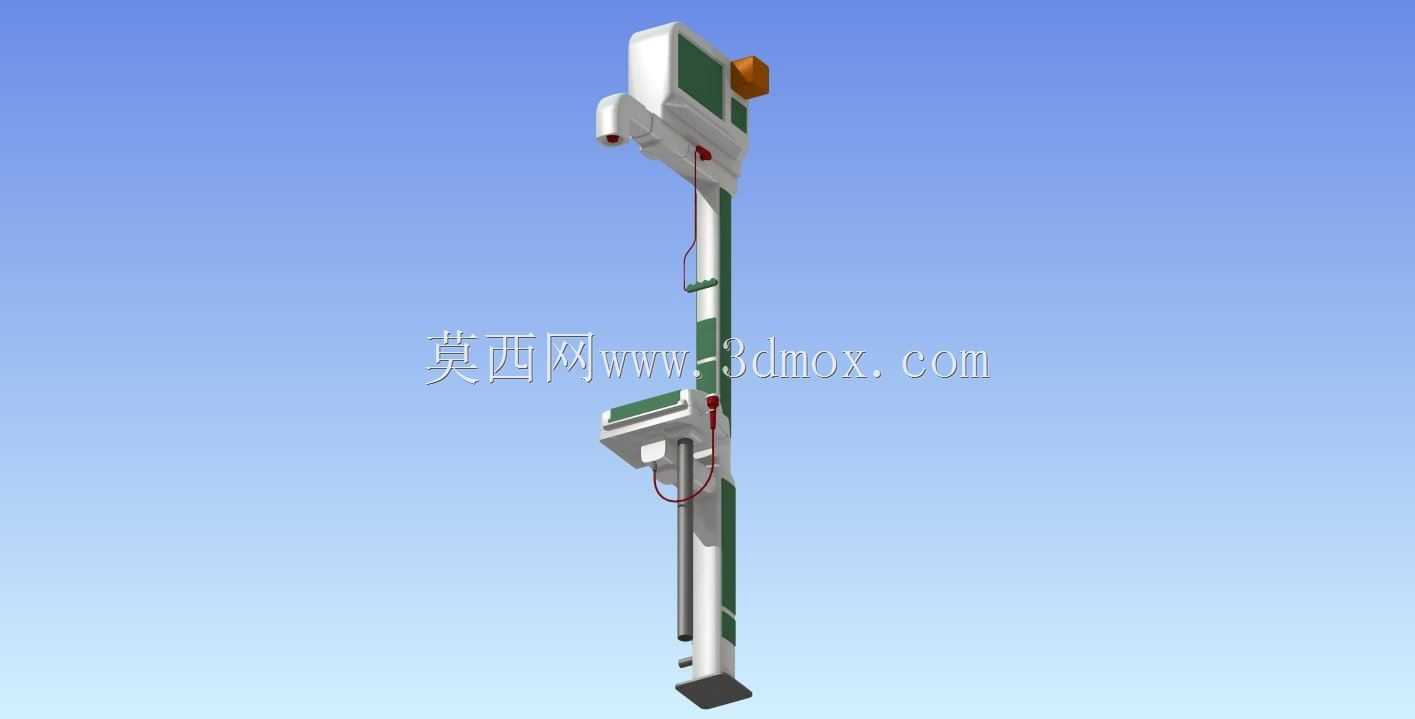

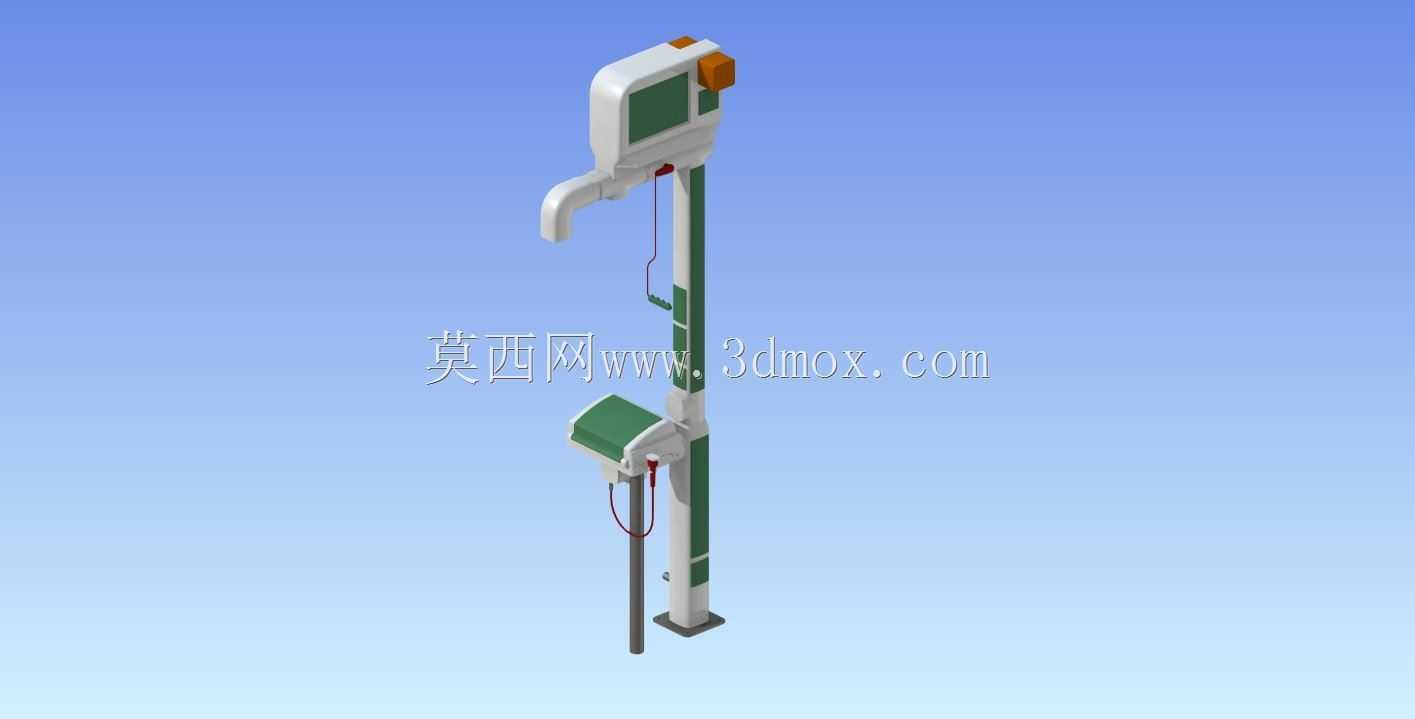

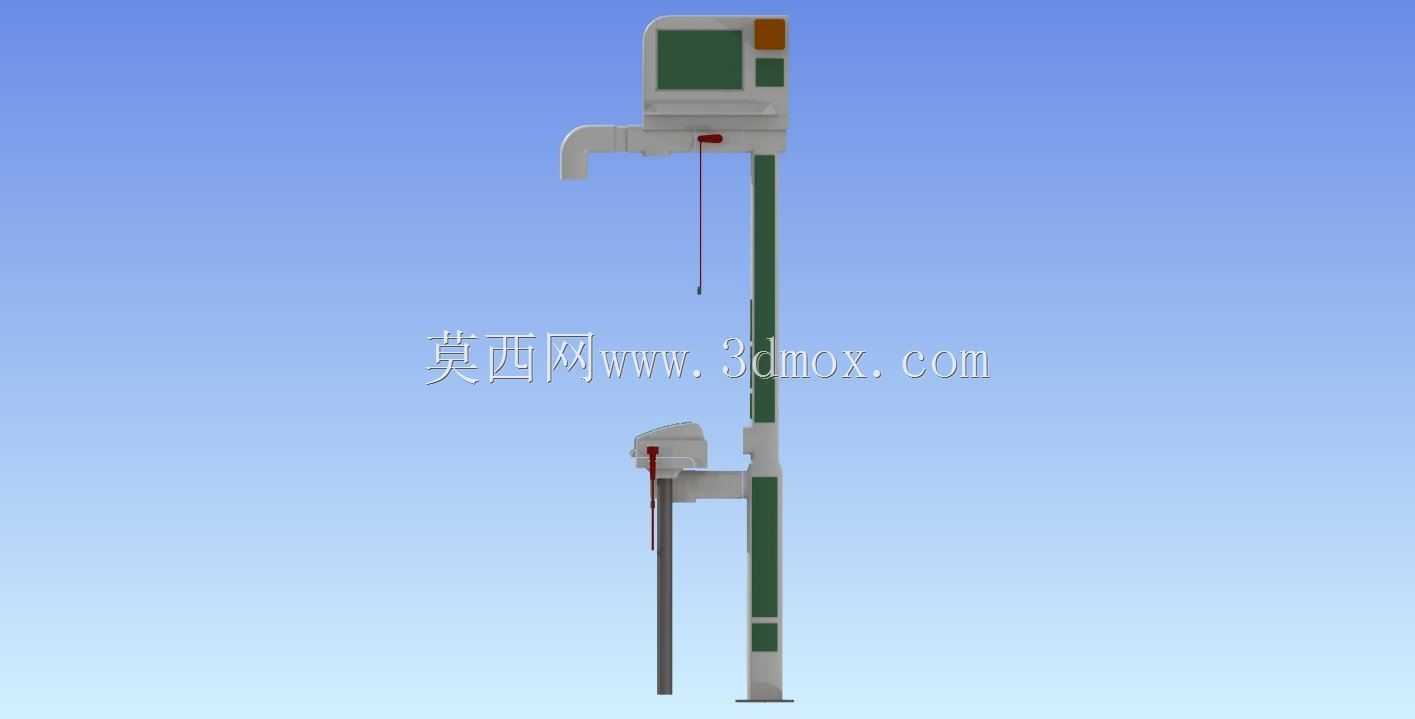

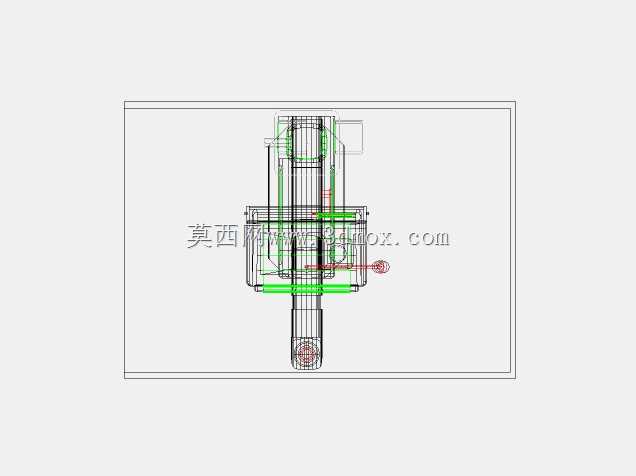

在化工生产车间、实验室、危险品仓储、金属表面处理作业区这类存在化学喷溅、有毒有害物料接触风险的作业场景中，紧急冲淋洗眼设备是强制配置的个体防护兜底设施，这套立式复合装置整合了冲淋与洗眼两大核心功能，可在作业人员遭遇化学物料喷溅、眼部沾染有害物质时，第一时间提供大流量冲淋水源，快速稀释冲离附着在皮肤、眼部的有害介质，将职业伤害程度降到最低。从结构设计来看，整套装置采用落地式立柱承载结构，主立柱采用分段式防腐涂装，绿白相间的高对比度配色符合安全设施视觉识别要求，立柱底部设置方形安装法兰盘，通过膨胀螺栓与混凝土地面刚性固定，安装时需保证立柱垂直度偏差不超过千分之三，避免长期受水流冲击出现连接松动。立柱上部集成大口径冲淋喷头，喷头采用宽幅出水结构，出水时可形成覆盖整个人体的伞状水幕，冲淋开关采用下拉式拉杆设计，触发拉杆后阀门全开，可在1秒内达到额定冲淋流量，即便人员在视线受影响的慌乱状态下也能快速触发。立柱中下部设置独立的洗眼单元，洗眼喷头采用双口柔性出水结构，出水呈缓流气泡状，避免高压水流对受伤眼部造成二次伤害，洗眼单元配备独立的脚踏或手动推板开关，触发后可持续出水，无需人员持续按压操作，方便伤者在冲洗时配合手部清理面部残留介质。设计过程中充分考虑了不同作业场景的安装边界，整套装置的安装预留空间需满足冲淋喷头中心距离地面2.2米至2.4米的规范要求，洗眼喷头中心距离地面1.0米至1.1米，装置周边1.5米范围内不得堆放设备、物料，保证应急状态下人员可无阻碍快速抵达。水路接口设置在立柱底部后侧，采用标准管螺纹连接，可直接对接厂区生产供水管网，进水端需配套设置过滤装置，避免管路杂质堵塞喷头出水孔，影响冲洗效果。整套设备的外露结构件均采用防腐材质处理，可耐受常见酸碱介质的长期腐蚀，适配多数存在化学危害的工业作业场景，在建模过程中对各部件的装配间隙、操作件的活动行程都做了1:1还原，可直接用于厂区安全设施布局规划、安装施工交底以及安全培训演示使用。
