便携式超声波测厚仪工业检测设备结构

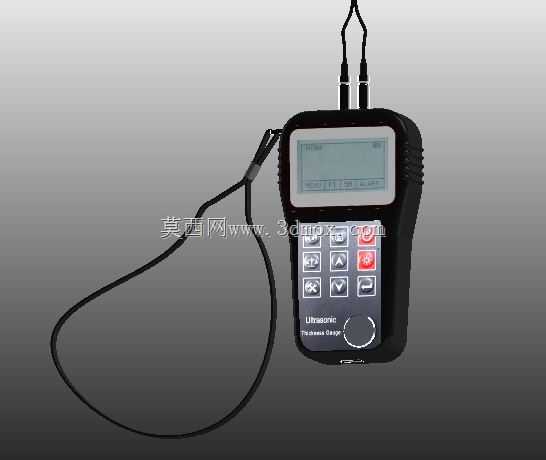

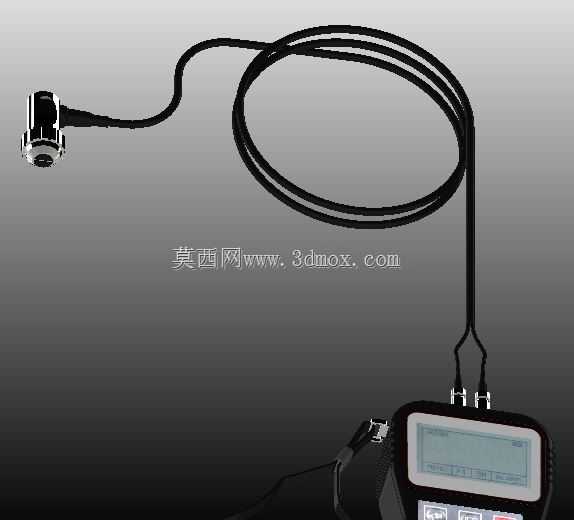

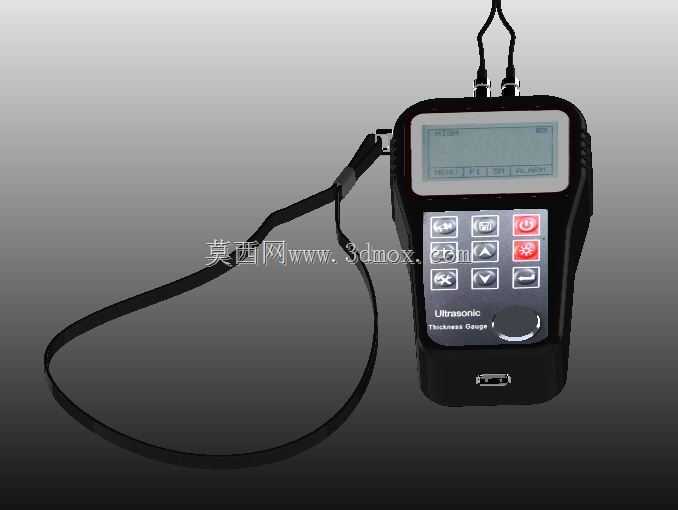

这款手持检测设备的三维结构还原，完全贴合工业现场无损检测的实际使用需求做细节落地。从现场使用场景来看，这类设备常出现在压力容器定期壁厚排查、油气输送管道腐蚀余量检测、金属板材来料厚度核验、玻璃钢等非金属构件厚度抽检环节，作业人员往往需要攀爬管架、深入设备夹层完成检测，因此整机的握持弧度做了贴合手掌虎口的内收设计，主机外壳的棱边全部做了R3以上的圆角过渡，避免在狭窄空间操作时剐蹭作业人员手套或设备表面。探头连接线采用螺旋回弹式结构设计，自然状态下线缆收拢长度控制在20厘米以内，拉伸后最大延展长度可达1.2米，既满足检测时探头远离主机的操作需求，又不会因为线缆过长在现场勾挂管道阀门等突出构件，探头与主机连接的接头位置做了双层密封结构，可应对现场少量飞溅的切削液、水汽侵蚀，适配加工车间、户外管网等多场景的使用环境。主机正面的操作按键按照作业人员单手持机时拇指的活动范围排布，常用的校准键、测量确认键布置在拇指自然覆盖的核心区域，功能切换、数据存储等低频按键布置在按键区上侧，按键表面做了凸起的防滑纹理，即使佩戴浸油的劳保手套也能准确触发，不会出现误触。显示屏区域做了15度的仰角设计，作业人员手持设备自然下垂时，视线刚好与屏幕垂直，无需刻意翻腕就能清晰读取测量数值，屏幕周边做了高出屏幕表面2毫米的防撞凸台，即使设备不慎从1.2米高度掉落到水泥地面，凸台会先接触受力，避免屏幕直接磕碰碎裂。设备底部预留了挂绳安装孔，可搭配腕带固定在作业人员手腕上，防止高空作业时设备坠落。探头部分做了两段式结构，前端的耐磨接触头采用硬质合金材质，长期在粗糙金属表面滑动测量也不会出现过度磨损，保证耦合间隙的一致性，探头尾部的应力分散结构可以避免线缆反复弯折出现线芯断裂的问题。从安装边界来看，整机不含探头的外形尺寸控制在150*75*32毫米范围内，可轻松放入作业人员的工具腰包，不会占用过多工具携带空间，电池仓布置在设备背部，采用卡扣式仓盖设计，更换电池无需额外工具，适合现场无供电环境下的长时间连续检测作业。整个结构设计没有多余的装饰性特征，所有外观细节都围绕现场检测的实操需求落地，每一处倒角、按键位置、线缆长度的设定，都对应着实际作业中遇到的痛点问题，能为同类检测设备的结构优化、非标检测工装的适配设计提供精准的三维参考。
