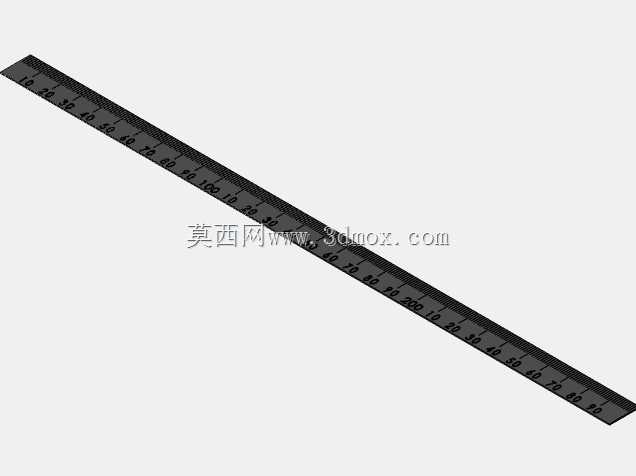

不锈钢材质机械测量直尺三维结构设计

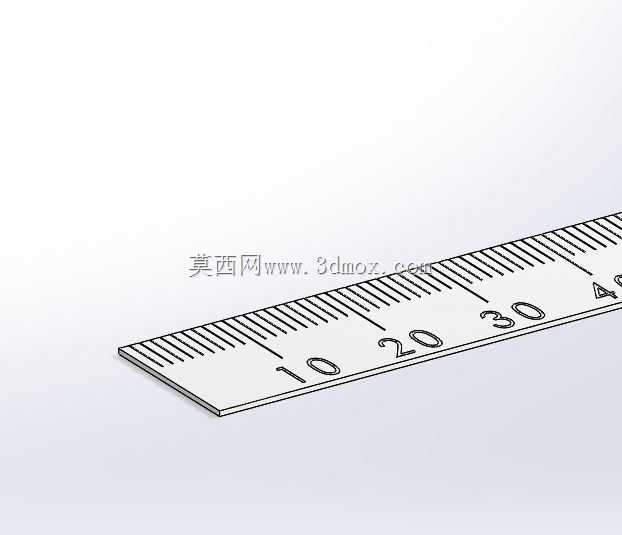

在机械加工、装配调试、尺寸核验的各类工业场景中，长度基准量具是一线作业与结构设计环节不可或缺的基础工具，这款不锈钢直尺的三维结构设计，完全围绕工业现场的实际使用需求展开。从实际用途来看，这类直尺可覆盖零部件尺寸抽检、工装夹具定位校准、装配间隙粗测、钣金划线标记等多类作业场景，相比软质卷尺，不锈钢基材的刚性特质能保证测量过程中尺身不会出现弯折形变，避免因尺体变形带来的测量误差，适配车间内多工种的日常测量需求。设计过程中首先考虑的是尺身的结构刚性，整体采用薄型平板结构，边缘做了细微的倒角处理，既避免锐边划伤操作人员，也能保证尺边可以紧密贴合被测工件表面，减少测量间隙带来的读数偏差。刻度线采用蚀刻成型的结构设计思路，区别于印刷刻度易磨损脱落的问题，蚀刻的刻度凹槽能在长期摩擦接触工件、沾染切削液或车间油污的工况下，依旧保持刻度清晰可读，刻度标识的排布遵循公制计量规范，长刻度线对应厘米级单位，中长刻度对应半厘米位置，短刻度对应毫米分度，数字标识采用凸起式结构设计，读数时辨识度更高，即便在车间光线不足的环境下也能快速识别刻度数值。外形尺寸方面，这款直尺的有效测量量程覆盖300毫米长度，尺身整体厚度控制在1毫米左右，宽度为25毫米，这个尺寸边界既保证了尺身拿取时的握持手感，也能适配狭小空间内的测量作业，不会因为尺身过宽无法伸入装配间隙完成测量。尺身两端的端部结构做了平直度校验设计，保证零刻度位置与尺端边缘的对齐精度，日常使用中可以将尺端抵靠在工件台阶面完成基准定位，无需额外寻找零刻度位置，提升现场测量的效率。从结构建模的细节来看，整个尺身的平面度公差控制在合理范围内，避免尺身出现翘曲导致贴合工件时产生缝隙，刻度线的深度、宽度都按照实际加工工艺做了等比例还原，数字标识的字体、字号、排布间距都和实物量具保持一致，能够直接用于虚拟装配中的量具模拟、测量工序的三维作业指导书制作，也能作为工业场景三维布局中的量具类元素使用，还原真实车间的作业环境细节。在实际设备选型参考中，这类不锈钢直尺的结构参数也能给非标量具定制设计提供基准参考，比如针对特殊测量场景需要加长尺身、增加特殊刻度标识时，可以基于这个基础结构调整尺寸参数，快速完成定制化量具的结构设计，减少重复建模的工作量。
