iGaging数显千分测量表头结构设计

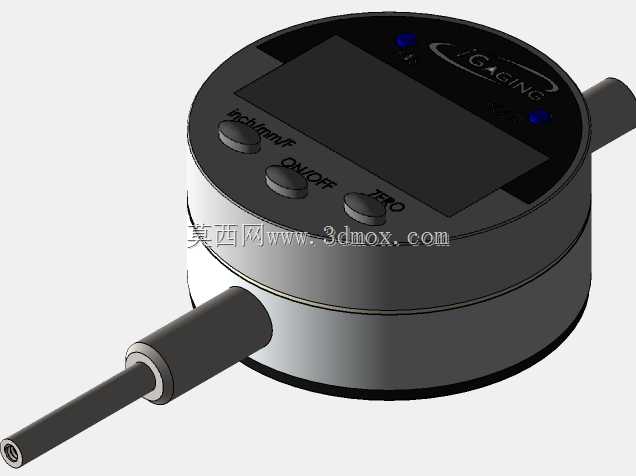

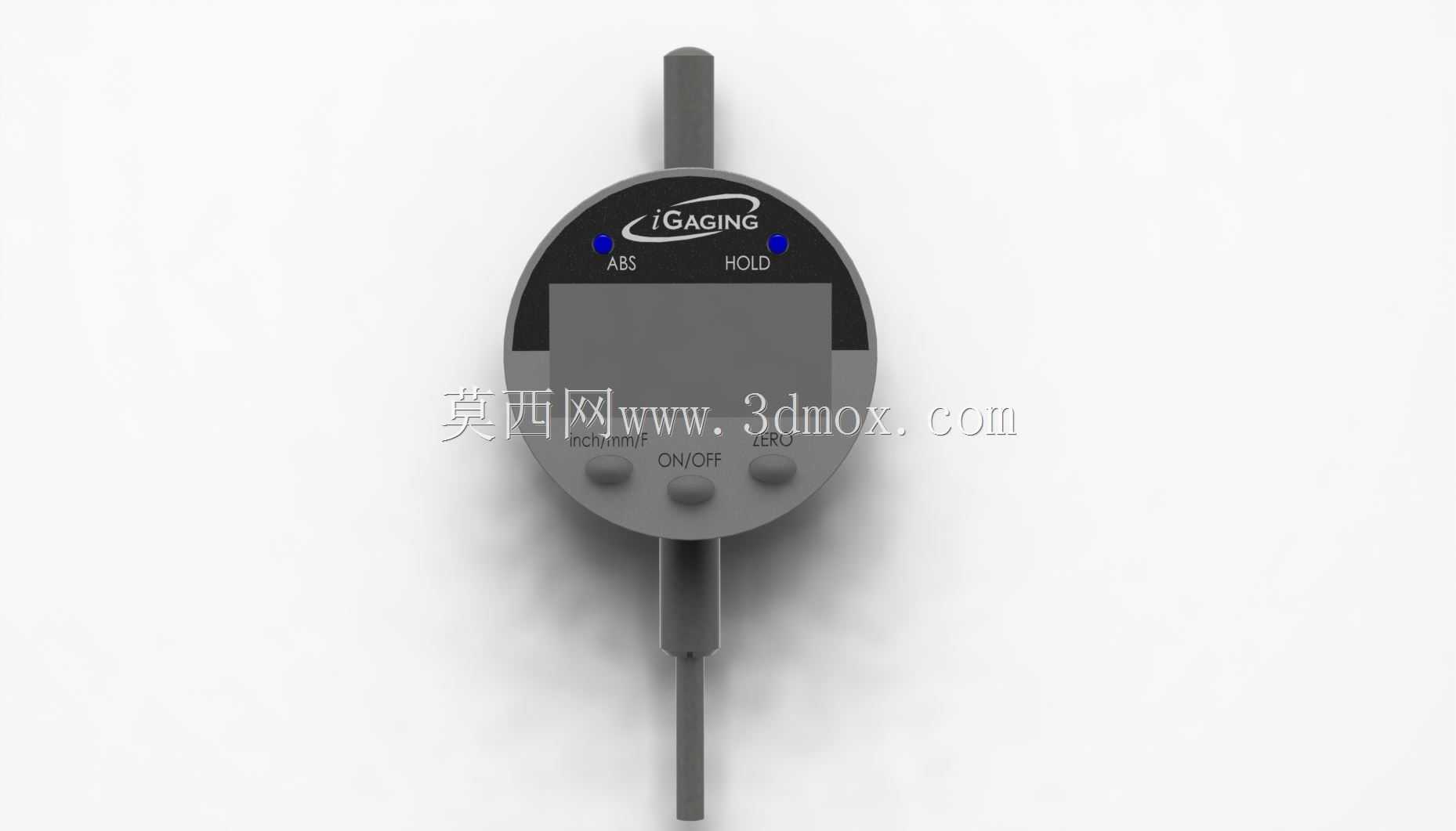

这款数显千分测量表头，在机加工现场的工序间尺寸抽检、工装夹具装夹定位校准、精密零部件形位公差检测场景中应用频次极高，相比传统机械式千分表，它的读数直观性更强，能有效降低现场操作人员的视值误差，尤其适合批量生产环节的快速检测工位使用。从结构设计来看，整体采用圆形表头搭配上下同轴测杆的布局，测杆轴线与表头中心完全重合，安装时可直接适配标准百分表、千分表的磁性表座安装夹头，不需要额外定制转接工装，安装夹持段的直径沿用行业通用尺寸，能兼容市面上绝大多数表架、高度尺测量平台的装夹接口。表头正面的显示屏区域做了下沉式防护设计，周边的壳体高出显示面0.8mm左右，即便现场操作时表头不慎磕碰工作台面，也能避免显示屏直接受冲击碎裂；正面设置的三个操作按键分别对应电源开关、测量值锁定、绝对/相对测量模式切换，按键的凸起高度控制在1.2mm，按压力度设置在5N左右，操作人员戴劳保手套也能准确触发操作，不会出现按键卡滞或者误触的情况。测杆部分采用双直线导向结构，内部的导向轴与衬套选用耐磨轴承钢材质，测杆的行程预留了足够的超程余量，即便测量时测头下压超过额定行程，也不会顶坏内部的位移传感组件；测头连接端采用标准螺纹接口，可根据不同测量场景更换平测头、尖测头、弧形测头等不同类型的测头配件，不需要对表头主体做任何改装。出线端从表头下方侧部引出，线缆做了防弯折护套处理，在频繁移动表头调整测量位置的使用场景下，能避免线缆根部反复弯折出现断线故障。从建模逻辑来看，整个模型的装配层级完全按照实物的装配顺序搭建，先完成内部传感组件、电路板的定位装配，再扣合上下壳体，最后装配测杆、按键、线缆等外部组件，所有配合面的公差预留都符合实际量产的装配要求，壳体的壁厚均匀设置在2mm，既保证了壳体的结构强度，也不会让整体重量过大增加表架的承重负担；表头背部的安装基准面做了平面度约束，安装时能与表座的夹持定位面完全贴合，不会出现装夹倾斜导致的测量示值偏差。在实际选型使用时，这款表头可直接替换同规格的机械式千分表，不需要改动原有检测工位的工装布局，数显输出的数值可直接对接现场的SPC数据采集系统，省去人工读数记录的环节，能大幅提升精密检测环节的工作效率，在模具修配、精密零件装配、设备精度校准等场景下都能稳定发挥测量作用。
