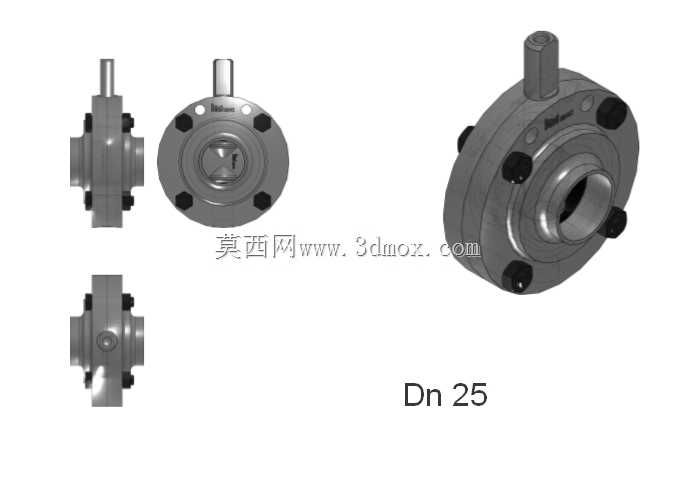

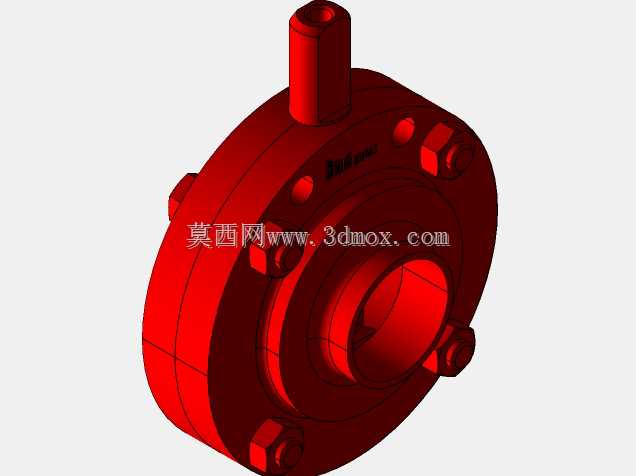

对夹式Dn25蝶阀工业结构设计

这款公称通径25mm的对夹式蝶阀，是小口径流体管路系统里的常用截断与调节部件，在民用给排水、小型化工助剂输送、暖通空调循环水支路、压缩空气分支管路等场景中应用广泛，尤其适配安装空间局促的管路布局，相比同通径的闸阀、截止阀，它的轴向安装尺寸更短，能有效压缩管路排布的占用空间，降低管线整体的布局成本。从结构设计来看，该蝶阀采用对夹式连接形式，阀体两端没有自带的法兰凸缘，安装时直接夹在两片管路法兰之间，通过穿装螺栓完成固定，这种设计大幅减轻了阀门自身重量，也减少了法兰连接的密封面数量，降低了潜在的泄漏风险点。阀板采用回转式启闭结构，阀杆带动圆形蝶板做90度范围内的旋转，即可完成全开、全关动作，也可通过旋转角度的调整实现管路流量的线性调节，相比升降式启闭的阀门，它的操作力矩更小，启闭速度更快，流阻系数更低，全开状态下介质流经阀瓣的压力损失极小，适合对管路压损控制有要求的循环系统。在设计细节上，阀体周向均匀布置的螺栓过孔位置经过精准校核，匹配PN10/PN16等级的标准法兰孔距，安装时无需额外调整配做孔位，能直接适配常规的小口径工业管路法兰。阀杆与阀体的配合部位设置了多级密封结构，避免介质从阀杆转动间隙处外漏，蝶板的密封面采用贴合式设计，关闭状态下能实现可靠的截断密封，可适配水、轻质油品、低压气体等多种常见工业介质。从安装边界来看，该蝶阀的轴向安装厚度仅为同通径法兰闸阀的三分之一左右，安装时不需要为阀门预留过长的轴向操作空间，阀杆顶部的操作端预留了适配手柄或执行器的连接结构，既可以搭配手柄做现场手动操作，也可加装气动、电动执行器实现远程自动控制，满足不同自动化程度的管路系统需求。建模过程中严格遵循小口径对夹蝶阀的实际结构比例，阀体的外形轮廓、螺栓孔的分布位置、蝶板的回转空间、阀杆的伸出长度都按照实际工程尺寸还原，能直接用于管路排布的干涉检查、装配模拟，也可作为小口径阀门选型阶段的结构参考，帮助设计人员提前预判管路安装的空间需求，避免现场安装时出现部件干涉、操作空间不足的问题。
