带气动执行机构弹簧复位三通角式球阀

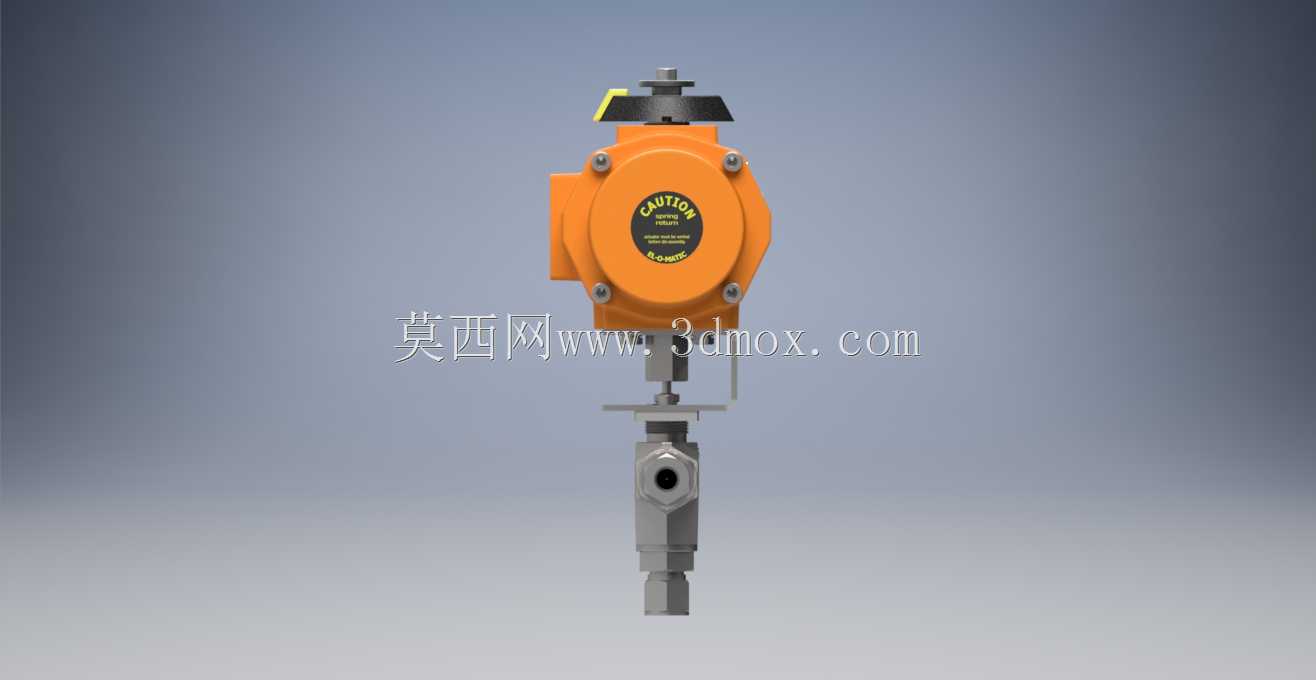

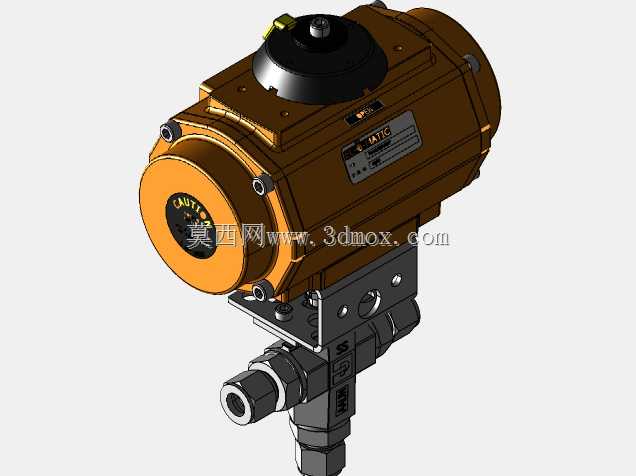

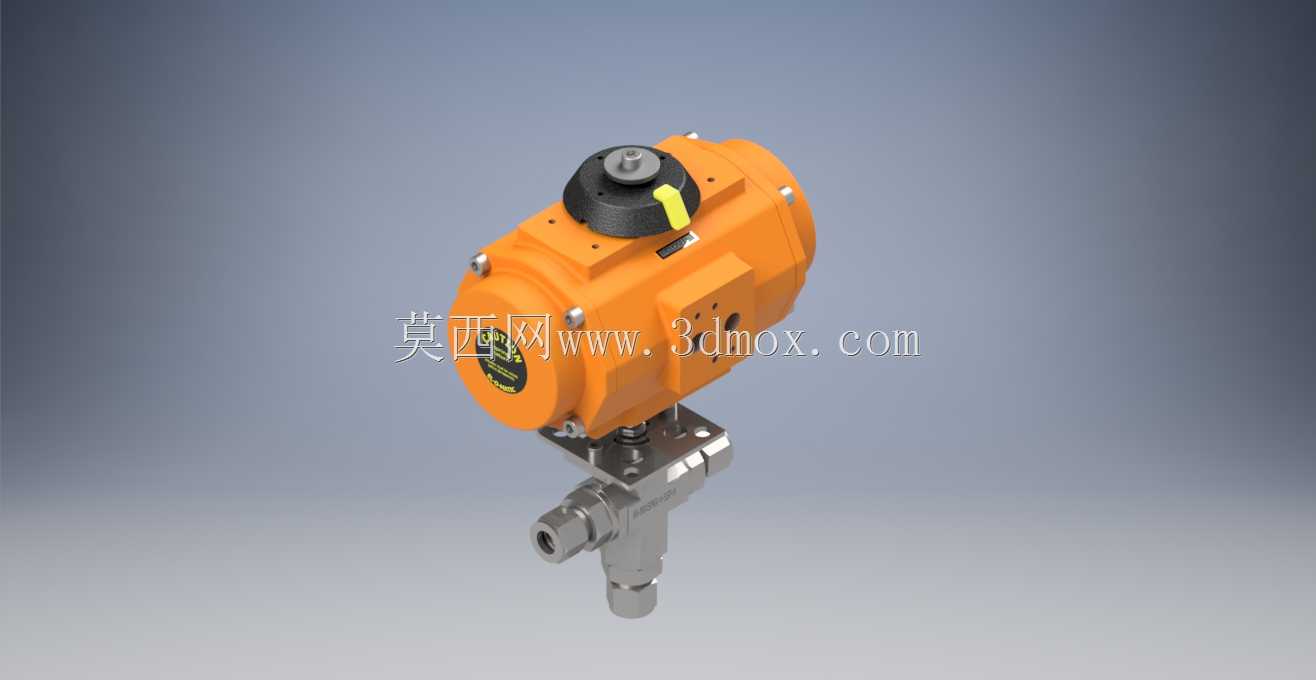

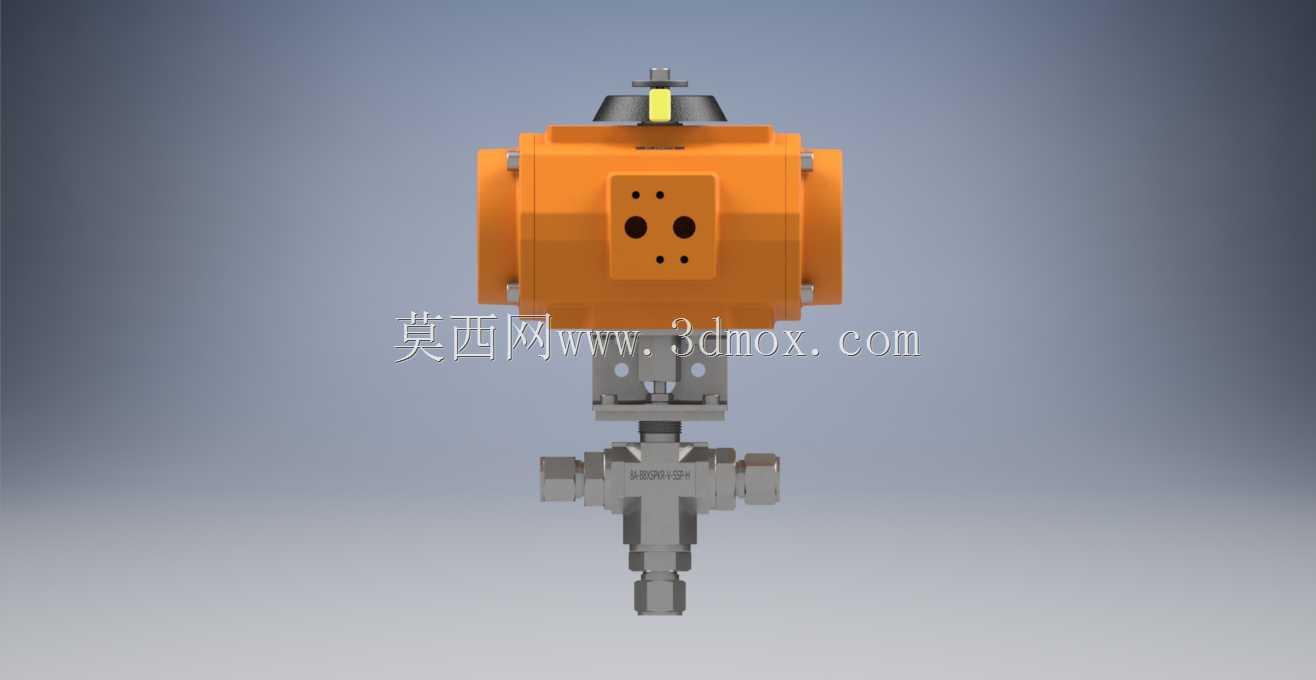

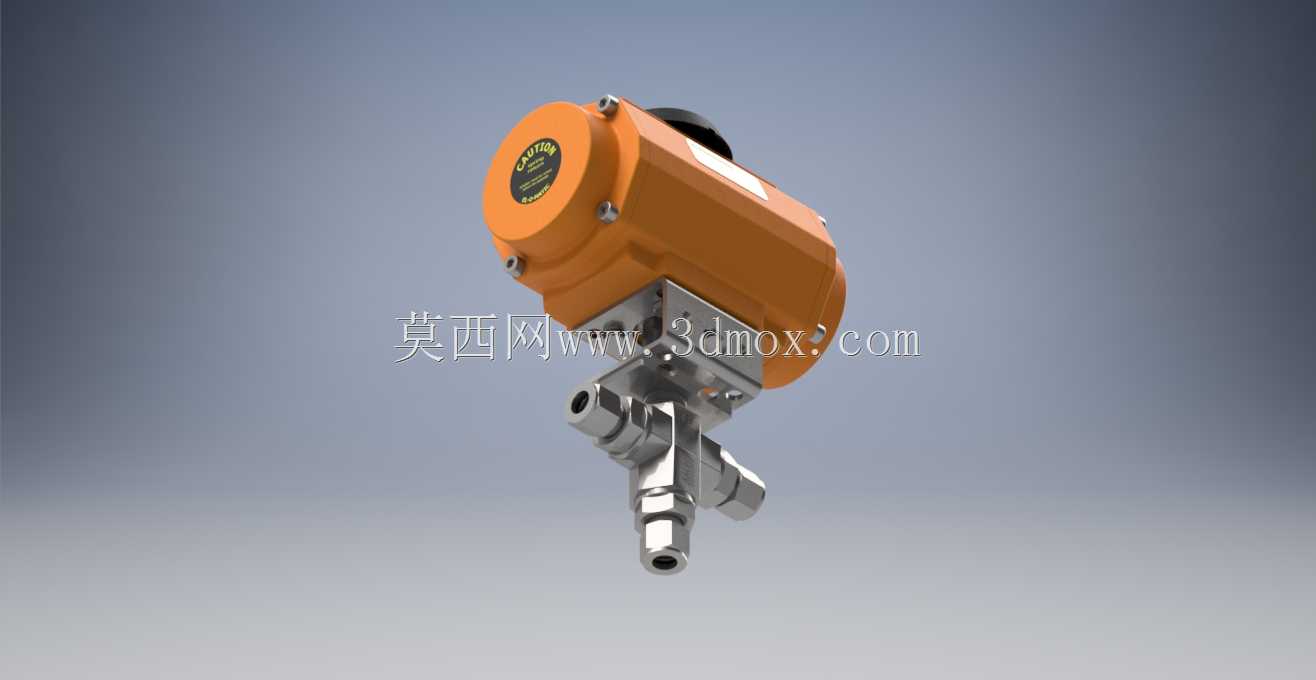

这款带气动执行机构的三通角式球阀，主要面向小口径流体管路的换向、分流工况设计，在化工取样、实验室流体分配、小型液压站油路切换、高纯气体管路控制场景中应用较多，适配1/2英寸A-Lok双卡套管件连接，无需额外焊接转接头，可直接对接同规格的不锈钢仪表管路，安装时能减少管路转接点，降低泄漏风险。执行器采用EL-O-Matic PE-60系列气动驱动头，搭配弹簧复位结构，在气源失压时可自动复位到预设安全工位，避免管路介质失控引发的工艺风险，驱动部分与阀体之间采用支架连接，输出轴与阀杆通过方榫配合传递扭矩，连接部位设置防尘密封圈，可适配多数有轻度粉尘、溅水的工业安装环境。阀体为B系列三通角式结构，流道采用等径设计，介质流经时的压损较小，阀座采用密封件适配常规中性流体、低压气体的密封需求，角式结构可直接适配垂直与水平管路呈90度布局的安装空间，无需额外增加弯头转接，能有效压缩管路安装占用的空间。建模过程中优先还原了实际产品的安装边界：执行器顶部的状态指示帽突出于驱动头上端面，安装时需预留至少30mm的上部空间用于手动操作与状态观察，阀体侧方的两个卡套接口中心距、底部接口与执行器轴线的相对位置均按实物比例还原，可直接用于管路布局的干涉检查；驱动头侧面的气源接口位置、接线预留空间也做了还原，方便设计人员在做整机布管布线时提前预留操作空间。结构设计上，气动执行器的活塞齿轮齿条传动结构做了简化还原，既保留了外形安装尺寸的准确性，也能直观展示内部扭矩传递的逻辑，阀杆与阀体之间的填料压盖结构做了细节呈现，可用于指导装配工艺的梳理，弹簧腔的排气槽位置也做了对应还原，方便设计人员理解失压复位的气路逻辑。在设备选型配套时，这款阀的整体重量较轻，安装时无需额外做支撑结构，可直接通过管路承载，适配的工作压力区间覆盖常规仪表管路、小型流体设备的工况需求，弹簧复位的响应速度可满足多数常规工况的紧急切断、换向要求，角式流道的设计也能避免介质在阀腔内部的残留，适合有定期吹扫、介质切换需求的管路系统使用。
