尼龙材质BSPT螺纹异径管接头结构

　　在气动控制回路、低压流体输送管路、小型液压辅件系统的布设过程中，不同通径管路的转接是现场装配经常遇到的工况，这类异径外螺纹接头正是为解决该类需求设计的核心转接元件。该接头采用尼龙66作为基体材质，相较于金属接头具备更优异的绝缘性能与耐弱腐蚀特性，在气动自动化生产线、民用净水设备管路、小型化工试剂输送支路中应用广泛，能够适配14巴以内的工作压力场景，覆盖常规气动系统0.8兆帕以内的常规工作压力区间，同时可在-20℃到110℃的温度范围内保持结构强度与密封性能，不会因常规工况下的温度波动出现螺纹变形或密封失效问题。

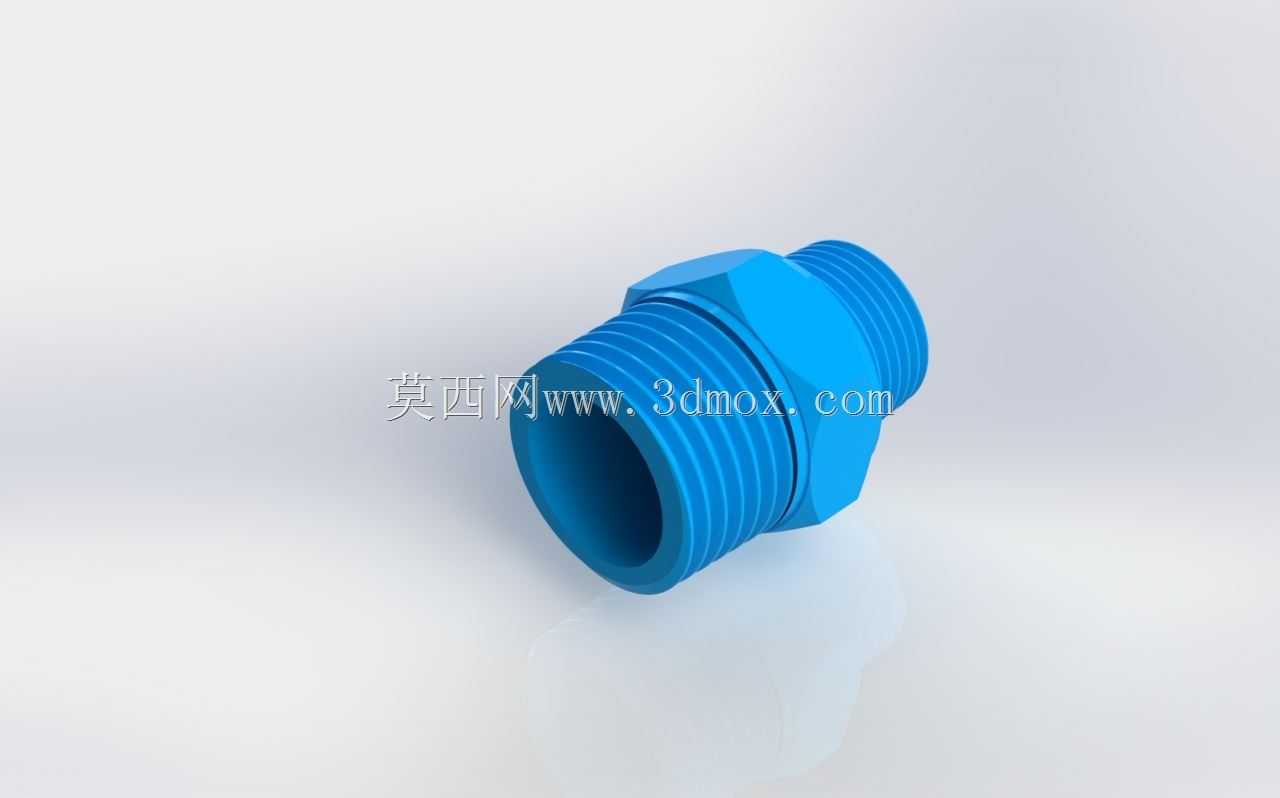

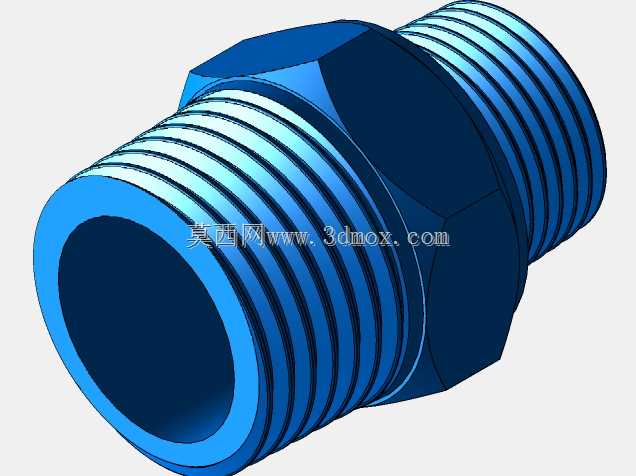

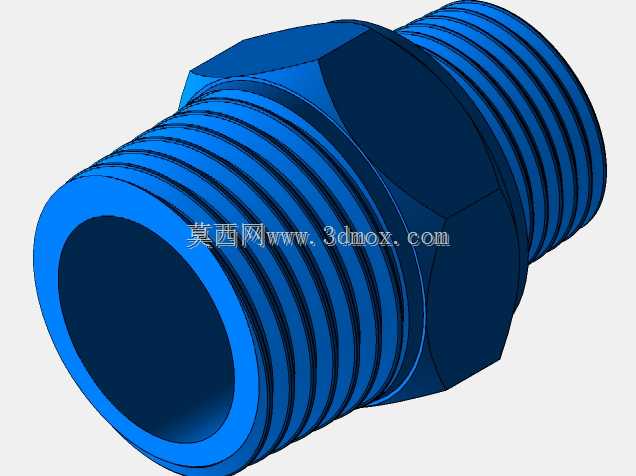

　　接头两端采用BSPT英制锥管螺纹设计，一端为1/2英寸规格，另一端为3/8英寸规格，锥管螺纹自身具备锥度密封特性，装配时配合生料带或密封胶即可实现可靠的管路密封，无需额外加装密封垫片，减少了装配环节的零件数量。中部设计有外六角结构，对边尺寸符合常规扳手的夹持标准，现场装配时可使用普通活动扳手或对应规格的呆扳手完成拧紧作业，无需定制专用工装。整体外形采用等强度过渡设计，螺纹段与六角夹持段之间做了圆弧过渡处理，避免应力集中导致的接头开裂问题，内部流道做了平滑过渡处理，没有突兀的变径台阶，能够减少流体经过时的压损，避免流道内出现积液残留的问题，在输送洁净流体或带有轻微杂质的流体时都能保持顺畅的通流状态。

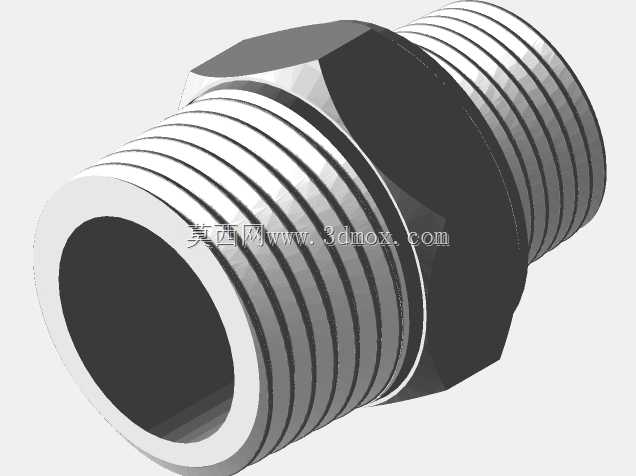

　　从建模逻辑来看，该类接头的三维建模需要先完成主体回转特征的构建，先绘制轴向截面轮廓完成回转基体，再切除出内部通流孔，之后绘制两端的锥管螺纹特征，螺纹收尾处需要做退刀结构处理，避免加工时出现螺纹烂牙的问题，中部六角结构通过拉伸切除完成，所有棱边都做了符合工程实际的倒角处理，既避免加工后的锐边划伤操作人员，也能在装配时起到导向作用，方便螺纹对准内螺纹孔。安装时需要注意，该接头的两端螺纹分别对应不同通径的内螺纹接口，装配前需要确认螺纹规格匹配，拧紧力矩需要控制在合理区间，避免尼龙材质因力矩过大出现螺纹滑牙或六角部位开裂的问题，接头的轴向总长度与最大外径都控制在紧凑范围内，不会在密集布设的管路中占用过多安装空间，适合在阀岛周边、设备内部狭小空间的管路转接场景使用，相较于金属接头重量更轻，能够降低整体管路的负载，在移动类气动设备上使用时也不会增加过多的额外重量。
