904H型丙烷燃气调压还原装置结构

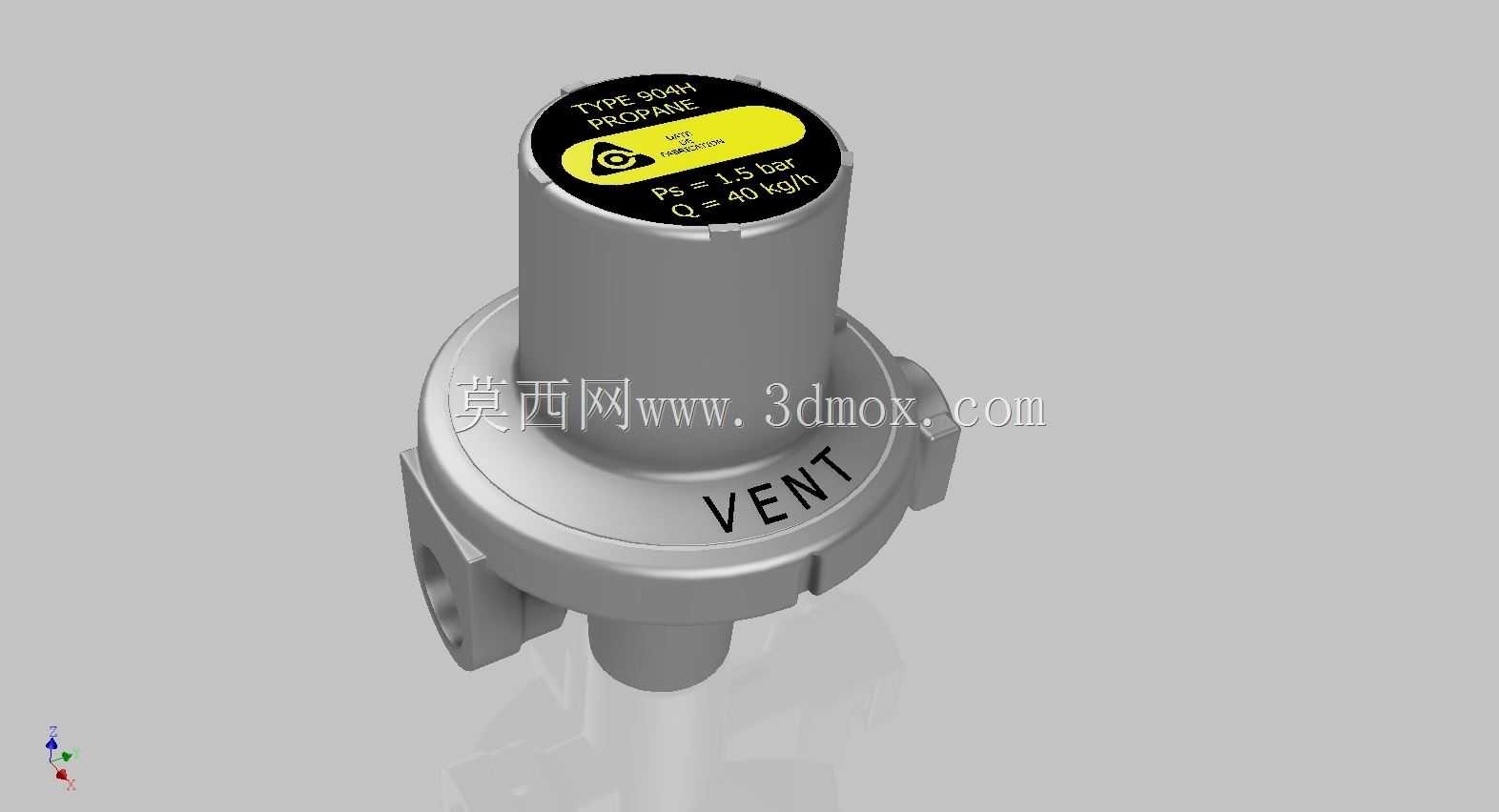

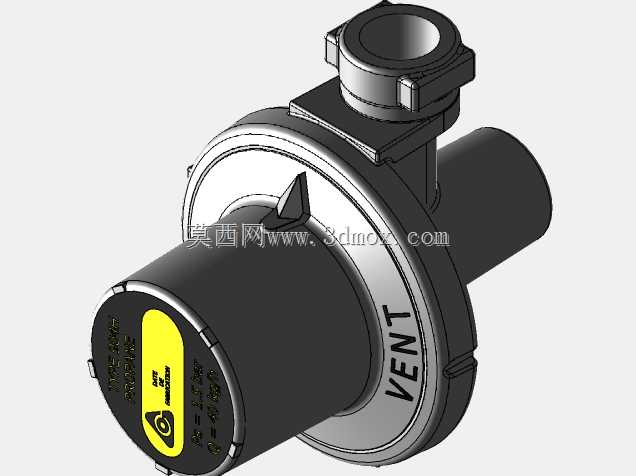

这款丙烷调压还原装置主要应用在工业燃气供给、热处理燃烧配套、丙烷集中供气管路系统中，作为燃气管路的核心压力调控部件，承担着将上游高压丙烷介质降压至下游燃烧设备额定工作压力的核心作用，同时可稳定输出压力，避免气源压力波动、流量变化导致的燃烧工况失稳，在金属热处理还原气氛供给、工业钎焊燃气配套、中小型丙烷用气设备的前端调压场景中适配性较强。从结构设计来看，装置采用立式直通类阀体布局，顶部设置调压标识端盖，端盖上标注了额定工作压力、额定流量参数，方便现场安装调试时快速核对工况匹配性；阀体侧面预留泄压排气口，标注有VENT标识，可在阀体内腔压力超阈值时自动泄放超压介质，保障管路与下游设备的运行安全，避免超压引发的燃气泄漏、燃烧回火等风险。阀体下部设置介质进出接口，接口采用常规管螺纹连接形式，适配现场常用的燃气输送管路安装，安装时需注意阀体朝向，保证泄压口方向避开人员操作位与高温热源区域，同时预留足够的操作空间用于后期调压操作与维护检修。设计阶段充分考虑了现场安装的边界条件，阀体整体外形紧凑，立式安装占用的横向空间较小，适合在管路排布密集的燃气阀组、设备旁侧预留安装位中布置，接口的中心距、阀体突出端的尺寸均匹配常规燃气调压支路的安装间距，无需额外定制转接管件即可完成装配。装置的上部调压腔与下部阀体采用螺纹旋合加密封件的连接结构，既保证了腔体的密封性能，也方便后期拆解维护内部密封件、调压弹簧等易损部件；阀体外部的加强筋结构沿介质流向布置，在保证阀体结构强度承受额定工作压力的同时，尽可能控制了整体重量，降低安装时对管路支撑件的载荷要求。在实际工况应用中，这类调压装置需要匹配下游设备的用气流量选择对应规格，该款额定流量可满足中小型燃烧器、单台热处理设备的丙烷用气需求，安装时需在装置上游配置控制球阀与过滤装置，避免管路中的杂质进入调压腔导致密封面磨损、调压失效，下游可根据需求配置压力检测表，实时监控输出压力是否在工艺要求区间内。
