施耐德二阀组工业管路控制构件

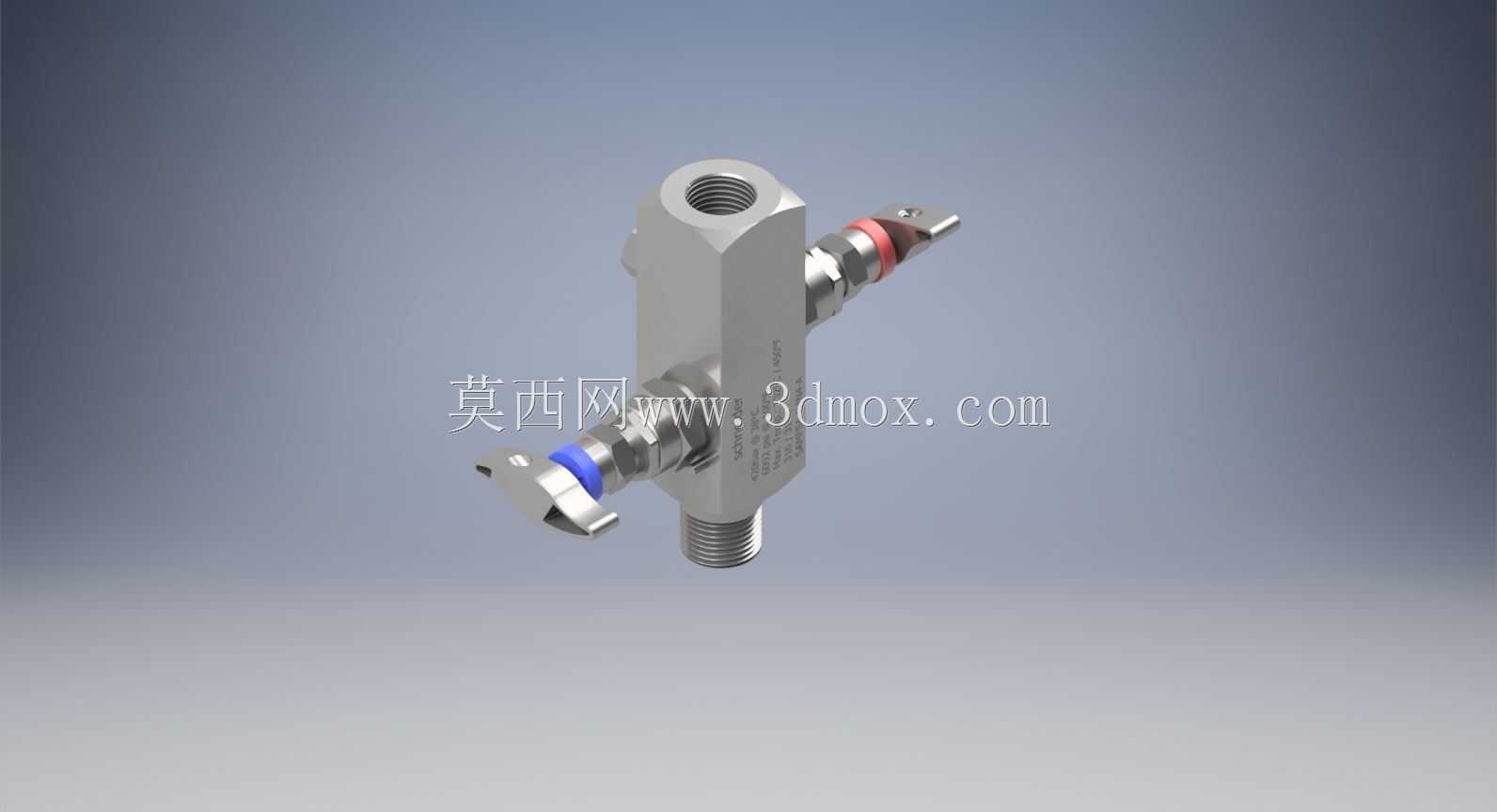

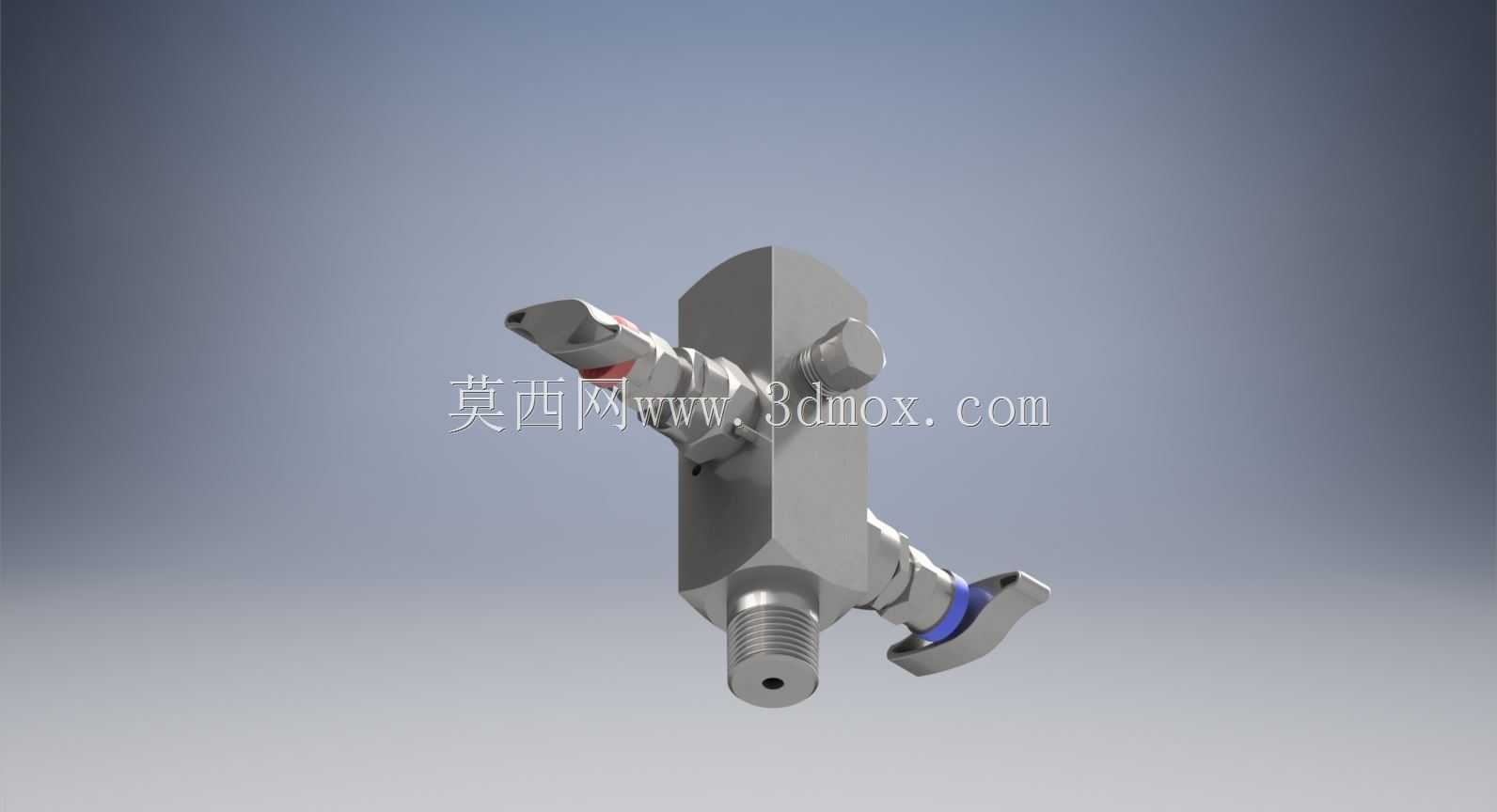

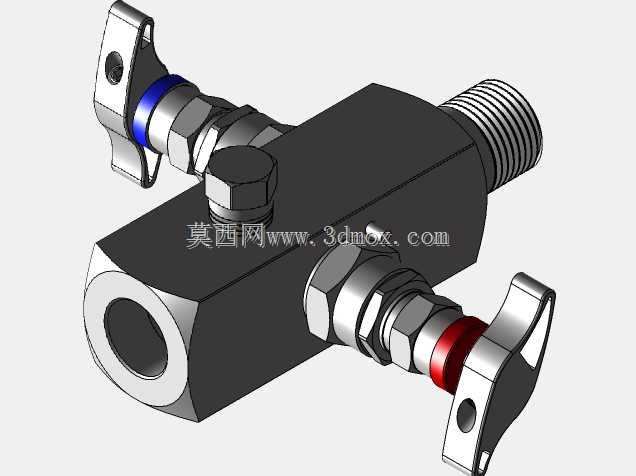

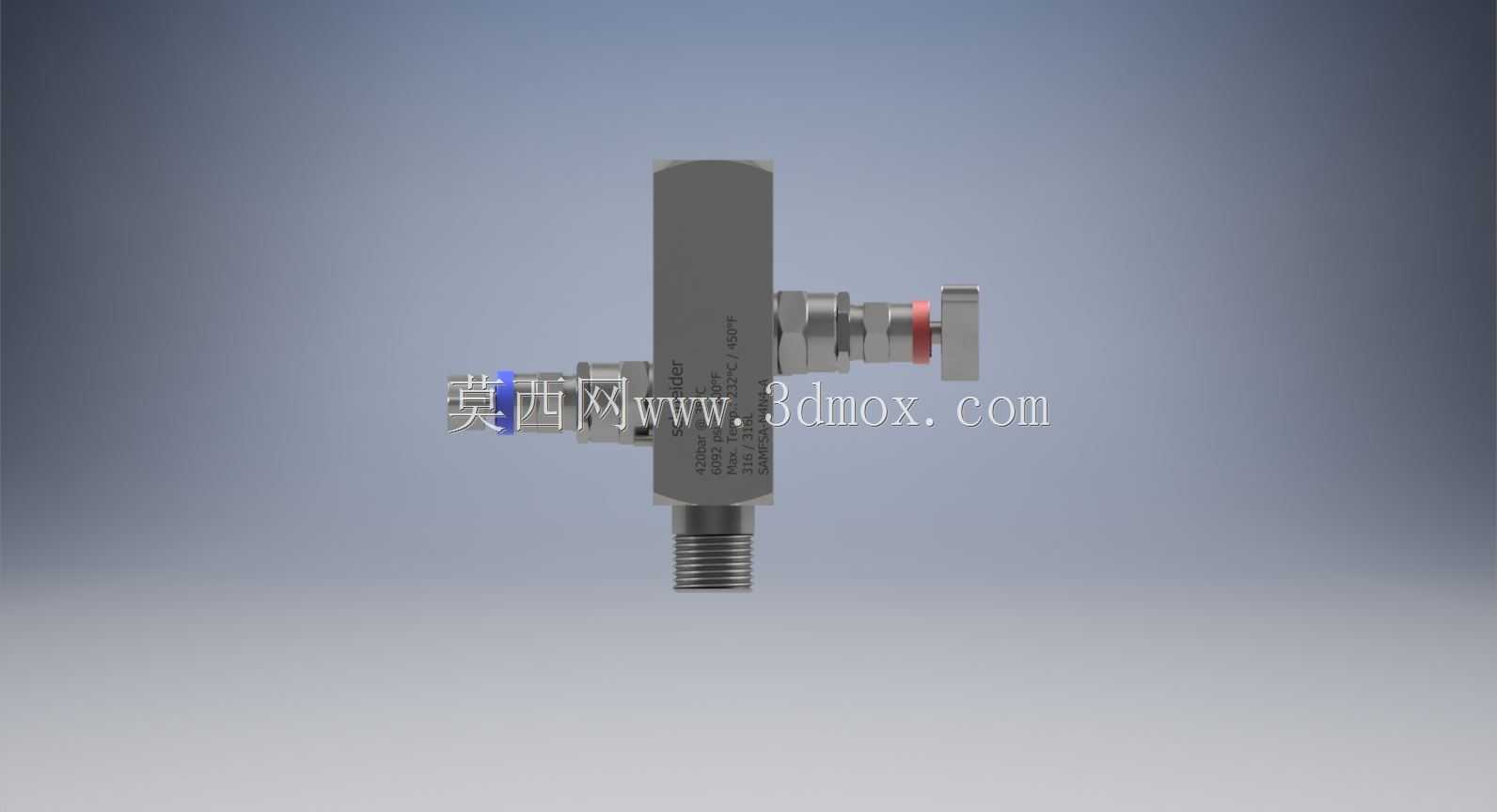

该阀组构件主要应用于工业过程控制的压力测量管路场景，常见于石化、电力、冶金行业的变送器配套安装环节，承担取压、隔断、排气、排污的核心功能，可在不拆卸压力变送器的前提下完成管路排气、零点校准、在线排污操作，大幅降低现场维护的作业强度与管路泄漏风险。从结构设计来看，整体采用一体化锻造的方体基体，相比拼接式阀组减少了潜在泄漏点，基体上下端设置外螺纹接口用于对接工艺管路与变送器侧连接，侧部布置两个独立的阀芯操作端，分别承担截止阻断与排气泄压功能，阀芯采用锥面密封结构，配合硬质密封面研磨处理，可在中低压工况下实现长期可靠的密封性能，避免长期使用后的内漏问题。设计阶段充分考虑现场安装的操作空间，两个手柄的操作角度错开布置，不会出现操作干涉，手柄采用防滑滚花结构，即使现场操作人员佩戴劳保手套也可完成可靠的启闭操作，基体侧面预留的标识区域可直接激光打标标注介质流向与额定压力参数，方便现场运维人员快速识别管路状态。安装边界方面，整体轴向长度控制在紧凑范围内，适配现场变送器安装支架的常规间距，不需要额外调整管路布局即可直接替换同规格传统阀组，进出口螺纹采用标准管螺纹规格，可直接对接现有工业管路的常规接头，不需要额外加工转换接头。排气口的位置设计在阀组侧上方，排气操作时排出的介质不会直接喷向操作人员位置，兼顾现场作业的安全性，阀芯的启闭行程经过优化，仅需要较小的手柄转动角度即可完成全开到全关的动作，适合现场狭小空间内的操作需求。基体的流道采用等径设计，不会因为阀组接入造成管路压损过大，影响压力测量的精度，同时流道内部做了光滑过渡处理，减少介质残留，避免粘稠介质在阀组内部堆积造成堵塞问题。
