卧式直联小型离心水泵三维结构设计

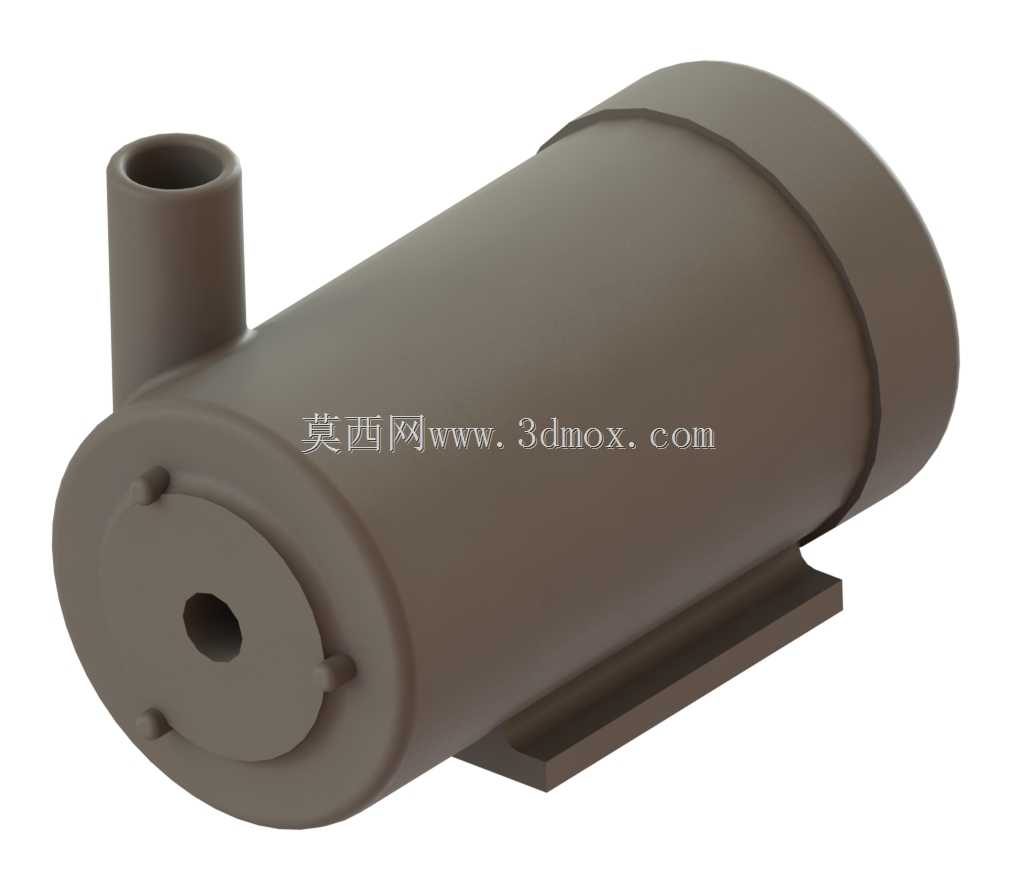

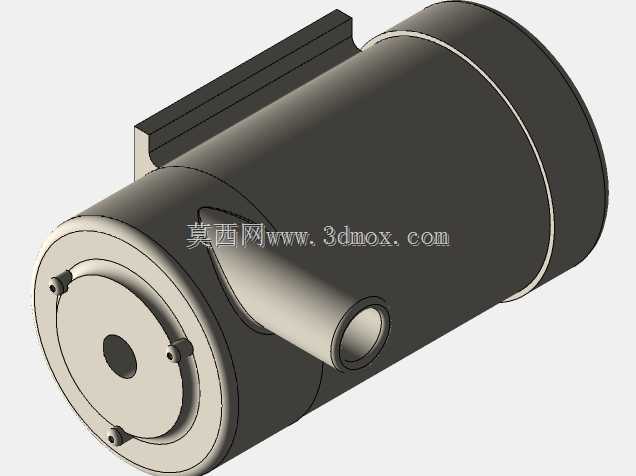

这款小型卧式水泵采用电机与泵体直联的一体化结构设计，省去了传统联轴器传动的冗余结构，整体轴向尺寸紧凑，适合安装空间受限的流体输送场景。从结构布局来看，泵体进水口设置在前端盖轴心位置，出水口垂直向上布置在泵腔侧上方，这种流道走向能够在叶轮高速旋转时，让进水侧形成稳定的负压区，将待输送水体轴向吸入泵腔后，经叶轮离心作用增压，从径向出水口排出，流道转折处做了圆弧过渡处理，能有效降低流体局部阻力损失，减少湍流带来的能耗与运行噪音。

安装结构上，泵体底部设置了一体化的铸造安装底座，底座上预留了两个对称的安装固定孔位，安装时可通过螺栓直接固定在设备机架或混凝土基础上，底座与泵筒、电机壳体的连接位置做了加强筋过渡，能够承受运行时的振动载荷，避免长期运行出现连接部位开裂的问题。整体外形为圆柱形电机壳体搭配同轴泵腔结构，外部无突出的传动部件，外壳防护结构完整，既可以用于小型工业设备的循环冷却水输送，也能适配家用供水增压、小型农田灌溉、实验室流体循环系统等场景的输水需求。

设计过程中，优先考虑了易加工性与装配便捷性：前端盖与泵筒采用止口定位配合，通过周向均匀布置的螺栓实现紧固，拆卸时只需松开端盖螺栓即可取出叶轮组件，方便后期清理流道堵塞、更换密封件等维护操作。电机壳体与泵腔之间设置了机械密封腔，预留了标准密封件的安装空间，能够有效防止高压水体向电机侧渗漏，保障电机运行安全。叶轮采用闭式离心叶轮结构，叶片为后向式设计，兼顾了小流量工况下的扬程输出与运行效率，在额定转速下能够稳定输出满足小型输水场景需求的压力与流量。

从安装边界来看，该泵的径向最大尺寸为电机壳体的外径，轴向尺寸从进水口端面到电机尾端盖为总长度，垂直方向从底座安装面到出水口顶端为总高度，选型安装时只需预留对应尺寸的操作空间，同时在进出水口位置预留管路连接的操作余量即可，无需额外预留联轴器调整、传动部件防护的空间，大幅降低了配套安装的空间要求。运行时整体重心落在安装底座的中心区域，固定后运行稳定性好，振动幅度小，对安装基础的强度要求低于分体式传动结构的水泵产品。
