液化石油气输送侧通道泵结构设计

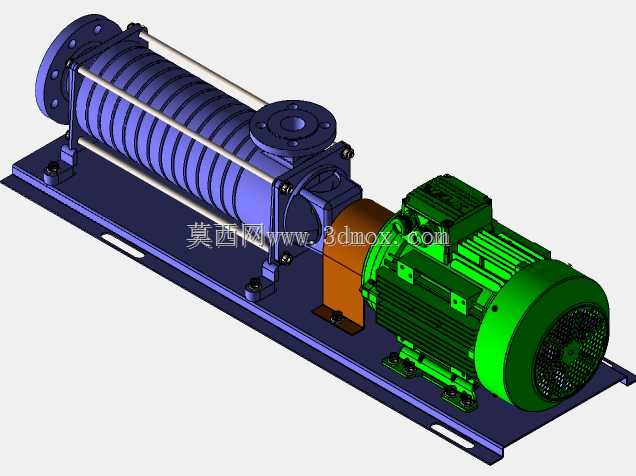

在油气储运、炼化场站以及民用燃气调压输配场景中，易汽化介质的输送一直是流体设备选型的核心难点，常规离心泵在输送含气液态介质时，极易因入口压力波动出现汽蚀、气锁问题，轻则流量扬程骤降，重则断流无法运行，直接影响整套输配系统的稳定性。这款侧通道结构的输送泵，正是针对液化石油气、丙烷这类高饱和蒸气压介质的输送需求开发，其核心设计逻辑围绕高含气工况的适应性展开，区别于普通离心泵的闭式叶轮结构，这款泵采用特殊设计的吸入叶轮构型，在叶轮入口处通过流道型线的优化，降低介质进入叶轮时的压力降，从结构层面减少介质汽化的概率，同时侧通道的流道设计允许叶轮对气液两相介质持续做功，即便介质中混入占比最高达50%的蒸汽组分，泵体依然可以维持稳定的输出特性，不会出现普通离心泵遭遇气阻时的断流故障。从安装适配性来看，这款泵的进出口采用标准管路对接尺寸，底座安装孔位的间距符合同流量等级烃泵的通用安装边界，在老旧场站设备替换时，无需重新改动基础管路和预埋地脚位置，可直接完成对位安装，降低现场改造的施工量。泵体的过流部件型线在建模时充分考虑了流场分布特性，侧通道与叶轮的配合间隙经过反复校核，既保证气液两相在流道内的充分混合增压，又避免间隙过大导致的容积效率损失，同时叶轮的动平衡构型在三维建模阶段就完成了配重优化，减少运行过程中的径向振动，降低轴承和密封件的交变载荷，延长易损件的更换周期。在实际应用中，这类泵可直接接入液化石油气储配站的灌装管路、调压站的中转输送管路，也可用于小型丙烷脱氢装置的中间介质输送环节，其对入口压力的要求更低，无需在泵前增设额外的增压引射装置，简化了整套输送系统的管路配置。建模过程中，泵体的密封腔结构按照烃类介质输送的密封要求设计，预留了机械密封的安装空间，可适配单端面或者双端面机械密封的安装需求，满足不同防爆等级场站的使用要求，同时泵壳的剖分结构采用径向剖分设计，在检修时无需拆卸进出口管路即可完成叶轮和密封件的更换，大幅降低现场运维的拆装难度。
