开口弹性挡圈卡簧结构设计

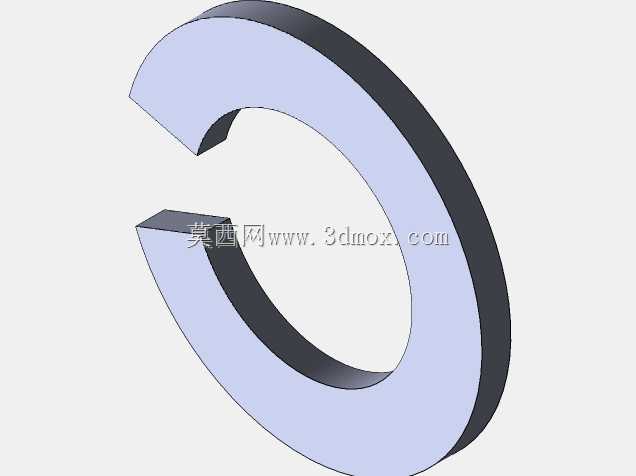

这类开口弹性挡圈是机械装配中极为常用的轴向限位零件，日常多被装配在轴槽或者孔槽内部，用来限制轴上或者孔内配套零件的轴向窜动，在小型传动机构、家电转轴、工装夹具、小型电机输出端的装配场景中应用十分广泛。从结构设计逻辑来看，该零件采用开口式C型结构，开口处预留的形变余量可以让挡圈在装配时通过专用卡簧钳撑开或者压缩，顺利卡入预先加工好的安装槽内，装配到位后依靠自身弹性恢复形变，紧密贴合槽壁，实现可靠的轴向定位，不需要额外的焊接、粘接工序，拆装维护都十分便捷。设计过程中需要重点把控几个核心尺寸边界：首先是挡圈的自由状态外径或者内径，要和对应安装轴、安装孔的尺寸形成适配，确保装配后挡圈不会从槽内脱出；其次是挡圈的截面厚度，要和安装槽的槽宽、槽深匹配，厚度过大无法顺利卡入槽内，厚度过小则会出现轴向间隙，无法起到稳定的限位作用，长期受轴向载荷冲击还容易出现窜动脱落；开口处的两个端孔是专门为卡簧钳设计的受力点位，孔径要匹配常规卡簧钳的钳头直径，方便装配时施加均匀的形变力，避免挡圈受力不均出现塑性变形。从实际使用场景来看，这类挡圈多用于载荷不大、轴向冲击力较小的传动部位，比如小型齿轮在轴上的定位、轴承内圈或者外圈的轴向限位、连杆机构中销轴的防脱限位，相比轴端挡圈、圆螺母锁紧等限位方式，这类C型挡圈占用的安装空间更小，不需要在轴端加工螺纹或者预留螺钉安装位，能够有效缩减整体机构的轴向尺寸，让整体结构更加紧凑。建模过程中需要重点还原挡圈的截面弧度以及开口处的细节，确保装配仿真时能够准确模拟出挡圈卡入槽内的形变过程，同时要注意挡圈边缘的倒角处理，实际生产中挡圈的内外边缘都会做小尺寸倒角，避免装配时刮伤轴或者孔的表面，也能减少挡圈和被限位零件端面的接触应力，避免长期受压出现边缘崩裂的问题。这类零件虽然结构简单，但是在装配体系中起到的作用十分关键，尺寸公差把控不到位很容易出现装配失效，比如挡圈槽加工深度不足时，挡圈装配后高出轴面，会和相邻运动零件发生剐蹭；槽深过大则会让挡圈嵌入槽内过深，无法有效抵住被限位零件的端面，起不到轴向定位的作用，因此建模时需要严格对应安装槽的尺寸参数做适配设计，确保各个配合尺寸的公差在合理范围内。
