Dn50对夹式蝶阀结构三维设计

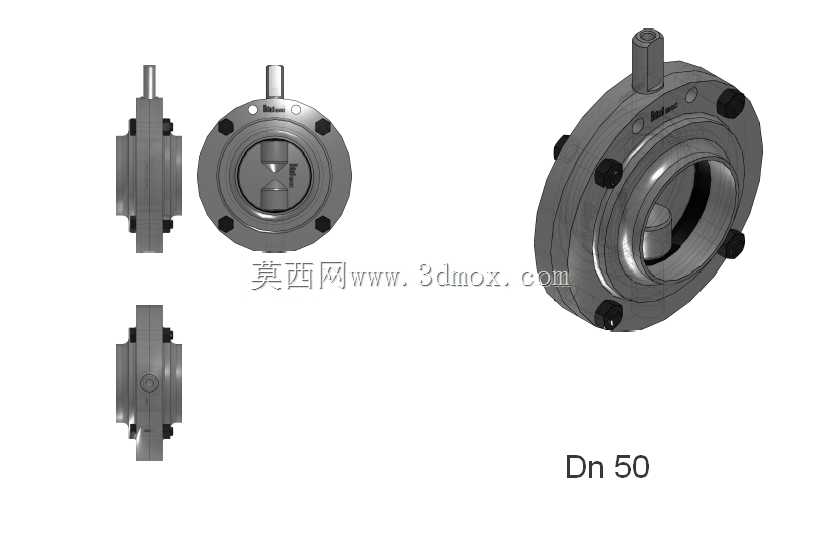

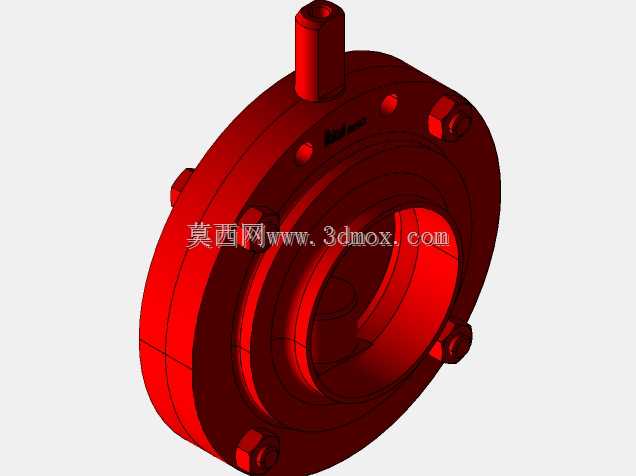

这款Dn50规格的蝶阀，是管路流体输送系统里常用的截断与调节类部件，日常在给排水、暖通循环、低压化工流体输送、小型工艺管路改造场景里出镜率极高，很多现场做管路排布的工程师，在小口径支路、设备进出口接管位置，都会优先选这类结构紧凑的阀件。从结构设计来看，它采用对夹式安装形态，没有自带的法兰凸缘，安装时直接夹在两片管路法兰之间，靠穿通的螺栓完成锁紧固定，相比同口径的法兰式蝶阀，轴向安装尺寸能缩短近40%，重量也更轻，对于安装空间局促的设备夹层、管廊紧凑排布段非常友好，不会因为阀件轴向长度挤占管路支吊架的安装位置。阀板采用回转式启闭结构，绕阀杆轴线做90度回转即可完成全开到全关的动作，阀杆顶部的方头结构可以适配手柄、涡轮执行器、气动执行头等多种驱动部件，手动操作时仅需要很小的转动力矩就能完成启闭，日常做管路通断切换、流量粗调的时候，操作效率远高于同口径的闸阀、截止阀。密封结构上，阀座采用环形包覆式设计，贴合在阀体内壁，阀板回转到关闭位置时，外圆面与阀座均匀贴合实现密封，低压工况下的密封可靠性足够应对常规水、中性流体的输送需求，不会出现内漏超标的情况。建模过程中，严格遵循对夹蝶阀的安装边界尺寸，阀体上的螺栓过孔位置、孔距完全匹配Dn50公称通径对应的法兰标准，法兰连接面的间距、阀杆伸出高度都按照实际安装尺寸还原，做管路装配的时候，直接调取模型就能完成干涉检查，不会出现现场安装时阀件和周边管线、支吊架碰擦的问题。阀板的回转轮廓做了完整的运动包络校验，确保在全行程回转过程中，阀板不会和阀体内部、相邻的管路内壁发生卡滞，很多新手建模时容易忽略阀板全开状态下的流道占位，这款模型里阀板全开时的迎流面厚度、投影尺寸都按照实际产品还原，做管路流阻估算的时候也能提供准确的结构参考。另外阀体上的定位凸台、螺栓沉孔位置都做了细节还原，安装时可以快速和管路法兰对位，不需要反复调整阀件角度，对于做预制化管路装配的场景，能有效减少现场安装的调整工作量。
