1/4规格BSPT外螺纹气动快插接头

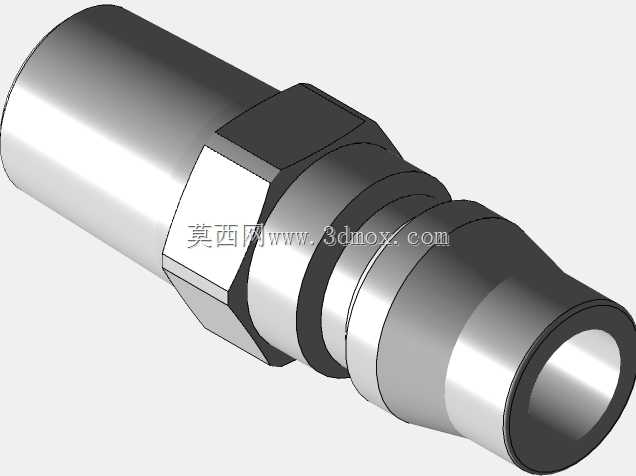

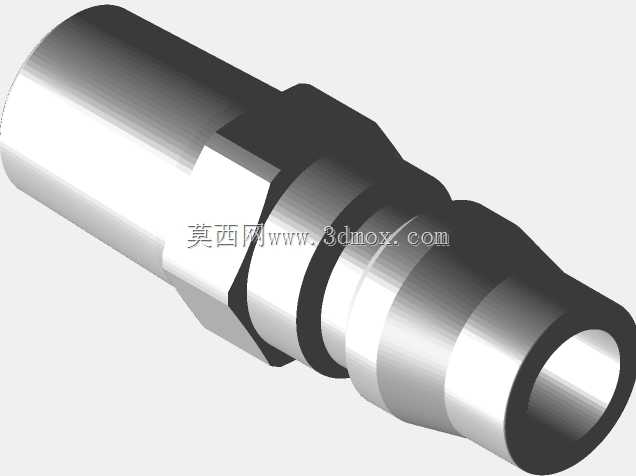

在气动系统的管路布设场景中，这类接头承担着气动管路快速对接、介质密封导通的核心作用，常见于自动化生产线气动回路、小型气动工具气源连接、车间集中供气支路终端等位置，能够实现气动管路的无工具快速插拔，大幅降低管路拆装的工时消耗。从结构设计来看，接头一端采用插头式快插结构，适配内径4mm的气动软管，插入时软管顶开内部弹性卡圈与密封胶圈，即可实现管路的锁止与密封，拔出时只需按压接头端部的释放套，卡圈松开即可顺利拔出软管，无需额外工装辅助。另一端为1/4"BSPT外螺纹结构，属于55度密封圆锥管螺纹，依靠螺纹牙型的形变实现密封，安装时可直接拧入对应内螺纹的阀块、气缸气口或者设备气源接口，无需额外缠绕过多密封材料即可满足常规气动系统的密封要求。接头中部设计有外六角扳拧位，适配标准开口扳手或者活动扳手，安装时可以通过六角位施加拧紧力矩，避免直接夹持接头圆柱面造成表面损伤或者形变，扳拧位的对边尺寸符合常规五金工具的适配范围，现场安装无需定制特殊工装。整体外形采用阶梯轴式结构，从螺纹端到快插端直径平滑过渡，没有突兀的凸起或者尖锐棱角，既可以降低管路布设时的空间占用，也能避免安装过程中划伤操作人员或者相邻管路。安装边界方面，螺纹端的有效旋合长度符合BSPT螺纹的标准旋合深度要求，快插端的插入深度预留了足够的软管余量，安装后接头整体突出安装面的长度较短，适合在空间紧凑的设备内部气路布局中使用，不会与周边的电气元件、结构件产生干涉。接头的内部流道采用等径设计，没有突然的截面收缩或者扩张，能够降低压缩空气通过时的压力损失，保证气动回路的压力传递效率，减少不必要的能耗。密封结构采用耐油丁腈橡胶材质，能够适配常规气动系统中压缩空气含少量油雾的工况，在-20℃到80℃的工作温度范围内可以保持稳定的密封性能，不会出现过早老化开裂导致的漏气问题。外部金属部分采用金属表面处理工艺，具备一定的防锈能力，能够适应车间内多粉尘、少量切削液飞溅的常规工业环境，长期使用不会出现表面锈蚀导致的卡滞或者密封失效问题。在进行三维建模时，这类接头需要重点关注螺纹牙型的参数准确性、快插端内部卡圈槽与密封槽的尺寸精度、六角扳拧位的对边尺寸公差，同时要还原接头各段的同轴度要求，确保模型导入装配体后能够与对应规格的软管、内螺纹接口实现准确的装配配合，避免出现干涉或者装配间隙过大的问题，为后续的气路布局设计、管路干涉检查提供准确的模型依据。
